SS-T：1030 将零件设为螺栓

在 SimSolid 中将零件设为螺栓。

目的
SimSolid 执行无网格结构分析，适用于全功能零件和装配，容忍几何缺陷，并在几秒钟至几分钟内运行。在本教程中，您将执行以下操作：
  • 将通用零件设置为螺栓。
模型描述
本教程需要以下模型文件：
  • SetPartsToBolts.ssp

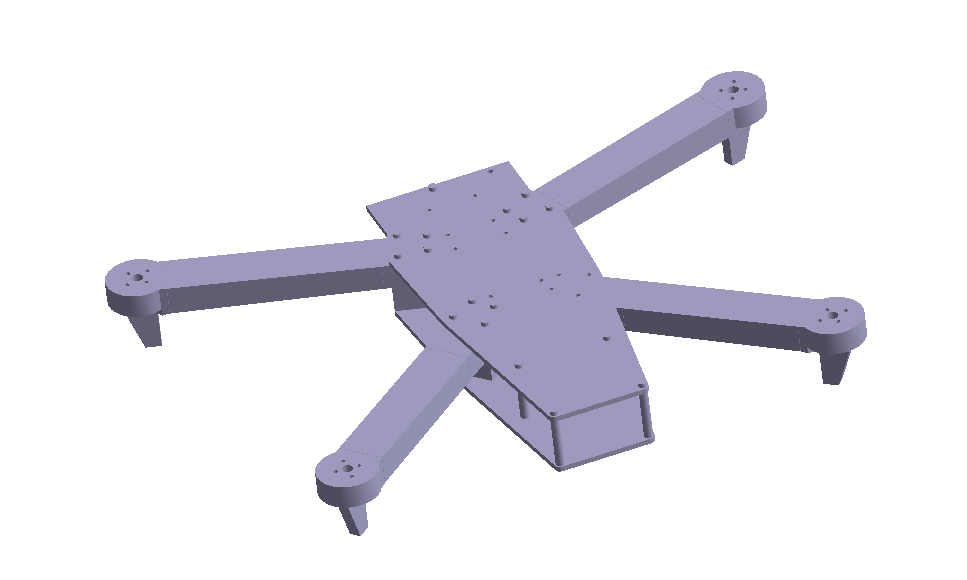

Figure 1.
该文件有以下规格：
  • 所有零件的材料都设置为钢。

打开项目

  1. 启动新 SimSolid 会话。
  2. 在主窗口工具栏上，点击打开项目 。
  3. 在打开项目文件对话框中，选择 SetPartsToBolts.ssp
  4. 点击确定。

查看模型

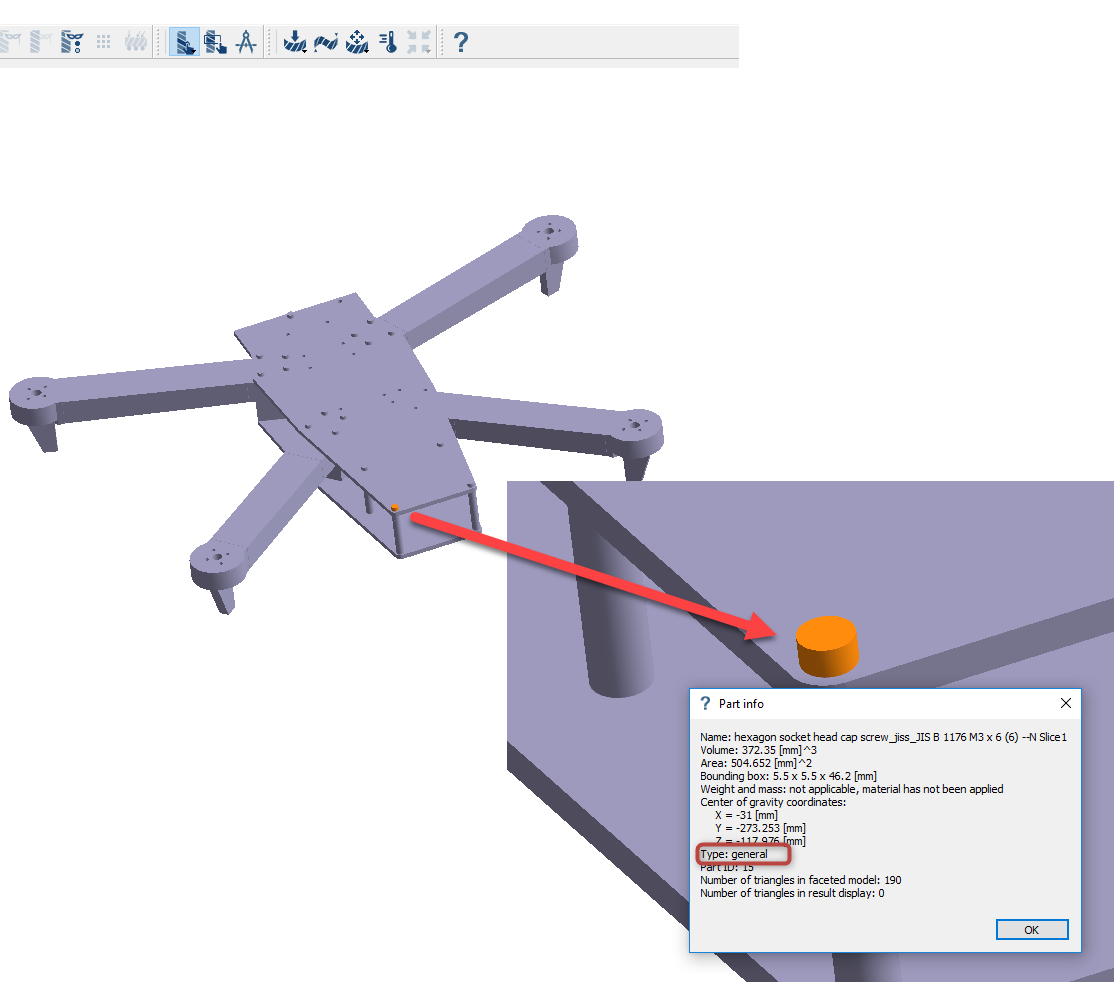

  1. 在模型视窗中，右击 Figure 2 中高亮显示为橙色的零件，然后从右键菜单中选择信息。
    Figure 2.
  2. 请注意，这个螺栓状的零件，以及模型中的其他几个零件，目前都被归为常规类型。

将零件设为螺栓

  1. 在模型视窗中选择一个螺栓状的零件。

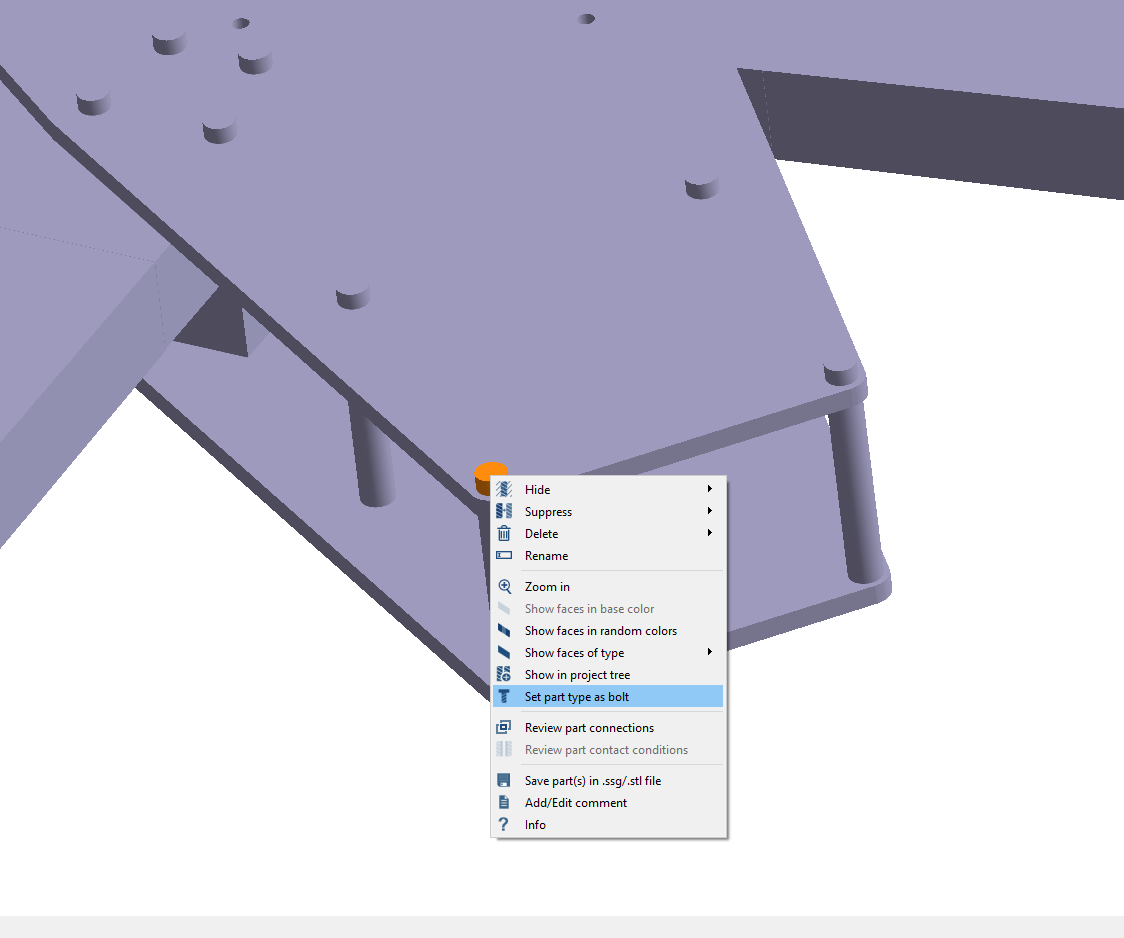

  2. 右击零件，然后在右键菜单中选择将零件类型设为螺栓。


    Figure 3.

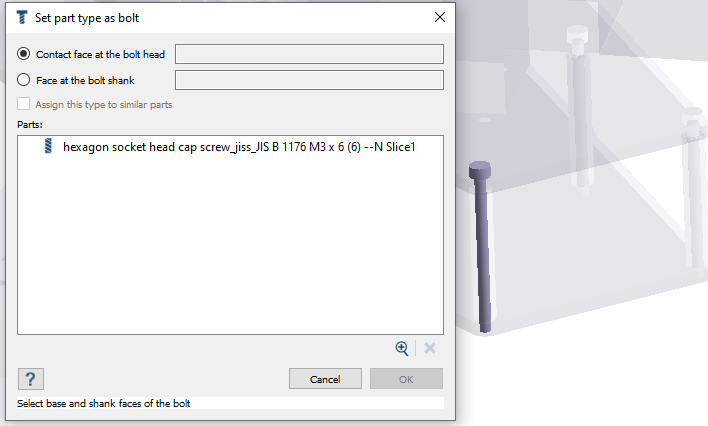

    将打开一个对话框，并显示选中零件的详细信息。该零件单独显示在模型视窗中。
    Figure 4.

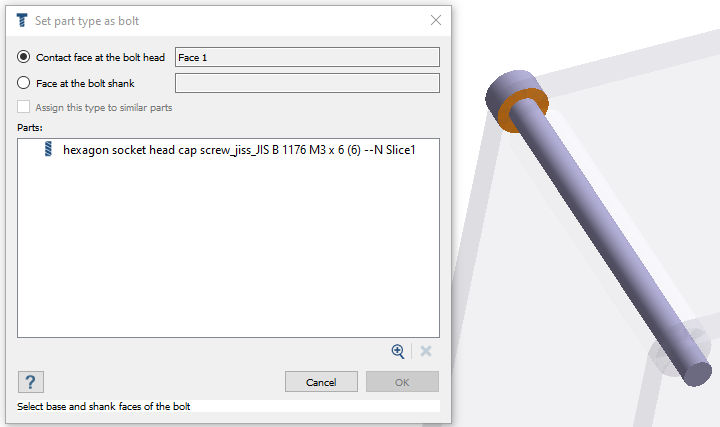

  3. 在对话框中，对于螺栓头，选择 Figure 5 中高亮显示的面。


    Figure 5.

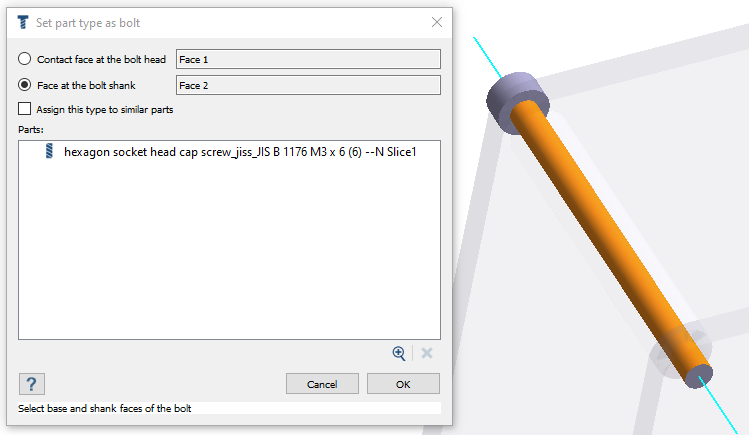

  4. 对于螺栓杆，选择 Figure 6 中高亮显示的面。


    Figure 6.

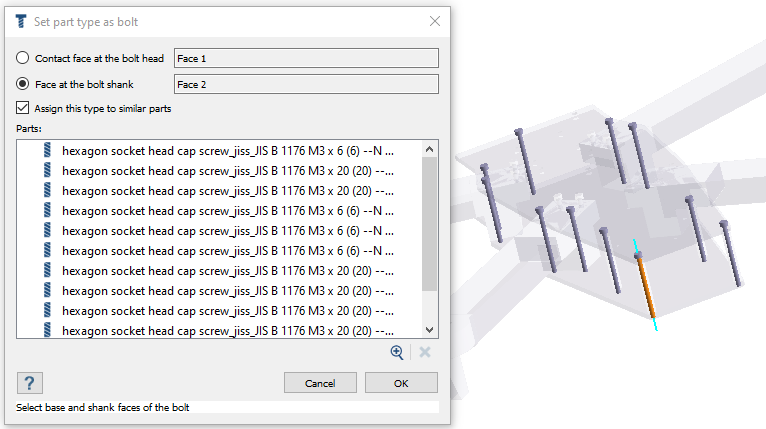

  5. 点击将类型分配给相似的零件。
    SimSolid 将识别与选中的零件相似的所有零件，并在对话框中列出。这些零件也单独显示在图形区域中。


    Figure 7.
  6. 点击确定为所有列出的零件指定螺栓类型。

查看连接和接触条件

系统将自动为设置为螺栓的所有零件及其相邻零件创建连接。

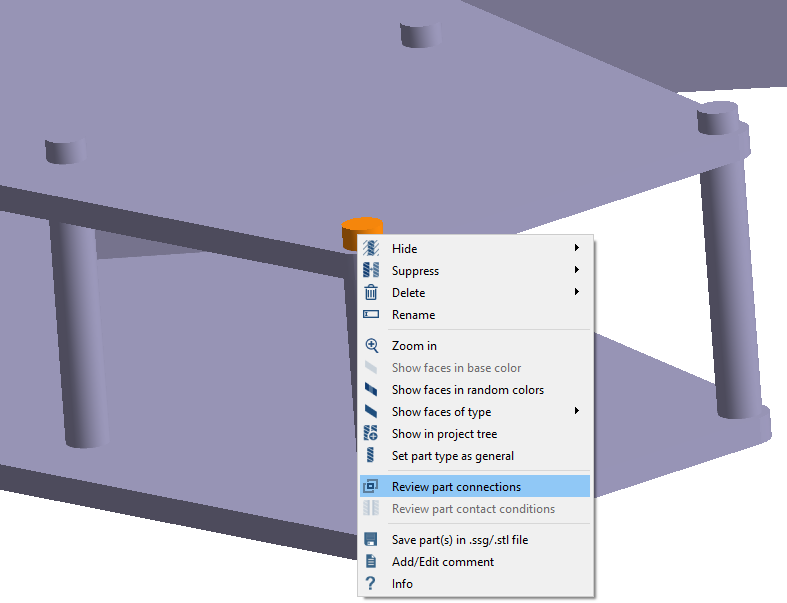

  1. 右击类型被设置为螺栓的零件，然后从右键菜单中选择查看零件连接。


    Figure 8.
    螺栓头和螺栓杆之间会创建连接。根据需要，在螺栓头和螺母位置分配了绑定接触，在螺栓杆处分配了滑动接触。

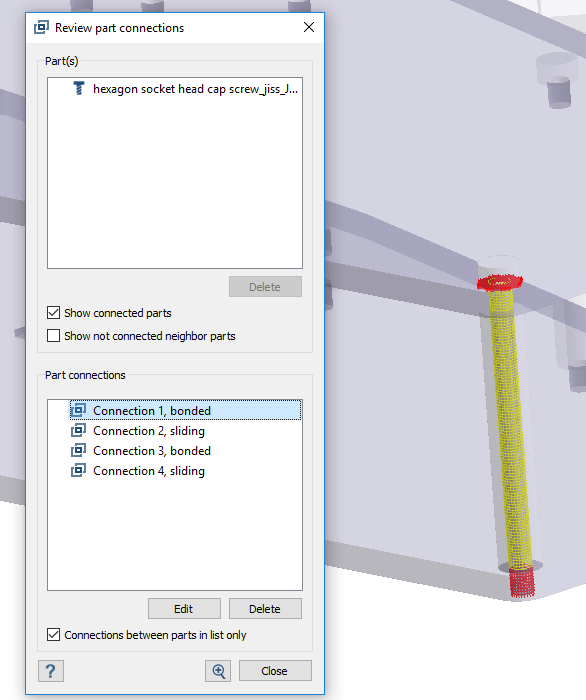

  2. 在对话框中查看点连接。


    Figure 9.
