Iso

Isoツールを使用すると、結果データに応じて１つのアイソバリュー（ソリッド要素にはアイソサーフェス、シェル要素にはアイソライン）を表示させることができます。

結果選択オプションはコンターオプションと類似しているものの、アイソサーフェスまたはアイソバリューの計算に使用される結果データは、Contourパネルで選択された結果データとは無関係に指定することが可能です。アイソバリューはコンター結果に依存しないため、OptiStructの設計スペース最適化結果については、密度に１つのアイソサーフェスを適用し、その後、生成されたアイソサーフェス上に応力結果をコンター表示することができます。コンター、アイソバリュー、および透明な境界形状（ショートカットキー"T"）を組み合わせることは、結果データのホットスポットの検証にうってつけの方法です。アイソバリューのスライダーバーを変化させることにより、境界領域を簡単に調べることができます。

PlotツールからIsoツールをクリックします。

Figure 1.

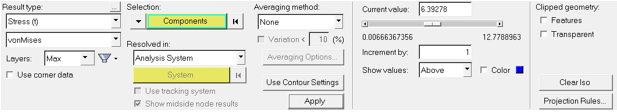

Figure 2. Isoパネル
