SS-T:2070 创建缝焊 在 SimSolid 中创建缝焊。 目的 SimSolid 执行无网格结构分析,适用于全功能零件和装配,容忍几何缺陷,并在几秒钟至几分钟内运行。在本教程中,您将执行以下操作: 了解如何从实体创建焊缝、组焊缝、主焊缝以及从线/边创建焊缝。 模型描述 本教程需要以下文件: Foot Bridge_solid_parts.x_b SeamWeldLines.xml 图 1. 导入几何模型 启动新 SimSolid 会话。 点击 (从文件导入)图标。 图 2. 在打开几何体文件对话框中,选择 Foot Bridge_solid_parts.x_b。 点击打开。 装配将加载到模型视窗中。将弹出信息窗口,警告检测到重叠零件。还将打开查看重叠零件对话框。自动连接对话框将打开。钢被施加于零件。 图 3. 关闭信息对话框,然后关闭查看重叠零件窗口。 在长度单位对话框中,选择英寸 [in] 单选按钮。 点击取消关闭对话框。 从实体创建缝焊 在项目树中,选择连接工作台。 在工具栏,点击 > 创建新的缝焊。 在对话框中,选择来自实体的焊缝选项卡。 将截面尺寸设置为 5。 图 4. 截面尺寸定义了从焊趾到焊缝根部的长度。 图 5. 采用下列方式之一选择零件: 在项目树中,扩展装配分支,然后选择在 图 6 中高亮显示的零件。 图 6. 在创建缝焊对话框中,选择按照关键词查找零件单选按钮,然后输入焊缝。然后点击隐藏零件。 选择模型视窗中的零件。 选中的实体零件会在模型视窗中高亮显示。 图 7. 点击查找零件。 对话框中将显示找到的焊缝的预览。 图 8. 点击确定。实体焊缝是通过抑制创建它们的实体零件来创建的。被抑制的实体零件将从项目树中删除。 图 9. 使用组焊缝创建焊缝 在对话框中,切换至组焊缝选项卡。 将截面尺寸设置为 5 毫米。 将最小长度设置为 12 毫米。 在模型视窗中,隐藏桥接的通道部分,然后选择其余零件。 图 10. 点击查找焊缝。 将显示找到的焊缝的预览。 图 11. 点击确定。 图 12. 查看连接并删除缝焊 在模型视窗中,选择 图 13 中显示为橙色的弧线。 右击零件,然后在右键菜单中选择查看零件连接。 图 13. 与零件相关联的所有缝焊都会在对话框中列出。 在对话框中选择所有连接。 点击删除。 图 14. 点击关闭,退出对话框。 使用主焊缝创建焊缝 在对话框中,切换至主焊缝选项卡。 将截面尺寸设置为 5 毫米。 将最小长度设置为 12 毫米。 激活主零件单选按钮。 在模型视窗中,选择弧线。 在模型视窗中,选择 图 15 中显示为橙色的零件。 图 15. 点击查找焊缝。 将显示找到的焊缝的预览。 图 16. 点击确定。 使用直线/边创建焊缝 在模型视窗中,放大 图 17 中显示的零件。 图 17. 在对话框中,切换至按直线/边查找焊缝选项卡。 将截面尺寸设置为 0.005。 将最小长度设置为 0.012 毫米。 在模型视窗中,选择 图 18 中显示为粉色的边。 图 18. 点击查找焊缝。 将显示找到的焊缝的预览。 图 19. 点击确定。 图 20. 重复步骤 2 至 7,在此零件的其他边上创建焊缝。 查看焊缝 右击通道,然后在右键菜单中选择查看零件连接。 图 21. 选中零件的所有连接都会在对话框中列出。 在对话框中,选择所有缝焊。 图 22. 点击删除。 在第一个警告对话框中,点击确定。 图 23. 在第二个警告对话框中,点击删除零件。 从中创建焊缝的零件被删除。 图 24. 从导入的直线创建缝焊 在连接工具栏,点击 (缝焊)。 选择按直线/边查找焊缝选项卡。 点击导入。 图 25. 在文件浏览器中,选择 SeamWeldLines.xml,然后点击打开。 导入的直线在对话框的“直线/边”部分列出,并绘制在 模型视窗 中。 图 26. 点击 ,可以更仔细地查看这条直线。 被选中的直线会以红色高亮显示。 点击查找焊缝。 查看焊缝,然后点击确定接受焊缝。 图 27. 添加材料 在连接工具栏上,点击 (缝焊) > 向缝焊施加材料。 图 28. 在材料数据库中,选择通用材料 > 钢。 图 29. 点击施加于所有焊缝。 点击确定。如果您未将材料分配给缝焊,则 SimSolid 在求解时会自动分配材料最强的相邻零件的材料属性。
导入几何模型 启动新 SimSolid 会话。 点击 (从文件导入)图标。 图 2. 在打开几何体文件对话框中,选择 Foot Bridge_solid_parts.x_b。 点击打开。 装配将加载到模型视窗中。将弹出信息窗口,警告检测到重叠零件。还将打开查看重叠零件对话框。自动连接对话框将打开。钢被施加于零件。 图 3. 关闭信息对话框,然后关闭查看重叠零件窗口。 在长度单位对话框中,选择英寸 [in] 单选按钮。 点击取消关闭对话框。
从实体创建缝焊 在项目树中,选择连接工作台。 在工具栏,点击 > 创建新的缝焊。 在对话框中,选择来自实体的焊缝选项卡。 将截面尺寸设置为 5。 图 4. 截面尺寸定义了从焊趾到焊缝根部的长度。 图 5. 采用下列方式之一选择零件: 在项目树中,扩展装配分支,然后选择在 图 6 中高亮显示的零件。 图 6. 在创建缝焊对话框中,选择按照关键词查找零件单选按钮,然后输入焊缝。然后点击隐藏零件。 选择模型视窗中的零件。 选中的实体零件会在模型视窗中高亮显示。 图 7. 点击查找零件。 对话框中将显示找到的焊缝的预览。 图 8. 点击确定。实体焊缝是通过抑制创建它们的实体零件来创建的。被抑制的实体零件将从项目树中删除。 图 9.
使用组焊缝创建焊缝 在对话框中,切换至组焊缝选项卡。 将截面尺寸设置为 5 毫米。 将最小长度设置为 12 毫米。 在模型视窗中,隐藏桥接的通道部分,然后选择其余零件。 图 10. 点击查找焊缝。 将显示找到的焊缝的预览。 图 11. 点击确定。 图 12.
查看连接并删除缝焊 在模型视窗中,选择 图 13 中显示为橙色的弧线。 右击零件,然后在右键菜单中选择查看零件连接。 图 13. 与零件相关联的所有缝焊都会在对话框中列出。 在对话框中选择所有连接。 点击删除。 图 14. 点击关闭,退出对话框。

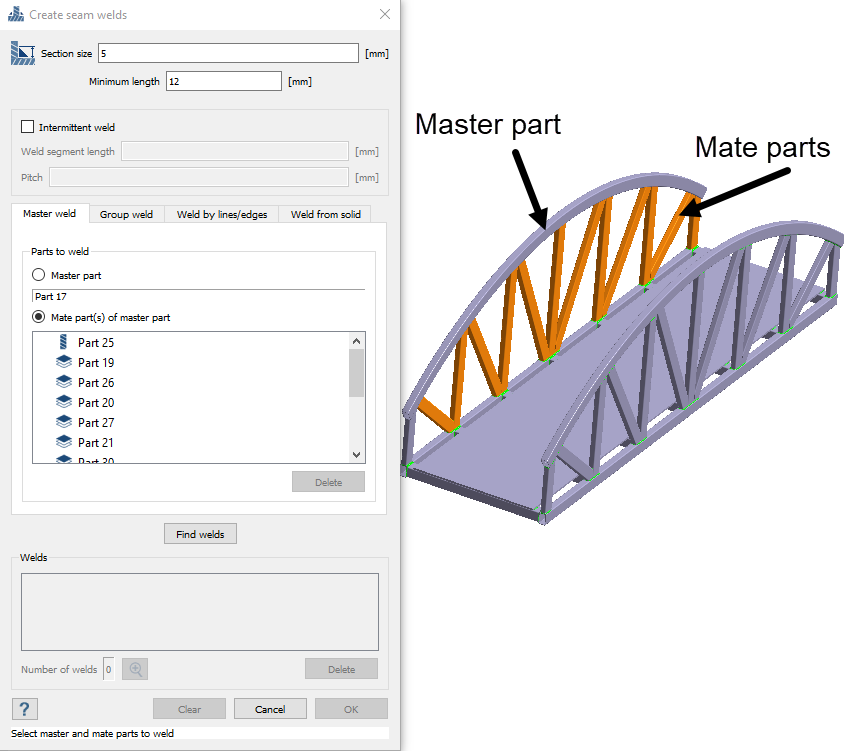

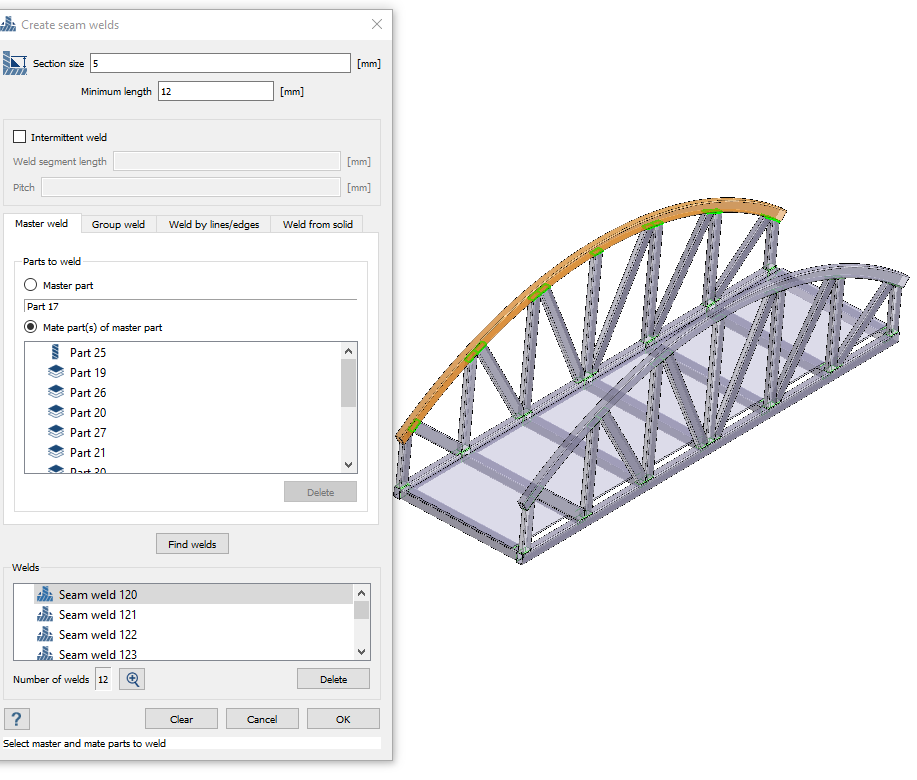

使用主焊缝创建焊缝 在对话框中,切换至主焊缝选项卡。 将截面尺寸设置为 5 毫米。 将最小长度设置为 12 毫米。 激活主零件单选按钮。 在模型视窗中,选择弧线。 在模型视窗中,选择 图 15 中显示为橙色的零件。 图 15. 点击查找焊缝。 将显示找到的焊缝的预览。 图 16. 点击确定。
使用直线/边创建焊缝 在模型视窗中,放大 图 17 中显示的零件。 图 17. 在对话框中,切换至按直线/边查找焊缝选项卡。 将截面尺寸设置为 0.005。 将最小长度设置为 0.012 毫米。 在模型视窗中,选择 图 18 中显示为粉色的边。 图 18. 点击查找焊缝。 将显示找到的焊缝的预览。 图 19. 点击确定。 图 20. 重复步骤 2 至 7,在此零件的其他边上创建焊缝。

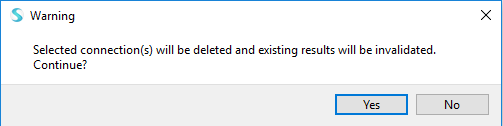

查看焊缝 右击通道,然后在右键菜单中选择查看零件连接。 图 21. 选中零件的所有连接都会在对话框中列出。 在对话框中,选择所有缝焊。 图 22. 点击删除。 在第一个警告对话框中,点击确定。 图 23. 在第二个警告对话框中,点击删除零件。 从中创建焊缝的零件被删除。 图 24.
从导入的直线创建缝焊 在连接工具栏,点击 (缝焊)。 选择按直线/边查找焊缝选项卡。 点击导入。 图 25. 在文件浏览器中,选择 SeamWeldLines.xml,然后点击打开。 导入的直线在对话框的“直线/边”部分列出,并绘制在 模型视窗 中。 图 26. 点击 ,可以更仔细地查看这条直线。 被选中的直线会以红色高亮显示。 点击查找焊缝。 查看焊缝,然后点击确定接受焊缝。 图 27.
添加材料 在连接工具栏上,点击 (缝焊) > 向缝焊施加材料。 图 28. 在材料数据库中,选择通用材料 > 钢。 图 29. 点击施加于所有焊缝。 点击确定。如果您未将材料分配给缝焊,则 SimSolid 在求解时会自动分配材料最强的相邻零件的材料属性。
