Nettoyage des trous / chanfreins / congés d'objets

Introduction

L'opération géométrique de Nettoyer trous / chanfreins / congés d'un objet permet de :

Remplir de matière des trous cylindriques dont les diamètres sont inférieurs à un diamètre maximum saisi par l'utilisateur
Nettoyer les chanfreins dont les distances sont inférieures à une distance maximum saisie par l'utilisateur
Nettoyer les congés dont les rayons sont inférieurs à un rayon maximum saisi par l'utilisateur

L'opération Nettoyer trous / chanfreins / congés d'un objet est décrite par :

Le nom de l'opération géométrique (par défaut DEFEATURE_1)
L'objet à nettoyer
Pour nettoyer les congés :
- Le rayon maximum souhaité en dessous duquel les congés détectés sont nettoyés
- L'angle maximum entre les supports des congés (par défaut à 175°)

Pour nettoyer les chanfreins :
- La longueur maximum souhaitée en dessous de laquelle les chanfreins détectés sont nettoyés
- L'angle maximum entre les supports des chanfreins (par défaut à 105°)

Pour nettoyer les trous (cylindriques uniquement) :
- Le diamètre maximum souhaité en dessous duquel les trous détectés sont nettoyés
- Une option de détection des sphères

Chaque type (congé, chanfrein, trous) dispose d'un bouton qui permet de déplier les paramètres à définir et à appliquer au nettoyage

Voici quelques exemples illustrés pour montrer comment sont prises en compte les valeurs saisies par l'utilisateur.

L'application d'un nettoyage d'objets donne comme résultat :

Une opération géométrique DEFEATURE_1. Cette opération géométrique est une entité spécifique au modeleur qui permet d'assurer le cycle de vie de la construction (création - modification - suppression).
L'objet nettoyé
L'opération DEFEATURE_1 a été ajoutée dans la liste des opérations géométriques liées à l'objet nettoyé.

L'utilisateur a le choix suivant :

Le nettoyage des trous chanfreins et congés d'une pièce peuvent être fait en une seule opération géométrique
ou de manière indépendante en réalisant une opération de nettoyage pour chaque type à nettoyer.

Les différents accès à l'opération géométrique Nettoyer trou / congé / chanfrein d'un objet sont :

Par menu : Correction&Simplification > Nettoyer trou / congé / chanfrein > Créer
Par icône :

La procédure de création d'un nettoyage d'objet est présentée dans le tableau ci-dessous.

Phase	Description
1	Ouverture de la boite de dialogue Nettoyer trou/chanfrein/congé
2	Choix du nom de l'opération géométrique résultante (par défaut : DEFEATURE_1)
3	Choix de l'objet à nettoyer

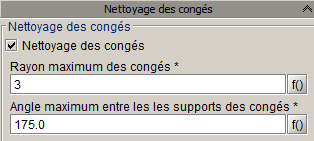

4	Choix des paramètres du nettoyage des congés : Clique sur le bouton Nettoyage des congés pour déployer les options Clique sur la coche Nettoyage des congés pour activer les options Choix du rayon maximum au-delà duquel les congés ne seront pas nettoyés Choix de l'angle maximum entre les supports (par défaut à 175°)

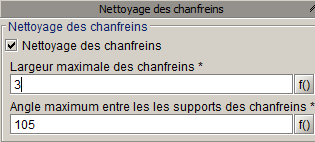

5	Choix des paramètres du nettoyage des chanfreins : Clique sur le bouton Nettoyage des chanfreins pour déployer les options Clique sur la coche Nettoyage des chanfreins pour activer les options Choix de la longueur maximum au-delà de laquelle les chanfreins ne seront pas nettoyés Choix de l'angle maximum entre les supports (par défaut à 105°)

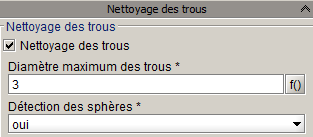

6	Choix des paramètres du nettoyage de trous : Clique sur le bouton Nettoyage des trous pour déployer les options Clique sur la coche Nettoyage des trous pour activer les options Choix du diamètre maximum au-delà duquel les trous ne seront pas nettoyés Choix de prise en compte de la détection des sphères (oui ou non, non par défaut)
7	Choix des faces à conserver : Clique sur le bouton Liste des faces à conserver lors du nettoyage pour déployer les options Choix de la liste de faces à exclurent lors du nettoyage
8	Validation en cliquant sur OK

Quelques limitations :

Pas d'aperçu ni à la création ni à la modification
Applicable sur un seul objet à la fois : répéter l'opération sur chacun des objets que l'utilisateur souhaite nettoyer
Les trous non cylindriques ne sont pas détectables donc pas nettoyables (section carré, rectangulaire, ovale…)
