Exemples SimLab (Migration de Flux dans SimLab en cours)

Introduction

Flux est intégré progressivement dans SimLab pour bénéficier d'un environnement commun facile d'utiisation. Depuis SimLab 2021.2 plusieurs applications ont commencé à être intégrées:
  • Magnéto Statique 2D
  • Magnétique Transitoire 2D
  • Electro Statique 3D
  • Magnéto Statique 3D
La création de plusieurs exemples sont en cours. Ces exemples sont déposés sur Altair Community.

La liste des exemples déjà disponibles est dans les tableaux ci dessous.

Exemples 2D

Solution Exemple Documents Illustration
Magnétique Transitoire 2D Brushless IPM motor

set a link to Altair Community

: Step by step

: Project and script files

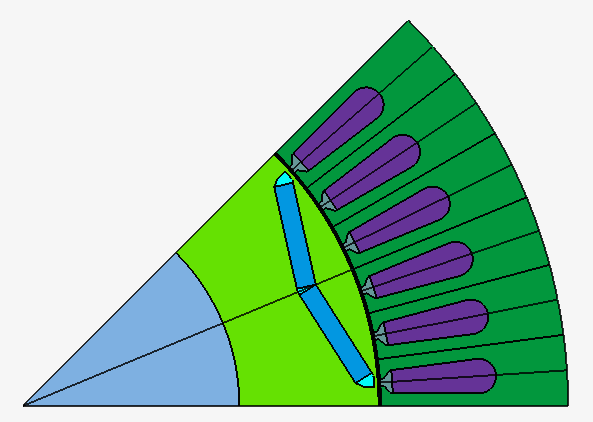

Le dispositif étudié, un moteur brushless AC avec aimants permanent enterrés, est représenté sur la figure ci-dessous et comprend les éléments suivants :

  • une partie fixe (le stator), comprenant la culasse, les encoches et les bobines
  • un entrefer
  • une partie mobile (rotor) comprenant les aimants enterrés

Exemples 3D

Solution Exemple Documents Illustration
Magnéto Statique 3D Trident

: Step by step

: Project and script files

 set a image of the device
Magnéto Statique 3D Linear Actuator
Magnéto Statique 3D Rear View Motor
