유연체 컨택

유연체의 동작을 향상시키기 위해 FlexContact+ 및 FlexContact+ for Joints의 두 가지 방법을 사용할 수 있습니다. 두 방법 모두 유연체 결과 정확도를 개선하기 위해 지오메트리 기반 컨택 형태를 포함하며, 컨택 영역 응력/변형률과 조인트 위치 근처 응력/변형률의 사실적인 동작을 캡처합니다.

FlexContact+와 FlexContact+ for Joints를 사용해야 하는 시점은 언제입니까?

FlexContact+

슬롯의 핀과 같이 유연체에 정의된 일반 컨택이 있는 경우, FlexContact+를 사용하여 컨택 부하로 인한 컨택 인터페이스의 응력/변형률을 고려하여 유연체 동작을 개선할 수 있습니다.

FlexContact+ for Joints

구멍에 있는 실린더와 같이 핀이 아닌 조인트 연결이 있는 유연체를 모델링하는 경우, FlexContact+ for Joints 옵션을 사용하여 조인트부의 응력/변형률을 보다 자세히 캡처할 수 있습니다.

하이브리드 접근 방식

또한, 모델은 두 가지 방식이 하나 이상의 유연체 파트에 적용되는 하이브리드 접근 방식을 사용할 수 있습니다. 이는 예를 들어 캠 팔로워와 같이 유연한 파트에 자유 동작 컨택과 이와관련 지오메트리 기반 조인트가 모두 있는 경우에 유용할 수 있습니다. 캠과 팔로워는 피벗 중심에 조인트가 있을 수 있지만 두 파트이 상호 작용하는 일반적인 컨택도 있습니다. 캠 또는 팔로워 중 하나의 플렉스 해석을 수행하는 경우 하이브리드 접근 방식을 사용할 수 있습니다.

FlexContact+

모션 컨택에서 유연체를 사용할 때, 보다 포괄적이고 예측적인 해석을 수행하여 컨택 인터페이스에서 응력 또는 변형을 고려하십시오. 강체/유연체 및 유연체/유연체 파트 간의 컨택을 모델링할 수 있습니다.

Flex Contact+는 일반적인 파트 간 컨택에서 발생하는 하중과 관련된 유연체 변형을 처리하는 고유 프로세스를 사용합니다. 이 방법은 유연체 파트와 다른 강체 또는 유연체 파트 사이에 하나 이상의 모션 컨택이 있고 컨택 인터페이스에서 더 놓은 결과 정확도의 응력/변형률을 캡처하려는 경우에 유용합니다. 이 프로세스는 컨택 영역 및 동작을 기반으로 추가 유연체 모드 형상을 고려하여 기존 CMS(Component Mode Synthesis) 프로세스를 확장합니다. 결국, 이러한 모든 모드를 종합적으로 고려하여 향상된 버전의 CMS 유연체가 생성됩니다.

  1. 먼저 유연체를 만듭니다.
  2. 모션 해석 도구 위로 마우스를 이동한 다음 실행 설정 위성 아이콘을 클릭합니다.


  3. 컨택에서 FlexContact+를 켭니다.
  4. 실행 버튼을 선택합니다.

FlexContact+ for Joints

FlexContact+ for Joints는 조인트 영역 주변에서 발생하는 하중과 관련된 유연체 변형을 설명합니다. 이 방법은 지오메트리 특징에 의해 정의된 조인트가 유연체에 연결되어 있고 파트 영역에서 조인트 근처의 응력/변형률의 더 높은 결과 정확도를 캡처할 때 적합합니다.

이 프로세스는 기존 CMS(Component Mode Synthesis)에서 사용되는 것과 동일한 정보를 사용하지만 유연한 파트와 다른 파트 사이의 조인트에 스파이더 연결을 사용하는 대신 스파이더가 제거되고 조인트 하중을 설명하는 추가 유연체 모드가 계산됩니다. 그 결과 조인트 주변의 변형으로 인한 실제적인 응력/변형률을 설명하는 유연체가 생성됩니다.

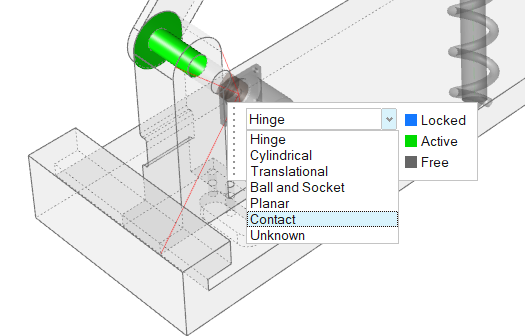

컨택 조인트를 쉽게 사용할 수 있도록 "컨택"라는 새로운 조인트 유형이 Inspire 조인트 유형에 추가되었습니다. 컨택 조인트에는 두 가지 요구 사항이 있습니다.
  1. 조인트는 핀 조인트 유형일 수 없습니다.
  2. 조인트에 위치한 지오메트리는 조인트가 파트 간 컨택으로 대체된 경우, 조인트가 의도한 자유도에 따라 동작하도록 실제 물리적 조인트를 나타내야 합니다.

컨택 조인트는 일반 모션 컨택처럼 동작합니다. 지오메트리와 접하는 지오메트리입니다. 컨택 조인트는 컨택 동작(경직도, 댐핑, 침투 및 지수)을 제어하기 위해 동일한 매개변수를 사용합니다. 간섭 및/또는 접촉(일치) 지오메트리를 피합니다. 가능한 경우 Inspire 지오메트리 도구를 사용하여 지오메트리를 수정하십시오.

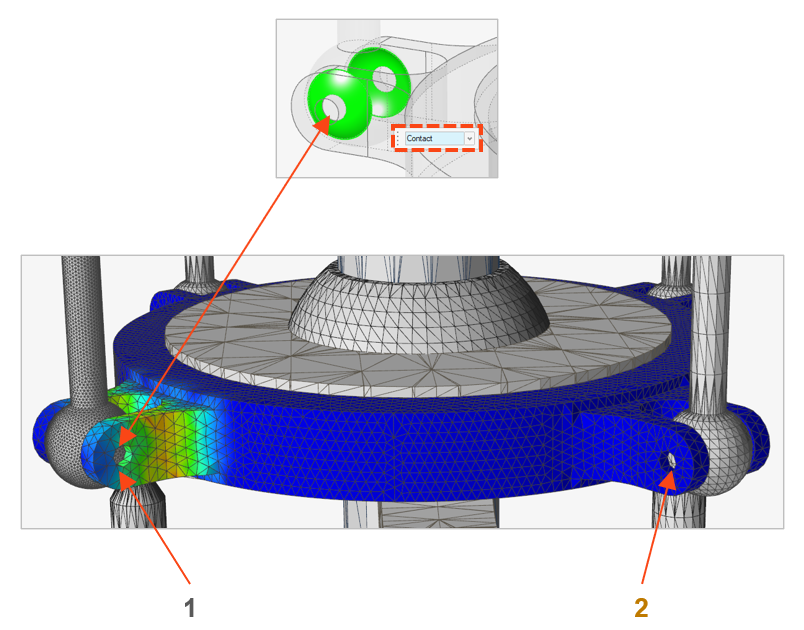

Figure 1. 1=FlexContact+ for Joints, 2=Traditional Flex Contact
  1. 조인트를 두 번 클릭하고 유형을 Contact로 변경합니다.
  2. 조인트 인터페이스의 형상에 간섭이 없고 적절한 지오메트리 간격이 포함되어 있는지 확인합니다(가능하면 여유 공간이 0이 되도록 하지 마십시오).
  3. 모션 해석 도구 위로 마우스를 이동한 다음 실행 설정 위성 아이콘을 클릭합니다.


  4. 컨택에서 FlexContact+를 켭니다.
  5. 실행 버튼을 선택합니다.
