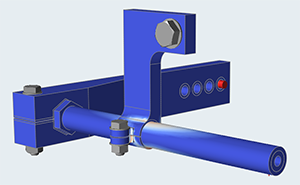

教程:分析具有“接触”的模型 分析具有“接触”的模型,了解滑动和分离接触之间的区别。 在本课中您将学习到: 创建螺母和螺栓 螺栓接地 运行分析 查看接触 重新定义接触类型 打开活动连接杆模型 按 F7 打开“演示浏览器”。 双击 Analysis_Contacts.stmod 文件,将其加载到模型视窗中。 确保“单位系统选择器”中的显示单位已设置为 MPA (mm t N s)。 这对比较分析结果非常重要。 注意该模型已经定义了一个载荷工况。该载荷工况的目的是精确模拟从施加在杆内侧的扭矩向被指定为设计空间的托架传递的载荷。 在对齐了的孔中创建螺母和螺栓 点击功能区上的结构仿真选项卡,然后选择螺栓连接工具。 该工具找到两处存在对齐了的孔的位置。 点击操作栏上的建立所有螺栓连接。 观察 Inspire 在这两处位置创建螺母和螺栓。 单个孔中创建螺母和螺栓 当螺栓连接工具仍处于激活状态时,点击操作栏上的对齐的孔,选择单个孔。 Inspire 找到多处存在单个孔的位置。点击后在如下图所示的单个孔位置上应用一个接地螺栓(带螺母)。 右击退出螺栓连接工具。 重新定义接触 在您运行分析之前,重新定义模型中的接触,以允许或限制它们的运动。 选择“结构仿真”功能区的接触工具。 目前,该模型中的所有接触都被定义为绑定接触(默认)并以蓝色显示。 左键点击杆与 L 形托架相接的接触。 此时出现一个小对话框。 在小对话框上选择带颜色的按钮,以更改接触类型。 如果零件已绑定或粘在一起,请选择绑定接触。 如果两个零件之间需要相对滑动,请选择滑动接触。 如果相关零件可以分离,请选择分离接触。 如果两个零件相互靠近,而又不想让二者接触,请选择不设定接触。 鼠标右击划过勾选标记以退出,或双击鼠标右键。 使用“滑动接触”选项运行分析 将模型接触重新定义为滑动接触。 点击“分析”图标上的运行分析 ,打开“运行分析”窗口。 使用下面的设置运行分析。将单元尺寸更改为 3 mm,速度/精度设置为更准确。 当运行结束后,选择“运行状态”窗口中的运行,并点击现在查看以查看结果。 在“分析浏览器”中,为结果类型选择安全系数。 点击“分析浏览器”上的显示/隐藏变形状态 图标。 请注意:L 型托架和活动连接杆的动作模式与两者连接在一起时相同,而这是错误的。在活动连接杆与 L 型托架相接的位置上不应存在局部应力。 鼠标右击划过勾选标记以退出,或双击鼠标右键。注: 使用滑动接触接触类型,您可以更快地运行模型,但结果可能不会很精确。 使用“分离接触”重新运行分析 将模型接触重新定义为分离接触。 使用下面的设置运行分析。 点击“分析”图标上的运行分析 ,打开“运行分析”窗口。 当运行结束后,选择“运行状态”窗口中的运行,并点击现在查看以查看结果。 在“分析浏览器”中,为结果类型选择安全系数。 请注意:活动连接杆现在已与 L 型托架的顶部分离,而这才符合实际情况。 鼠标右击划过勾选标记以退出,或双击鼠标右键。 注: 使用分离接触接触类型,模型运行速度变慢,但是能更好地反映实际的物理状况。

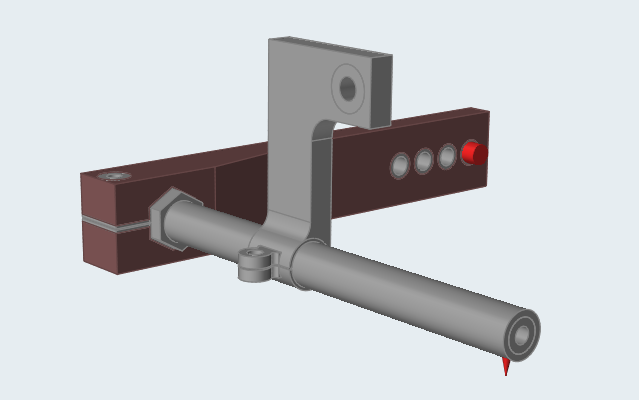

打开活动连接杆模型 按 F7 打开“演示浏览器”。 双击 Analysis_Contacts.stmod 文件,将其加载到模型视窗中。 确保“单位系统选择器”中的显示单位已设置为 MPA (mm t N s)。 这对比较分析结果非常重要。 注意该模型已经定义了一个载荷工况。该载荷工况的目的是精确模拟从施加在杆内侧的扭矩向被指定为设计空间的托架传递的载荷。

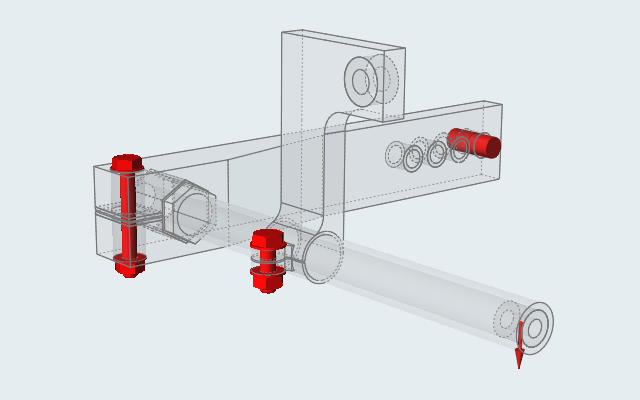

在对齐了的孔中创建螺母和螺栓 点击功能区上的结构仿真选项卡,然后选择螺栓连接工具。 该工具找到两处存在对齐了的孔的位置。 点击操作栏上的建立所有螺栓连接。 观察 Inspire 在这两处位置创建螺母和螺栓。

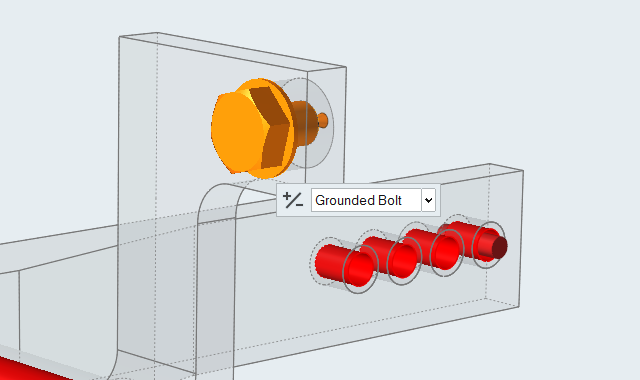

单个孔中创建螺母和螺栓 当螺栓连接工具仍处于激活状态时,点击操作栏上的对齐的孔,选择单个孔。 Inspire 找到多处存在单个孔的位置。点击后在如下图所示的单个孔位置上应用一个接地螺栓(带螺母)。 右击退出螺栓连接工具。

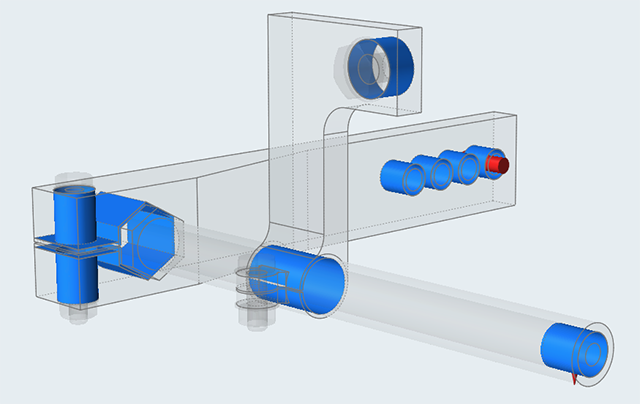

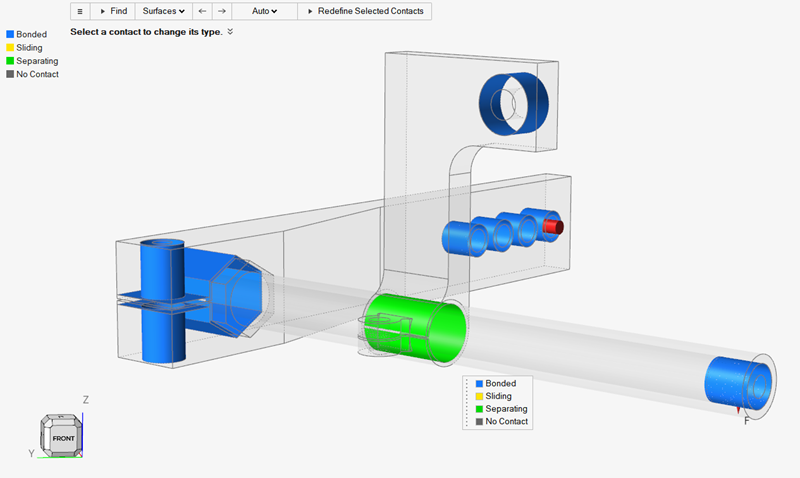

重新定义接触 在您运行分析之前,重新定义模型中的接触,以允许或限制它们的运动。 选择“结构仿真”功能区的接触工具。 目前,该模型中的所有接触都被定义为绑定接触(默认)并以蓝色显示。 左键点击杆与 L 形托架相接的接触。 此时出现一个小对话框。 在小对话框上选择带颜色的按钮,以更改接触类型。 如果零件已绑定或粘在一起,请选择绑定接触。 如果两个零件之间需要相对滑动,请选择滑动接触。 如果相关零件可以分离,请选择分离接触。 如果两个零件相互靠近,而又不想让二者接触,请选择不设定接触。 鼠标右击划过勾选标记以退出,或双击鼠标右键。

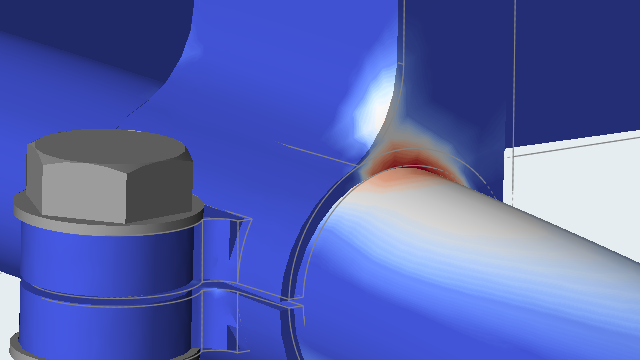

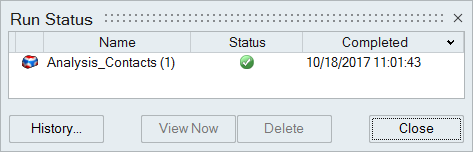

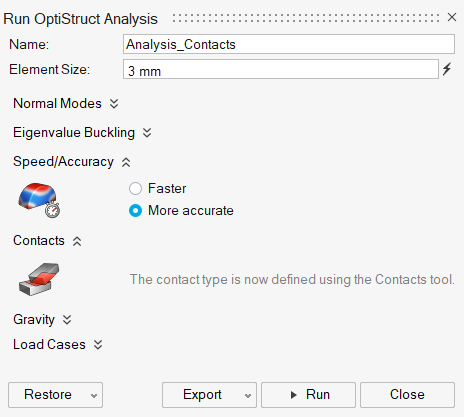

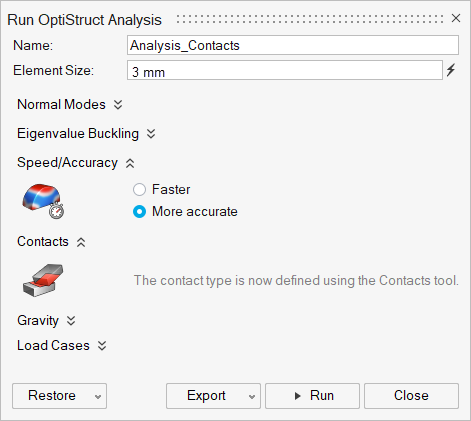

使用“滑动接触”选项运行分析 将模型接触重新定义为滑动接触。 点击“分析”图标上的运行分析 ,打开“运行分析”窗口。 使用下面的设置运行分析。将单元尺寸更改为 3 mm,速度/精度设置为更准确。 当运行结束后,选择“运行状态”窗口中的运行,并点击现在查看以查看结果。 在“分析浏览器”中,为结果类型选择安全系数。 点击“分析浏览器”上的显示/隐藏变形状态 图标。 请注意:L 型托架和活动连接杆的动作模式与两者连接在一起时相同,而这是错误的。在活动连接杆与 L 型托架相接的位置上不应存在局部应力。 鼠标右击划过勾选标记以退出,或双击鼠标右键。注: 使用滑动接触接触类型,您可以更快地运行模型,但结果可能不会很精确。

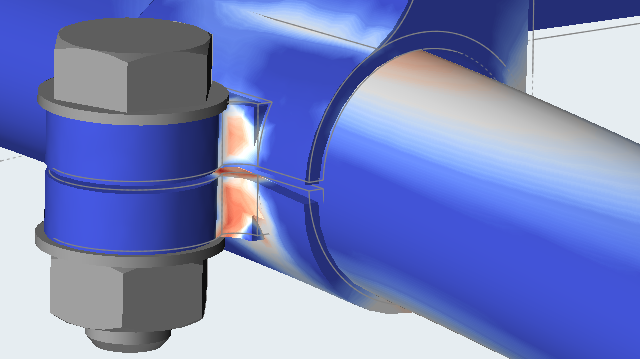

使用“分离接触”重新运行分析 将模型接触重新定义为分离接触。 使用下面的设置运行分析。 点击“分析”图标上的运行分析 ,打开“运行分析”窗口。 当运行结束后,选择“运行状态”窗口中的运行,并点击现在查看以查看结果。 在“分析浏览器”中,为结果类型选择安全系数。 请注意:活动连接杆现在已与 L 型托架的顶部分离,而这才符合实际情况。 鼠标右击划过勾选标记以退出,或双击鼠标右键。 注: 使用分离接触接触类型,模型运行速度变慢,但是能更好地反映实际的物理状况。
