教程：创建连接
查看和重新定义接触，创建包括螺母和螺栓、螺丝和接地螺栓的螺栓连接。
在本课中您将学习到：
- 查看和定义接触
- 查找单个和对齐了的孔
- 自动创建螺栓连接
- 创建螺母和螺栓
- 创建螺栓
- 螺栓接地

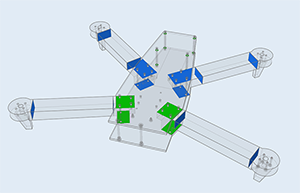

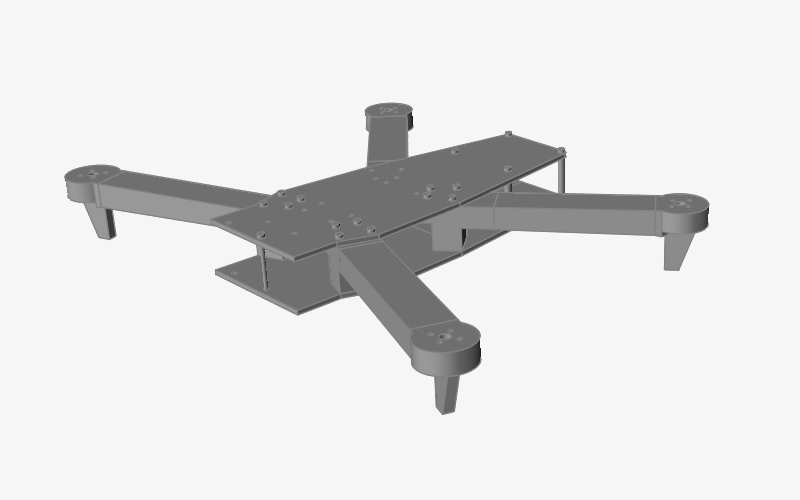

打开四轴飞行器模型
-
双击 Quadcopter.stmod 文件，将其加载到模型视窗中。
查看接触
-
选择“结构仿真”功能区的接触工具。
-
注意观察，此时会弹出一个操作栏，且该工具会自动找出零件接触的位置。
找出的接触总数显示在“接触”图标上方的计数器中。

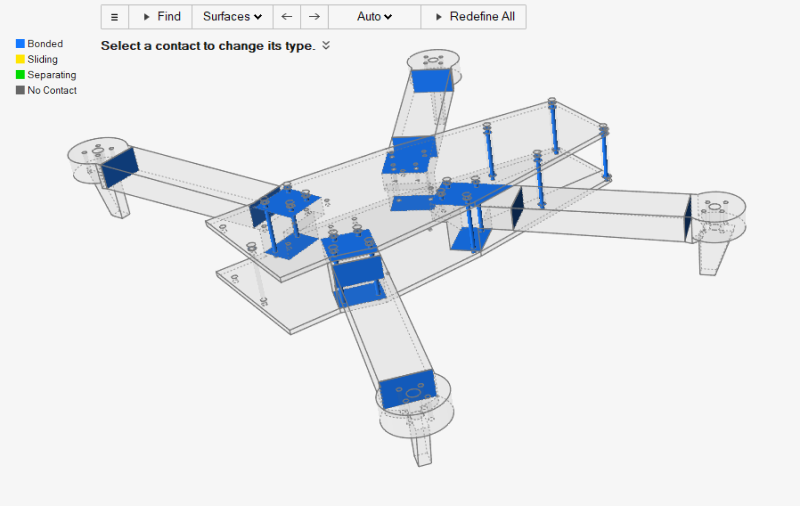

绑定接触显示为蓝色，接触显示为绿色。默认情况下，如果两个零件通过螺栓连接或铰接连接起来，则认定为“接触”；否则，将认定为“绑定接触”。在本例中，没有出现螺栓连接或铰接，因此所有接触都被认定为绑定接触。
寻找对齐的孔
现在，让我们创建一些螺栓连接把相互接触的零件连接起来。
-
选择“结构仿真”功能区的螺栓连接工具。
-

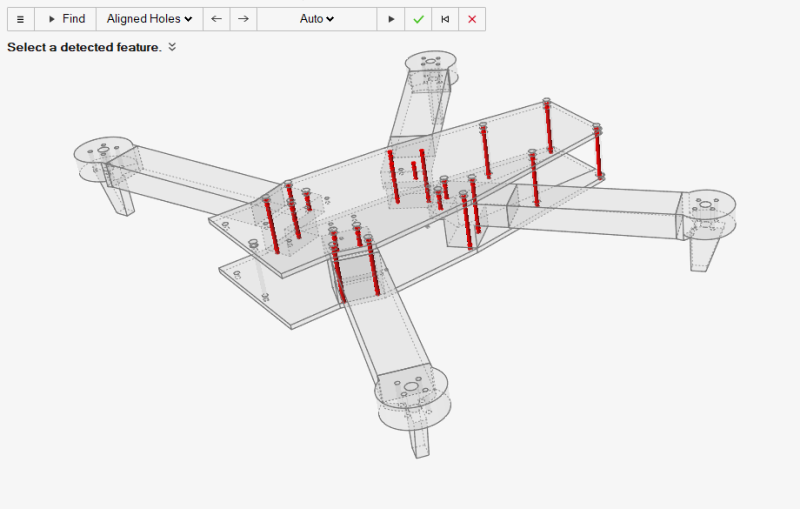

注意观察，此时会弹出一个操作栏，且该工具会自动找出可以放置螺栓连接的位置，并以红色高亮显示。
-
请确保操作栏上的对齐的孔已被选中。该选项将对搜索结果进行过滤，只在相邻零件上显示对齐了的孔，而不显示单个孔。
对齐的孔的总数显示在“螺栓连接”图标上方的计数器中。
-
请确保操作栏上的自动已被选中。
当选中“自动”后，Inspire 将在螺栓连接创建后自动在通孔中放入螺母和螺栓，在盲孔中放入螺栓。
创建螺母和螺栓
-

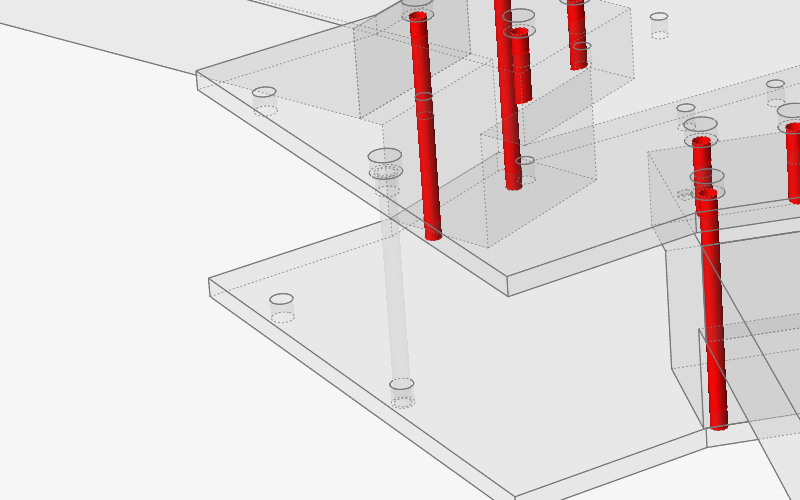

放大四轴飞行器的前端。
-
注意：在该组对齐的孔中，现有的几何体目前是透明的。
当我们在该位置创建螺栓连接后，原来的几何体将被隐藏并删除，表明其将不再被纳入分析和优化计算中。
-

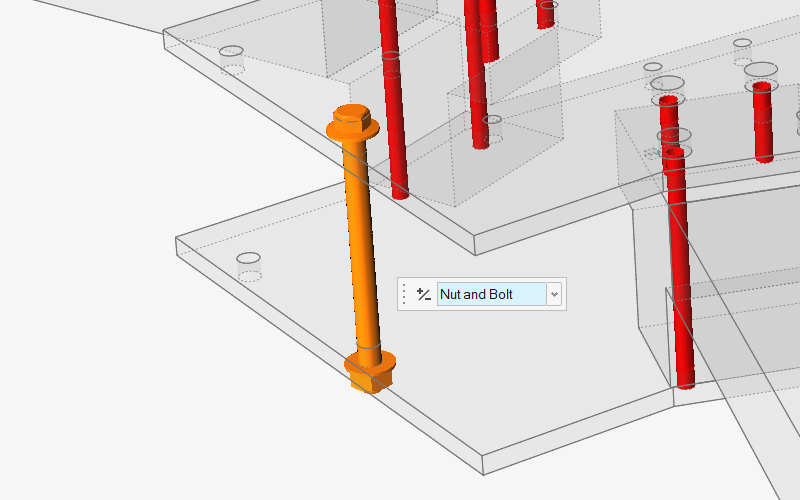

点击一个孔创建螺栓连接。
因为这是一个通孔，Inspire 将自动创建螺母和螺栓。
添加螺栓连接
-

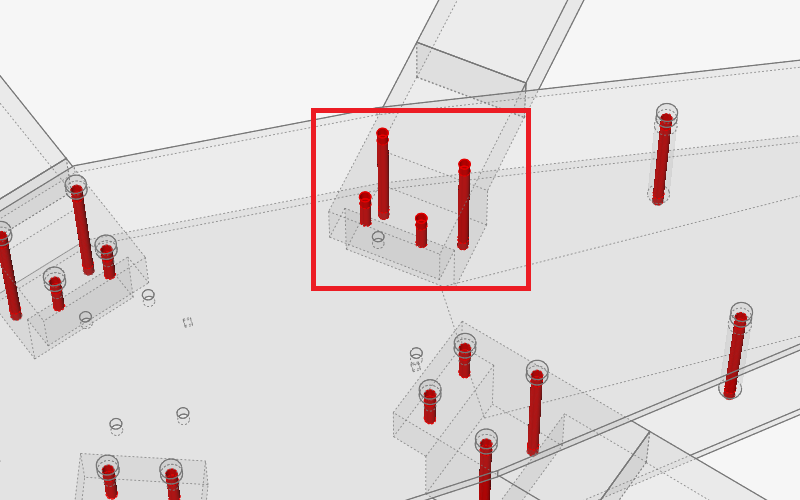

平移至下图所示四轴飞行器的轴臂并放大：
-
点击上方的两个孔。
Inspire 将自动创建螺母和螺栓，因为这是两个孔。
-

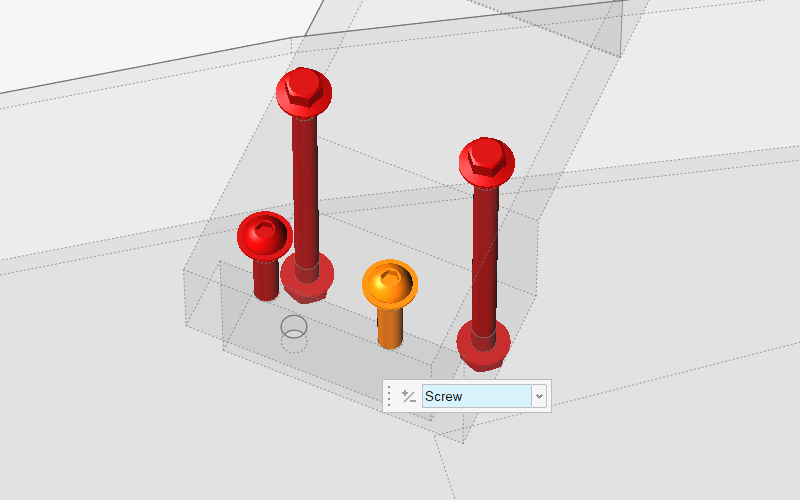

点击下方的两个孔。
Inspire 将自动创建螺栓，因为这是两个盲孔。
-
平移至下图所示四轴飞行器的轴臂并放大：
-

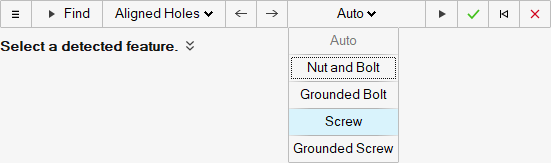

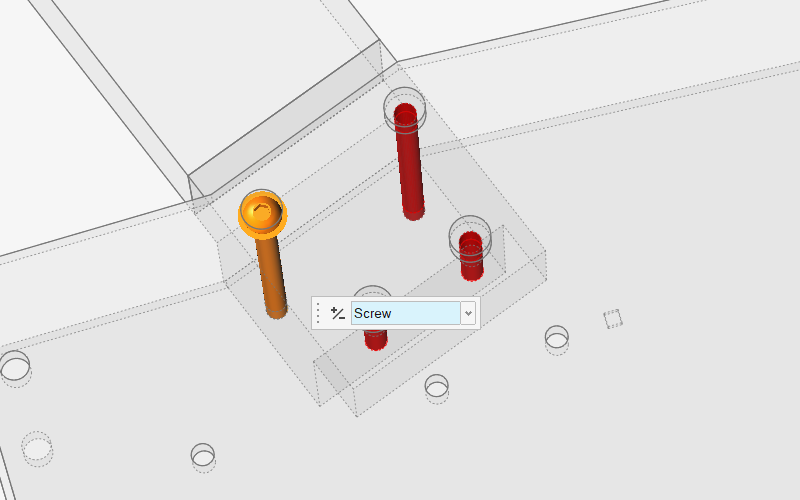

这一次，我们要覆盖自动设置，在通孔中创建螺栓。为此，请在操作栏上点击自动并选择螺栓。
-

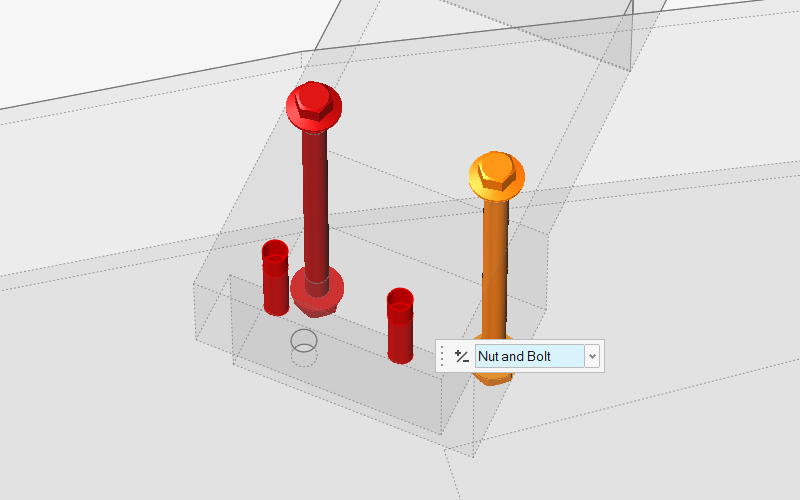

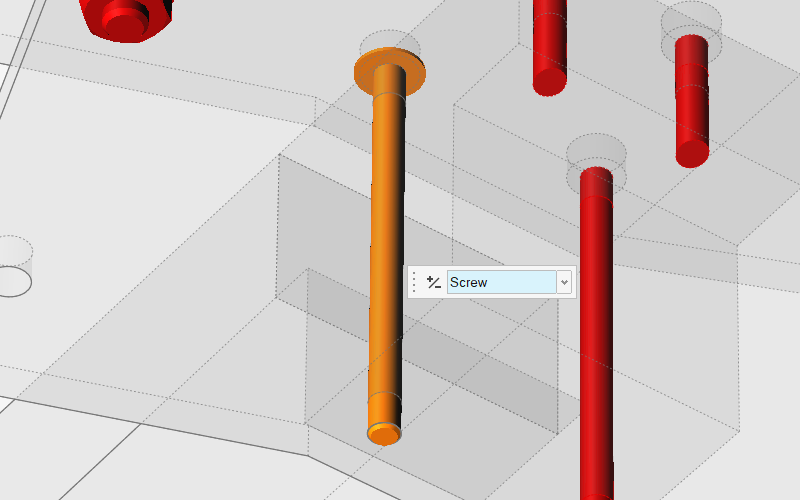

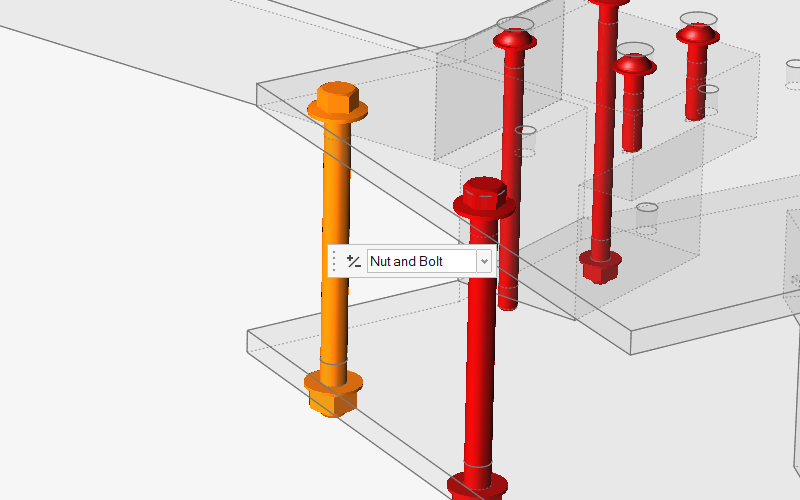

点击下图所示的孔创建螺栓。
-
请注意，我们刚才创建的螺栓下端没有螺母，但是和螺母配套的螺栓下面有螺母。
自动创建螺栓连接
现在，让我们在其余的对齐了的孔中快速创建螺栓连接。
-

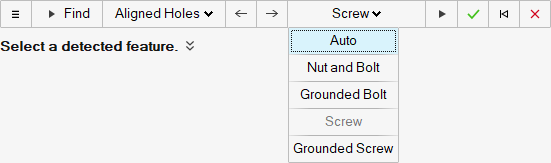

在操作栏上点击螺栓并选择自动。
-
点击操作栏上的“播放”按钮。

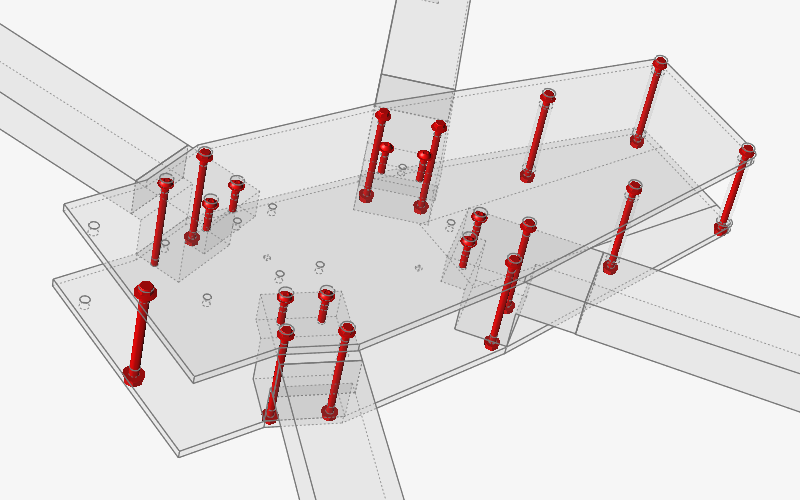

Inspire 将自动在通孔中放入螺母和螺栓，在盲孔中放入螺栓。
-

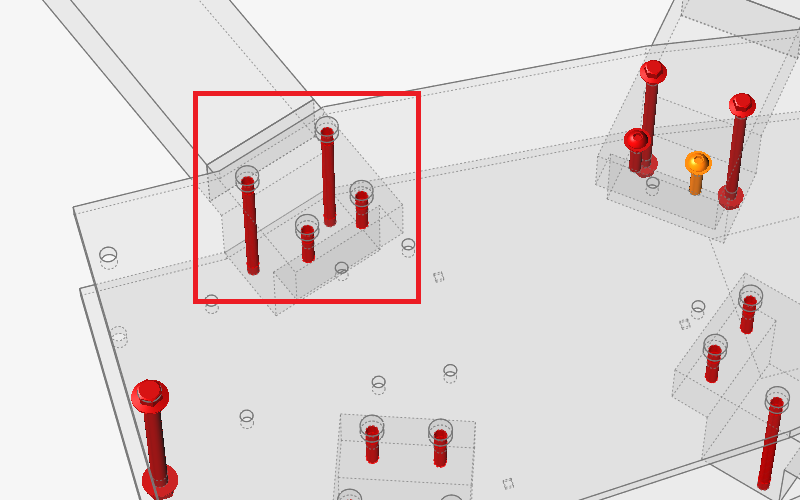

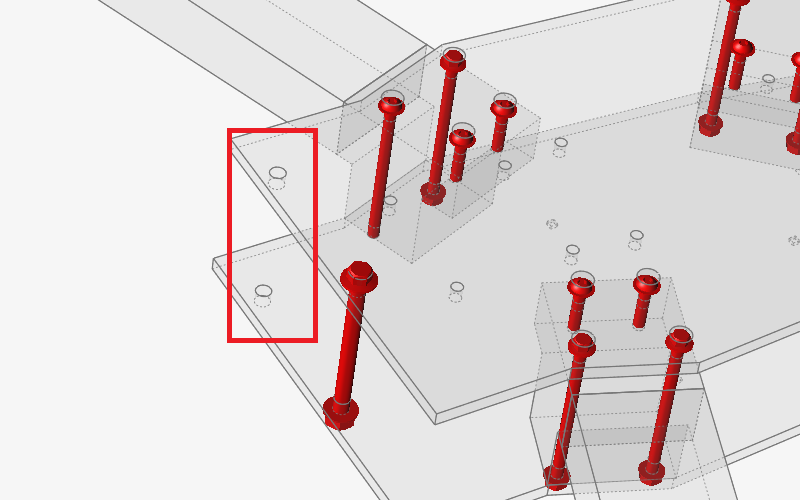

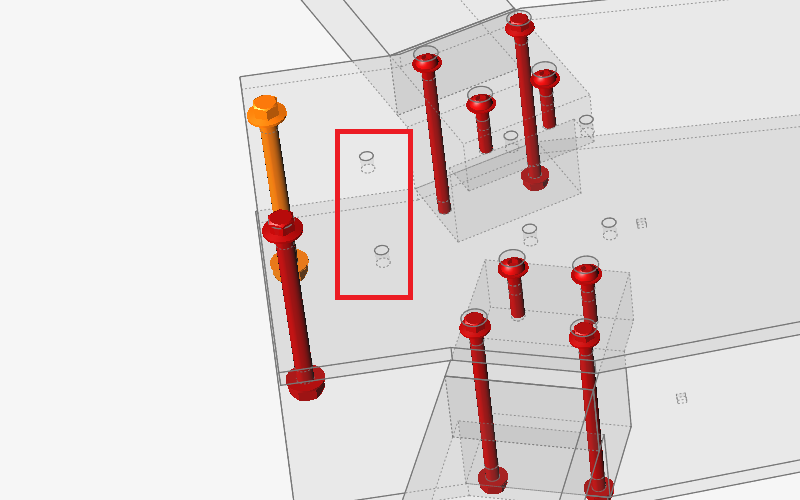

注意：在下图所示位置没有创建螺栓连接，因为 Inspire 并没有将这些孔视为已对齐的孔。
-
要手动创建螺栓连接，请选中每个孔的内表面，然后再次点击创建螺母和螺栓。
创建接地螺栓
下一步，我们将再创建一些接地螺栓。
-
在操作栏上点击对齐的孔并选择单个孔。
对于单个孔，Inspire 将默认自动创建螺母和螺栓。
-
平移至下图所示两孔并放大：
-

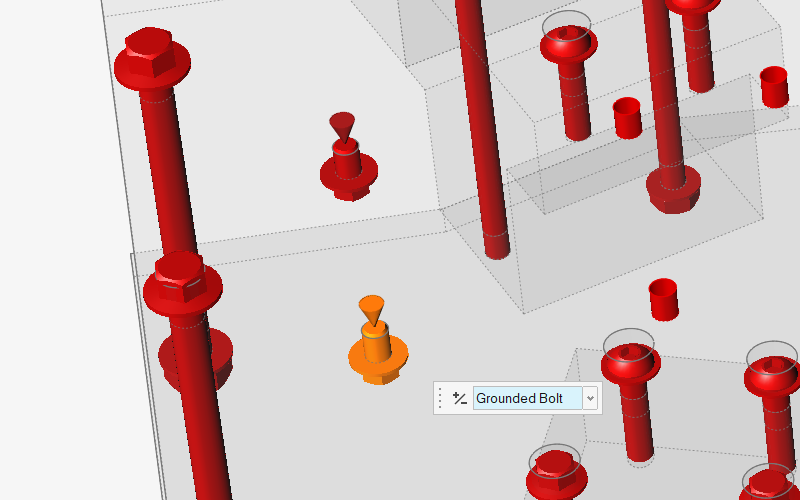

点击位于上方的孔创建接地螺栓（带螺母），然后点击小对话框上的 +/- 按钮以反转方向。
-
重复以上步骤创建并反转第二个螺栓的方向。
这时您的模型应该如下图所示：
-

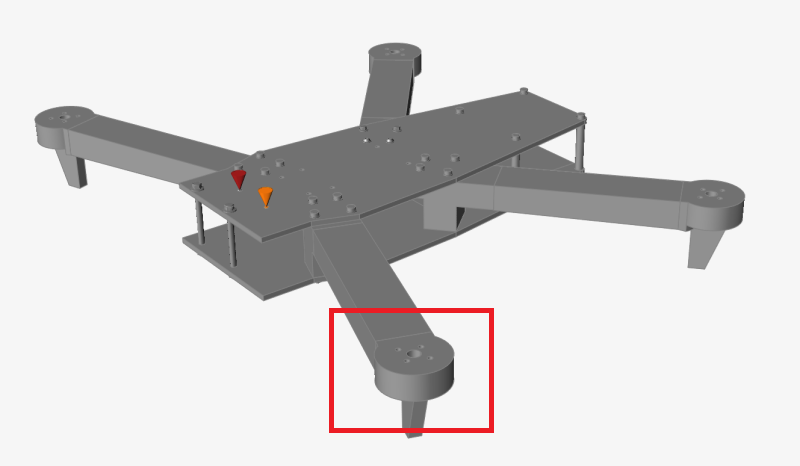

平移至下图所示位置并放大：
-

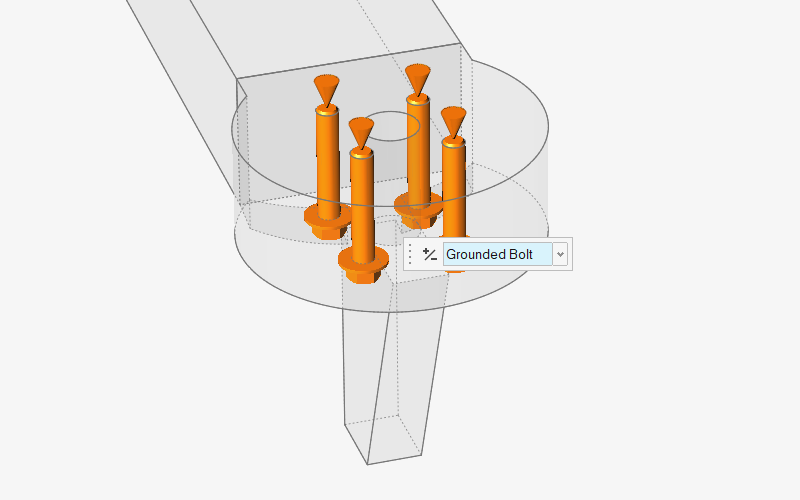

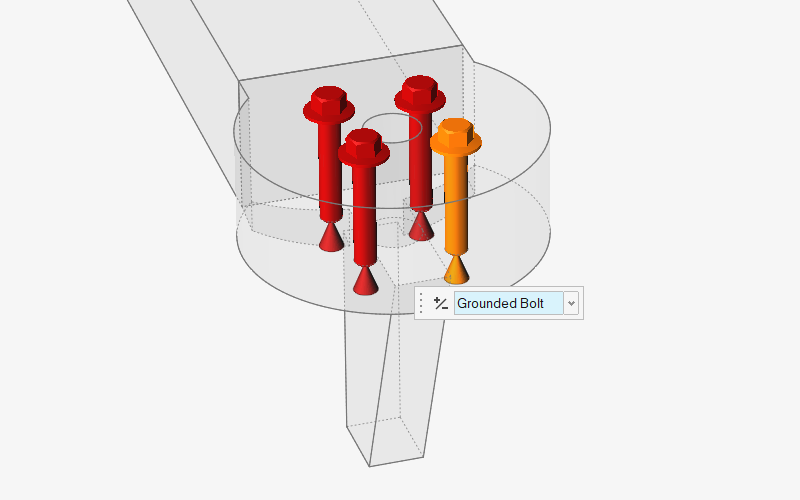

在外孔上创建四个接地螺栓（带螺母）。
-
框选这些螺栓，并在小对话框中点击 +/- 按钮反转这四个螺栓的方向。
重新定义接触
-
缩小视图，然后选择接触工具。
-

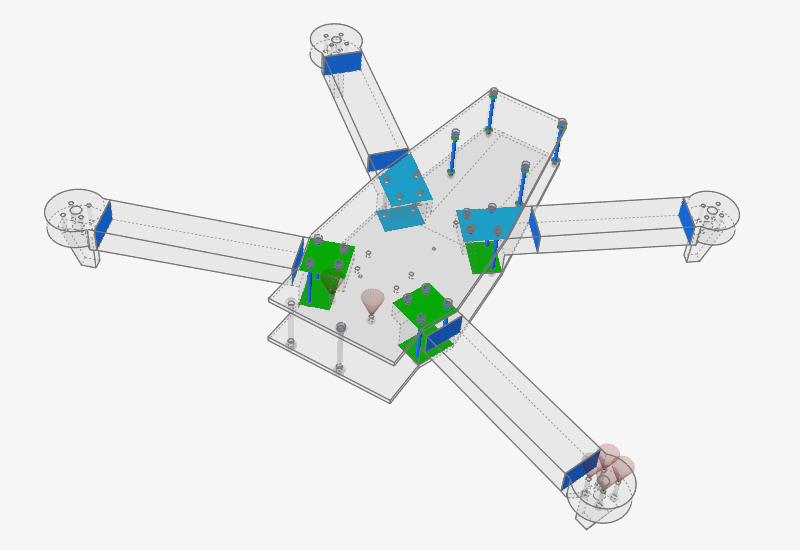

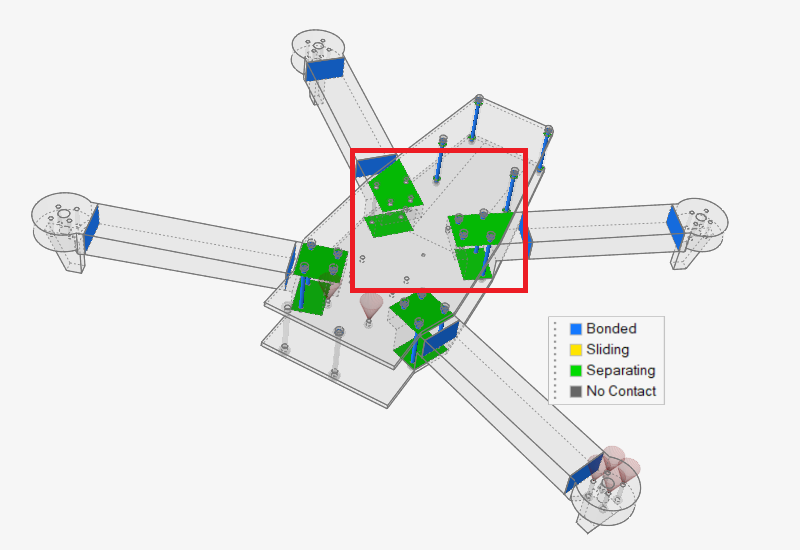

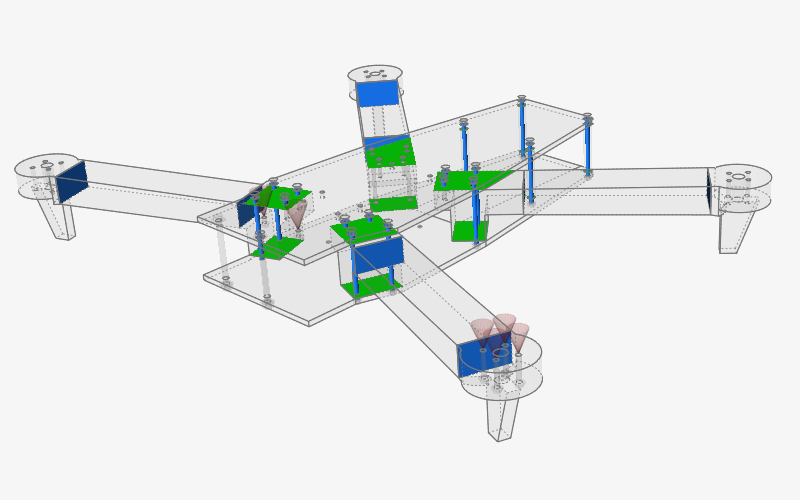

注意：现在，零件上使用螺栓进行连接的位置变成了绿色，表示这些地方是“接触”而不是“绑定接触”。
-
如果需要，您可以选择单个接触，改变其类型。
例如，按住 Ctrl 键，选择下图所示中四个绿色显示的接触：
-

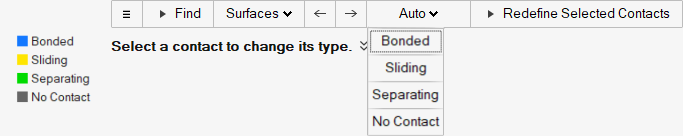

在操作栏上点击自动并选择绑定接触。
-
在操作栏上点击重新定义所选接触。

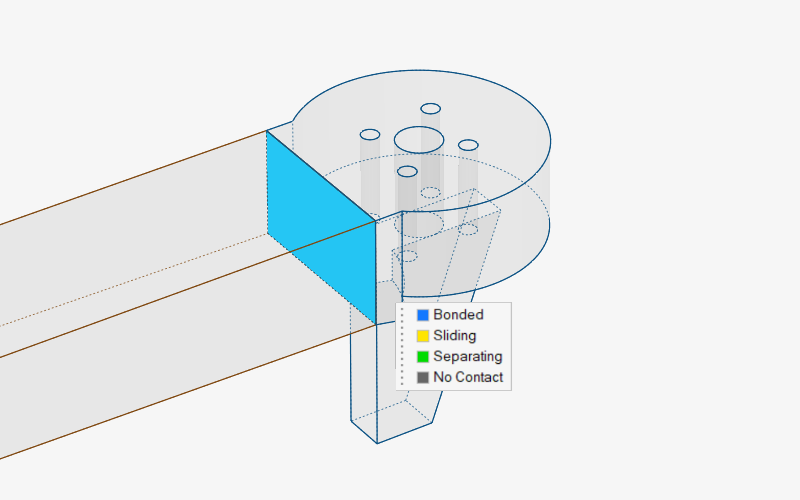

所选接触将变为绑定接触并显示为蓝色。
-
点击操作栏上或按键盘上的箭头，在模型上从一个接触移动至下一个。
-
点击接触将其选中，然后在小对话框中选择不同选项改变其类型。
注： 使用“结构仿真”功能区上的“铰接”工具可以创建铰接和滑动铰接等铰接。该过程和创建螺栓连接非常类似。
