単位系の定義
単位系セレクターまたはプリファレンスを使用して単位系を変更できます。単位が指定されていない「離散メッシュファイル」(.stl、.nas、.fem)をインポートする場合、インポートオプションダイアログでモデル単位を選択します。
単位は、見やすくするために大文字と小文字が混在して表示されますが、入力する場合、大文字と小文字の組み合わせは任意です。
表示単位の変更
ユーザーインターフェースに表示される表示単位を変更します。
モデル単位の変更
モーション解析の計算やファイルのエクスポートで使用するモデル単位を変更します。
モデル単位はモーション解析の計算に使用します。すべての構造解析と最適化の実行および積層造形解析の実行では、MKS単位を使用します。
- ファイルメニューで、プリファレンス ボタンをクリックします。
- InspireでUnitsをクリックします。
- Model unitsをクリックして、リストから単位系を選択します。
- OKをクリックします。
「離散メッシュ」ファイルのモデル単位の選択
単位が指定されていない「離散メッシュファイル」(.stl、.nas、.fem)をインポートする場合、インポートオプションダイアログでモデル単位を選択します。
まず、1つ以上の「離散メッシュ」ファイル(.stl、.nas、.fem)をインポートします。
表示単位のカスタマイズ

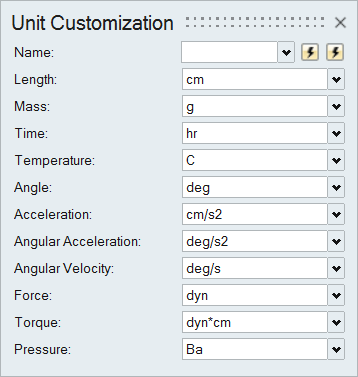

長さ、質量、時間、温度、角度、加速度、速度、荷重、トルク、および圧力の表示単位をカスタマイズできます。
