温度

使用“温度”工具模拟模型上的温度变化效应。

这些变化会造成应力，最终超出材料的强度。



施加温度

点击模型以施加温度。您可以定义温度的更改，或初始及最终温度。

  1. 打开“温度”工具：

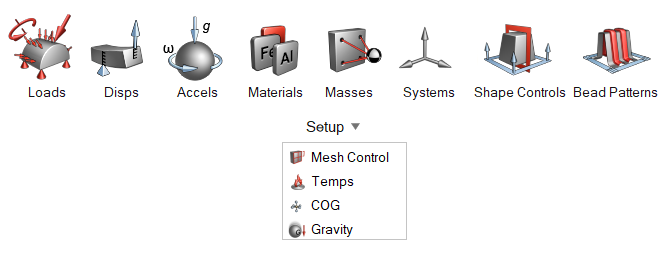

    1. 在结构仿真功能区上，在设置旁边，选择 。会出现一个下拉菜单。
    2. 选择温度工具。
  2. 点击模型以施加温度载荷。
    您可以施加尽可能多的温度载荷，但在每种载荷工况下每个零件仅允许施加一个温度载荷。
  3. 使用小对话框定义大小。
    • 要输入温度变化，请在小对话框上将温度类型设置为使用 Delta 温度。


    • 要输入初始和最终温度，请在小对话框上将温度类型设置为使用初始/最终温度。


  4. 鼠标右击划过勾选标记以退出，或双击鼠标右键。
提示：
  • 温度载荷单位为开尔文温度、摄氏度、华氏度或兰金度数。
  • 您可以施加尽可能多的温度载荷，但在每种载荷工况下每个零件仅允许施加一个温度载荷。
  • 如果具有多个大小相同的温度载荷，施加载荷的同时可以按住 Ctrl 键将这些载荷收集到一个组中。这个组会作为一个载荷显示在“模型浏览器”中，并可以同时对其进行编辑。

小对话框选项

使用小对话框中的选项输入 Delta 温度或初始/最终温度。

点击 图标打开下拉菜单，可以在此处设置温度类型。





 输入 delta 温度（变化）。


输入初始温度。在这个温度下，模型上没有剩余应力。


输入最终温度。

鼠标控制和键盘快捷键

Ctrl 将多个温度载荷收集到一个组中，以便同时编辑。点击添加到已选对象，或从已选对象中删除。
鼠标右击划过勾选标记以退出，或双击鼠标右键。 退出工具。
