カスタムビューの保存と呼び出し

今後参照できるようにモデルの現在のビューを保存します。また保存されているビューを呼び出します。

カスタムビューの保存

今後参照できるようにモデルの現在のビューを保存します。

Results BrowserのViewsフォルダーの下に作成されたビューが表示されます。
以下の方法でカスタムビューを保存します：
  • View Controlsツールバーからをクリックします。

    ダイアログで、ビューの名前を入力し、Enterを押します。

  • Results Browser内で右クリックし、コンテキストメニューからCreate > Viewの順に選択します。

    ブラウザでビューを右クリックして、Renameを選択して別の名前を指定します。

保存されたビューの呼び出し

保存されたカスタムビューを呼び出します。

以下の方法でカスタムビューを呼び出します：
  • View Controlsツールバーからをクリックします。ダイアログで、目的のビューを選択します。
  • Results Browserで目的のビューのアイコンをクリックします。

カスタムビューの編集

カスタムビューの属性を編集します。

  1. Results Browserからカスタムビューを選択します。
  2. Entity Editorで属性を変更します。

カスタムビュー属性

カスタムビューに設定できるEntity Editor属性の概要。

Orthographic and Perspectiveは従来のHyperLifeビューモードです。一方、Lensタイプはカメラレンズをシミュレートします（カメラ角度座標がある場合に使用できます）。これらのさまざまなモードでは、ビューボリューム / クリッピング領域の適用方法が異なります。

Currentビューは、常にグラフィックウィンドウと同期するビューです。削除したりロックしたりすることはできません。他のユーザー定義のビューまたは画像平面の位置合わせによって生成されたビューはすべて、デフォルトでロックされています。ただし、これらのビューを”ロック解除”して変更することはできません。ビューをロック解除すると、グラフィックウィンドウとの同期も行われます。

ビュー - Orthographic

Orthographicはデフォルトの投影タイプで、主として、直交（Top、Left、Front、Bottom、Right、Rear）に近いビューでキャプチャーされたメディアの方向付けに便利です。

Standard

Label
ビューのID。
Restriction: *この欄はCurrent Viewについては編集不可です。
Lock
ビューのロックをアクティブにします。
With Masking
アクティブにすると、現在のマスク状態をビューに保存します。

View Projection

Projection Type
ビューの投影タイプを選択 / 変更（Orthographic、Perspective、または Lens）します 。

ビュー - Perspective

Perspectiveでは、正確な３次元遠近画法を使ってグラフィックスを表示することができます。

Standard

Label
ビューのID。
Restriction: *この欄はCurrent Viewについては編集不可です。
Lock
ビューのロックをアクティブにします。
With Masking
アクティブにすると、現在のマスク状態をビューに保存します。

View Projection

Projection Type
ビューの投影タイプを選択 / 変更（Orthographic、Perspective、または Lens）します 。
Perspective Angle
欄内をクリックし、スライダーバーを使って遠近画法の角度（5～45度）を調整 / 設定します。

ビュー - Lens

Lensタイプは、カメラのレンズをシミュレートします。

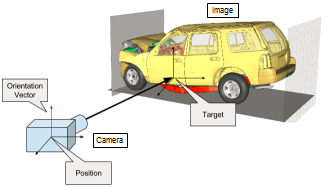

Figure 1. カメラとモデルの例

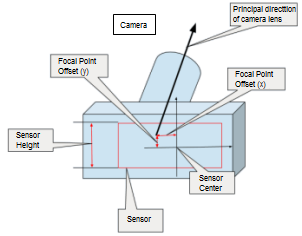

Figure 2. カメラの例

Standard

Label
ビューのID。
Restriction: *この欄はCurrent Viewについては編集不可です。
Lock
ビューのロックをアクティブにします。
With Masking
アクティブにすると、現在のマスク状態をビューに保存します。

Camera

Target
カメラの焦点を合わせる３次元モデル上のポイントの座標値。デフォルト値はなく、ユーザー定義の値を指定する必要があります。
位置
カメラが３次元モデル空間内に位置する座標値。デフォルト値はなく、ユーザー定義の値を指定する必要があります。
Orientation Method
カメラの上部がどの方向を指すかを定義します：
  • X-up
  • X-down
  • Y-up
  • Y-down
  • Z-up
  • Z-down
  • Vector（デフォルト）
Orientation Vector
Orientation Methodが予め定義された方法（XYZ軸のupまたはdown）として選択されている場合、Orientation Vectorは対応するベクトルに自動的に割り当てられます。デフォルトの値は、0.33, 0.33, 0.33です。Orientation MethodがVectorに設定されている場合、任意のベクトルを入力できます。このベクトルは、カメラの上部が指す方向の近似値です。
Up Vector
カメラの上部が指す実際の方向。この値は、これより前の４つの入力値に基づいて自動的に計算されます。正規化された値で、編集は不可です。

View Projection

Projection Type
ビューの投影タイプを選択 / 変更（Orthographic、Perspective、または Lens）します 。
Focal Length (Zoom)
カメラのレンズの焦点距離（mm単位）。これは通常、カメラのレンズから読み取ることができます。デフォルトの値は25.0です。
Sensor Height (mm)
カメラのセンサーの高さ（mm単位）。これは通常、カメラのスペックから得ることができます。一部のカメラメーカーは、センサーの幅または対角線距離を指定しています。その場合、静止画 / 動画の縦横比を使って、高さを計算する必要があります。デフォルトの値は15.6。
Focal Point Offset (mm)
Focal Point（焦点）は、カメラレンズの主方向とカメラのセンサー面との交点です。Focal Point Offsetは、このポイントからカメラセンサーの中心までの距離（mm単位）です。デフォルトの値は(0.0, 0.0)です。実際の値が不明である場合、デフォルト値を使用することができます。

Image Plane

静止画 / 動画がトリミングされている場合、Sensor HeightおよびFocal Point Offsetの入力値は、元のスペックから修正する必要があります。このセクションは、トリミング情報を入力するために使用され、HyperViewはこれら２つを自動的に調整します。
Image Plane ID
トリミング情報が入力されるイメージプレーンのID。
Top cropping
上部トリミングのピクセル。
Bottom cropping
下部トリミングのピクセル。
Left cropping
左側のトリミングのピクセル。
Right cropping
右側のトリミングのピクセル。
Adjusted sensor height (mm)
これは、HyperViewによって以下のように計算されます：

Adjusted sensor height = video height * sensor height/(top + bottom + video height)

ここで；

top： 上部トリミングのピクセル

bottom： 下部トリミングのピクセル

video height： 縦方向の解像度（ピクセル単位）

Restriction: この欄は編集できません。
Adjusted focal point
これは、HyperViewによって以下のように計算されます：

新規のfocal point offsetのｘ値 = (left - right) / 2.0 / video height + 入力focal point offset x

新規のfocal point offsetのy値 = (bottom - top) / 2.0 / video height + 入力focal point offset y

Restriction: この欄は編集できません。
