HL-T：1000単軸応力-寿命（S-N）

本チュートリアルでは、以下のことを行います。
  • モデルをHyperLifeにインポートする
  • SNモジュールを選択し、必要なパラメータを定義する
  • 材料を割り当てる
  • FEAサブケースからの応力をスケーリングするために荷重履歴を割り当てる
  • 結果を評価して表示する
開始する前に、このチュートリアルで使用するファイルを作業ディレクトリにコピーします。

モデルの読み込み

  1. HomeツールのFilesツールグループから、Open Modelツールをクリックします。


    Figure 1.
  2. Load model and resultダイアログから、モデルファイルを参照してHL-1000\Shaft.h3dを選択します。
    Load Result欄に自動的に入力されます。このチュートリアルでは、モデルと結果の両方に同じファイルを使用します。
  3. Applyをクリックします。


    Figure 2.
Tip: WindowsブラウザからHyperLife modeling windowに .h3dファイルをドラッグアンドドロップして、モデルをすばやくインポートします。

疲労モジュールの定義

  1. SNツールをクリックします。
    SNツールには、デフォルトの疲労モジュールが選択されているはずです。選択されていない場合は、疲労モジュールアイコンの横にある矢印をクリックし、使用可能なオプションのリストを表示します。


    Figure 3.
    SNダイアログが開きます。
  2. SN構成パラメータを定義します。
    1. 設定方法にUni Axialを選択します。
    2. FEモデルの単位としてMPaを選択します。
    3. 応力の組み合わせとしてSigned vonを選択します。
    4. 耐久確実性の値として0.5と入力します。
    5. 平均応力補正にGOODMANを選択します。
    6. レイヤー選択にWorstを選択します。
    7. 荷重タイプにTime Seriesを選択します。


    Figure 4.
  3. ダイアログを終了します。

材料の割り当て

  1. Materialツールをクリックします。


    Figure 5.
    Assign Materialダイアログが開きます。
  2. solidパートの横のチェックボックスをアクティブにします。
  3. Steel 1045, Annealed, BHN=225 (932)がパートに割り当てられているデフォルトの材料ではない場合は、以下を実行します。
    1. Material DBタブをクリックします。
    2. Steel 1045, Annealed, BHN=225 (932)を右クリックし、Add to Assign Material Listを選択します。


      Figure 6.
    3. Assign Material Dataタブに戻り、MaterialドロップダウンメニューからSteel 1045, Annealed, BHN=225 (932)を選択します。
      Materialリストには、Material DatabaseおよびMy Materialから選択された材料が入力されます。
  4. Optional: をクリックして、SNプロットを確認します。


    Figure 7.
  5. 他のすべてのデフォルトパラメータを受け入れます。


    Figure 8.
    Note: FL（疲労限界）とSE（標準誤差）の値は、そのパートに選択されているSN曲線の値です。SE値は、Assign Material DataタブとMy Materialタブの両方から編集できます。FL値は、My Materialタブから確認および編集できます。My Materialタブで更新されたパラメータは、ユーザー定義のExcelスプレッドシートに保存されます。
  6. ダイアログを終了します。

荷重履歴の割り当て

  1. Load Mapツールをクリックします。


    Figure 9.
    Load Mapダイアログが開きます。
  2. ダイアログの上部にあるChannel TypeドロップダウンメニューからTime Dataを選択します。
  3. Choose File欄でをクリックし、load1.csvを探して選択します。
  4. をクリックして荷重ケースを追加します。
  5. load2.csvについて、手順3と4を実行します。
  6. Optional: をクリックして、荷重のプロットを表示します。


    Figure 10. 荷重1


    Figure 11. 荷重2
    Tip: ダイアログの幅を拡大して、プロットの画像を見やすくします。
  7. ダイアログの下半分で、イベントを作成するためにラジオボタンをManualに設定し、クリックするとEvent_1ヘッダーが作成されます。
  8. Subcase 1とSubcase 2をEvent_1の下にドラッグアンドドロップします。
  9. load1の下のBlockファイルをSubcase 1のChannels欄にドラッグアンドドロップします。
  10. load2の下のBlockファイルとSubcase 2について、同様の手順を繰り返します。
  11. Event_1チェックボックスを選択します。
  12. どちらのサブケースについても、LDMを1.0に、Scaleを5.0に、Offsetを0.0に設定します。


    Figure 12.
  13. ダイアログを終了します。

結果の評価と表示

  1. Evaluateツールグループから、Run Analysisツールをクリックします。


    Figure 13.
    Evaluateダイアログが開きます。


    Figure 14.
  2. Optional: 実行の名前を入力します。
  3. Runをクリックします。
    結果ファイルがホームディレクトリに保存され、Run Statusダイアログが開きます。
  4. 実行が完了したら、View Current Resultsをクリックします。

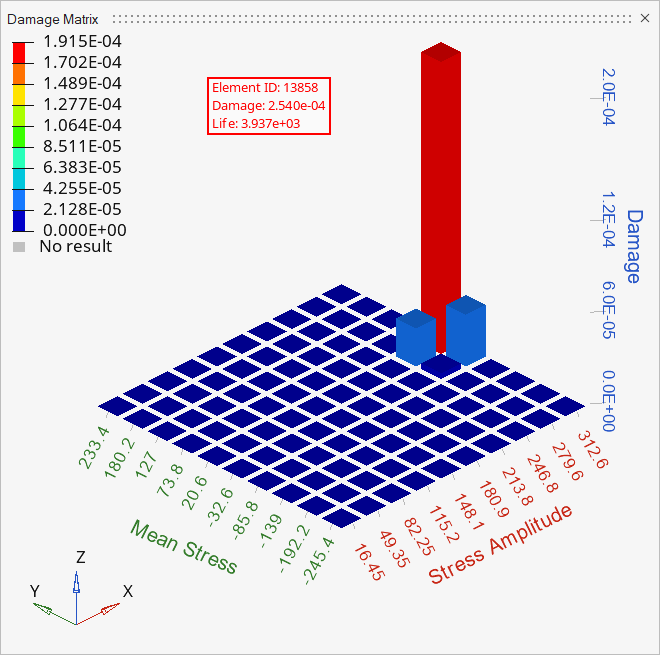

  5. Results Explorerを使用して、各種結果を可視化します。


    Figure 15.


    Figure 16.
