HWD-0050：結果の変換 - HvTrans

本チュートリアルの演習‟結果の変換 - HvTrans”では、以下のことを学習します：
  • FEAアニメーションデータファイルのAltair Hyper3Dファイルへの変換
  • Hyper3Dファイルの作成
  • HyperMesh結果トランスレーターを使ったアニメーションデータの変換

HvTrans GUIを開くには：

Windowsの場合：
  • スタートメニューからPrograms > Altair 2022.2 > HvTrans 2022.2を選択します。
UNIXの場合：
  • スクリプト[HyperWorks install directory]/altair/scripts/HvTransを実行します。

HvTransでは、結果の抽出およびH3Dファイルへの変換を行うことが可能です。Hyper3D（H3D）ファイルは、モデルデータ、結果データ、もしくはその両方（ファイルが作成された方法によって異なる）を含んだコンパクトなファイルです。H3Dファイルフォーマットは、Altairが独自に開発したものです。H3Dファイルはすべて、それらの作成に使用された方法にかかわらず、HyperViewに読み込むことが可能です。

HvTransユーティリティは、GUIモードおよびバッチモードで実行します。GUIモードでは、抽出または変換したい結果を選択し、結果ファイルまたは対応する入力ファイルからのモデル情報を含めることができます。バッチモードでは、必要に応じてファイルサーバー上の結果を変換できるよう、GUIの起動なしに変換を実行します。

HyperMesh結果トランスレーターにアクセスするには：

Windowsの場合：
  • HyperMeshからの場合AnalysisページでSolverを選択します。
  • DOSからの場合、ディレクトリ[HyperWorks install folder]\io\translators\bin\win64にあるHyperMesh結果トランスレータースクリプトを実行します。
UNIXの場合：
  • ディレクトリ[HyperWorks_install_directory]/hm/scriptsにあるHyperMesh結果トランスレータースクリプトを実行します。

HyperViewが直接サポートしないCAEソルバー結果ファイルについては、適切なHyperMesh結果トランスレーターを使うことによって、それらをHyper3DファイルまたはHyperMesh結果ファイルに変換することが可能です。

HyperMesh結果トランスレーターを実行するには：

HyperMesh結果トランスレーターを実行するためのコマンドシンタックスは：
  • translator_name [arguments] results_file output_file
結果トランスレーターについて使用可能なすべての引数のリストを見るには、次のコマンドを実行します：
  • translator_name -u

HvTransを使ったd3plotファイルからの結果の抽出

  1. スタートメニューからAltair 2022.2 > HvTrans 2022.2を選択します。
  2. FileメニューからOpen Result Fileを選択します。
  3. ../tutorials/mv_hv_hg/animation/truckフォルダーにあるファイルd3plotを選んで開きます。

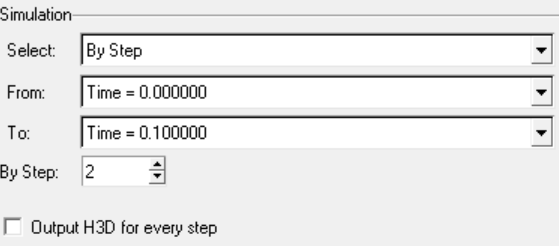

  4. Simulationの下でBy Stepを選択し、By Step:の値を2に増やします。


    Figure 1.
  5. Result Typesの下で、すべての結果タイプを選択解除し、対応するチェックボックスにマークを入れて、Stressを再度アクティブにします。
  6. オプションの下で、Include model with translated resultsをアクティブのままにして、From input deckに設定します。
  7. Browseをクリックし、モデルファイルtruck.keyを選択します。
  8. Translateをクリックし、H3Dファイルの名称としてd3plot.h3dと指定し、保存をクリックします。
  9. FileメニューからExitを選択し、HvTransを閉じます。
  10. 保存されたファイルd3plot.h3dをHyperViewで開きます。
