SEA用加振

入力荷重から加振を作成します。加振はSEAサブシステムまたは結合部に作用します。一方、入力負荷はSEAM要素または結合部に作用します。

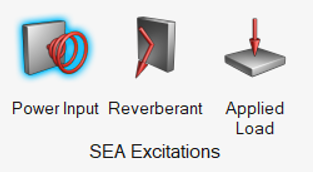

Figure 1. SEA Excitationsリボン
SEAMは、入力荷重指定に基づき、各周波数帯域におけるサブシステムの入力パワーを計算します。

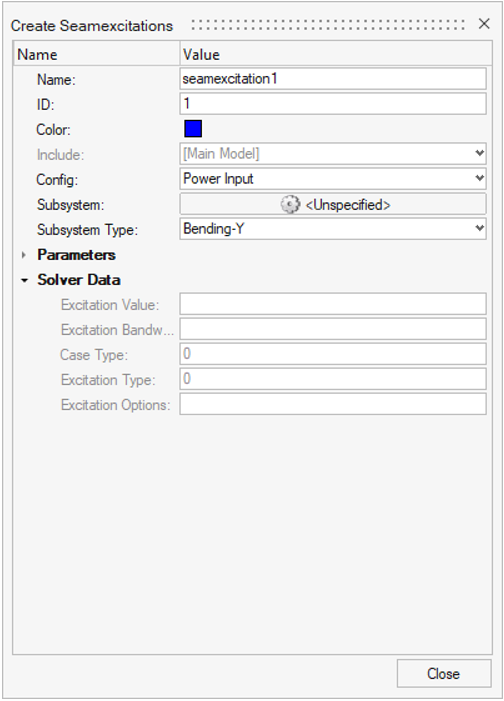

Figure 2. Create Seam Excitations エンティティエディター
Name
一意の名前を指定します。
ID
一意のIDを指定します。
Input Load
振動や音響源からの入力パワー。
Config type
事前に定義された入力荷重の一般的なタイプ。入力荷重のタイプはConfigドロップダウンメニューから選択できます。
Note: Input Loadのタイプによって Input Loadパラメータが決まるので、Input Loadのタイプが選択されるまでInputボタンは無効のままです。
Power Input
要素へのパワーを直接指定します。単純なパワーの伝達関数が必要な場合、または入力パワーの詳細な計算をSEAM以外で行った場合は、Power Inputタイプを使用します。このタイプは、テストにおいて入力パワーを測定した場合を想定しています。
Reverberant
残響音場の音圧レベルを直接要素に指定します。SEAMは、指定された応答を達成するために必要な入力パワーを計算します。
Applied Load
要素や結合部で指定されたポイントの力、変位、速度、加速度などが含まれます。加振テストやその他の小規模な加振源をシミュレートする場合は、Applied Loadタイプを使用します。SEAMは、サブシステムインピーダンスを使用して、適用される荷重の入力パワーを計算します。
Subsystem
荷重が適用されるサブシステム。
Subsystem Type
荷重が適用されたサブシステムタイプの力。
