Overlay BPM

Pour utiliser l'Overlay 3D BPM il faut suivre les étapes suivantes :

Étape	Action
1	Ouvrir un nouveau projet Flux 3D et fermer le contexte Modeleur
2	Cliquer sur Extensions > Contexte métier > Charger un contexte certifié :
3	Choisir le contexte métier à charger : Brushless_Permanent_Magnet_Motors_3D.PFO

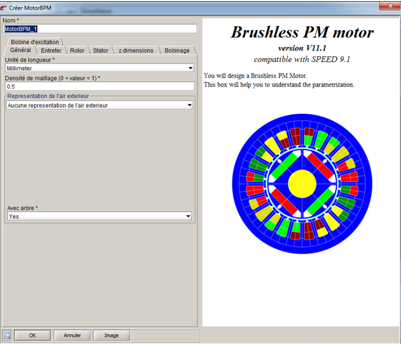

4	Données générales > Moteur BPM Cliquer droit sur Créer :

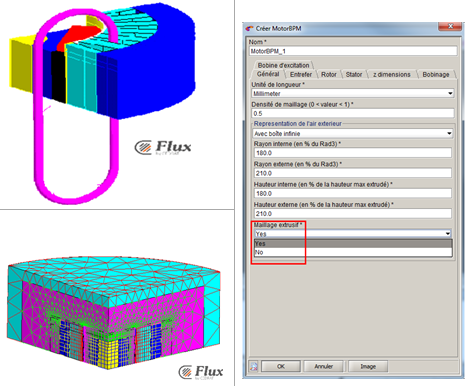

5	Une fois que l'Overlay BPM est chargé il faut : Renseigner les données géométriques de la machine (longueur de fer, rayon extérieur rotor et stator, hauteur encoche, épaisseur aimants…) Choisir le type de maillage (automatique, extrusif) et la boite infinie Choisir la forme d'encoche stator, aimants permanents, culasse stator… La position des aimants permanents (surfaces, insérés et enterrés) Choisir le type de bobinage (concentrique et imbriqué)

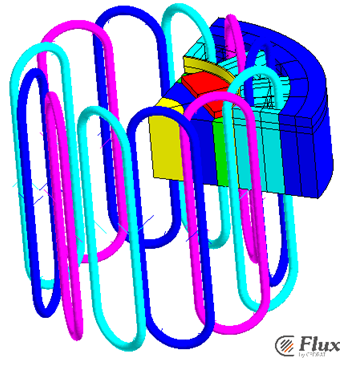

6	Comme sortie, Flux a créé la machine avec: périodicité, symétrie, maillage, bobinage, ensemble mécanique et les régions volumiques

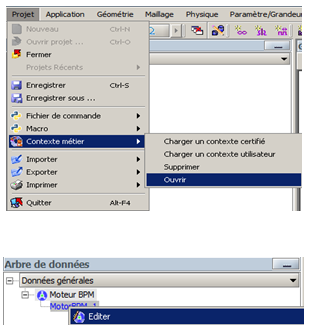

7	L'utilisateur peut modifier la géométrie, le maillage et le bobinage. Pour ce faire : Projet > Contexte métier > Ouvrir Cliquer droit sur Editer

Conseils

Dans le cas du maillage extrusif, si vous modifiez la structure de votre géométrie en dehors du contexte métier, il est recommandé d'affecter un maillage extrusif pour tous les volumes.
Si la symétrie est prise en compte, il est conseillé de renseigner ½ de la longueur réelle du stator, du rotor et de l'aimant dans la direction Oz.
Si un circuit est nécessaire, une fois que votre géométrie est créée avec le bobinage via l'Overlay 3D, 3 bobines non maillées et 3 composants CoilConductor sont créés.
- Créez votre circuit avec 3 nouveaux composants CoilConductor
- Affectez manuellement les nouveaux composants CoilConductor aux bobines non maillées
- Supprimez les composants Coilconductor créés par l'Overlay
