Présentation de l'environnement de travail

La fenêtre Flux

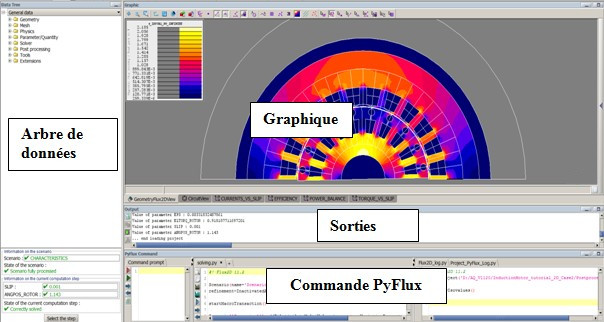

La fenêtre Flux est constituée de plusieurs zones. Ces différentes zones sont identifiées sur la figure ci-dessous.

Configuration de la fenêtre

L'espace de travail de Flux se configure automatiquement en fonction :

  • de la dimension de l'application (2D ou 3D)
  • de l'application physique (pas de physique active, magnétostatique, électrostatique…)
  • du contexte Géométrie / Maillage / Physique / Résolution / Postprocesseur (barres d'outils)
  • ou du sous-contexte (contexte correction de la géométrie CAO…)

Rôle des zones

Les différentes zones et leur rôle principal sont brièvement décrites ci-après :

Elément IHM Fonction
Barre de titre Informations générales :
  • Nom du logiciel, numéro de version

  • Cas d'application (ici Magnéto Statique 3D)

  • Nom du projet traité (ici CASE1.FLU)
Barre de menus Accès aux différents menus :

Projet, Application, Géométrie, Maillage, Physique
Accès aux différents menus :

Paramètre/Grandeur, Résolution, Post processeur
Accès aux différents menus :

Affichage, Vue, Sélection, Outils, Extensions, Aide
Icônes de contexte Accès aux barres d'outils propres au contexte Géométrie
Accès aux barres d'outils propres au contexte Maillage
Accès aux barres d'outils propres au contexte Physique
Accès aux barres d'outils propres au contexte Résolution
Elément IHM Fonction
Barre d'outils du menu Projet

Accès aux commandes du menu Projet :

Nouveau, Ouvrir un projet
Accès aux commandes du menu Projet :

Exécuter un fichier de commande, Enregistrer, Fermer, Quitter
Barre d'outils du menu Outils

Accès aux commandes du menu Outils :

Annuler, Fermer toutes les boîtes
Elément IHM Fonction
Barre d'outils du contexte Géométrie   Commandes du contexte Géométrie :

  • Rentrer dans le contexte sketcher (2D et Skew ou le contexte modeler (3D) pour créer la géométrie


  • Créer des entités géométriques


  • Propager / Extruder


  • Construire des faces / volumes


  • Mesurer


  • Vérifier la géométrie, Contexte de correction de la géométrie CAO
Barre d'outils du contexte Maillage   Commandes du contexte Maillage :


  • Créer des entités du maillage


  • Mailler le domaine / lignes / faces / volumes ;

    Générer des éléments du 2 nd ordre


  • Supprimer le maillage


  • Affecter les discrétisations


  • Structurer le maillage


  • Vérifier le maillage
Barre d'outils du contexte Physique   Commandes du contexte Physique :


  • Créer des entités physiques


  • Créer des paramètres E/S /

    quantités spatiales


  • Importer les matériaux, Orienter un matériau, Affecter les régions, Importer un circuit


  • Vérifier la physique
Barre d'outils du contexte Résolution   Commandes du contexte Résolution :

  • Créer un scénario,

    Options de résolutions


  • Vérifier le projet

  • Résoudre un scénario,

    Continuer la résolution


  • Supprimer les résultats
Barre d'outils du contexte Postprocesseur*   Commandes du contexte Postprocesseur
  • Créer des entités d'exploitation


  • Courbes


  • Isovaleurs


  • Flèches


  • Calculer des grandeurs sur points / grandeurs prédéfinis


  • Evaluer les capteurs

* uniquement pour un problème résolu

Elément IHM Fonction
Barre d'outils des menus pour la Vue   Commandes du menu Vue :


  • Rafraîchir, Cadrer, Agrandir une zone


  • Vue standard 1 / standard 2 / en X /

    en Y / en Z / opposée ; Mode 4 vues


  • Direction de la vue ; Sauvegarder / Restaurer les propriétés graphiques
Barre d'outils des menus pour l'affichage   Commandes du menu Affichage :


  • Afficher les entités géométriques


  • Afficher les numéros des points / lignes


  • Afficher les entités de maillage

  • Afficher les entités physiques

  • Afficher les entités de résolution
Barre d'outils des menus pour la Sélection   Commandes du menu Sélection :


  • Pas de sélection, Sélection libre


  • Sélectionner les entités géométriques

  • Sélectionner les entités physiques


  • Sélectionner les entités d'exploitation
Élément IHM Fonction
Arbre des données

Arborescence des entités du projet Flux.
Graphique

Représentation géométrique du système étudié et des résultats graphiques (isovaleurs, courbes, flèches…)
Sorties

Informations concernant les différentes actions en cours (déroulement du programme) :

  • restauration de données lors de l'ouverture d'un projet,
  • commentaires sur les actions en cours,
  • avancement des calculs lors d'une résolution, etc.
Commande PyFlux

Accès au nouvel éditeur python et à la mémoire des actions réalisées dans le projet
