显示 CFD 结果
在分析浏览器中查看 CFD 仿真的结果。
在“流体”功能区，选择分析 CFD 工具组中的查看 CFD 结果工具。
“分析浏览器”选项
“分析浏览器”包括下列选项。
运行
默认情况下，模型视窗中会显示最新的分析运行。要查看另一个分析的结果，请点击“分析浏览器”顶部运行列表中相应选项。
要从分析浏览器中删除运行，请右键点击相应的运行名称，然后选择删除运行。
结果类型
CFD 分析会生成多种不同的结果类型：压力、速度和温度。点击结果类型列表中的对象，查看相应的结果。

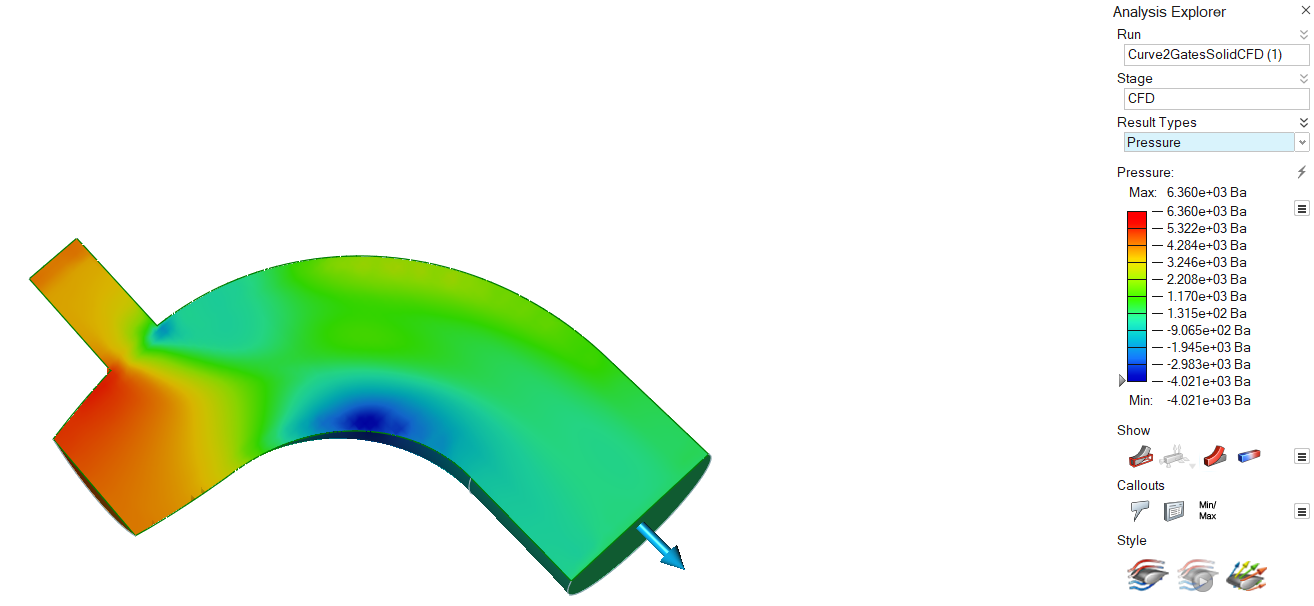

压力
压力结果类型显示应用流体时模型所承受的压力。模型中最红的区域压力最大。

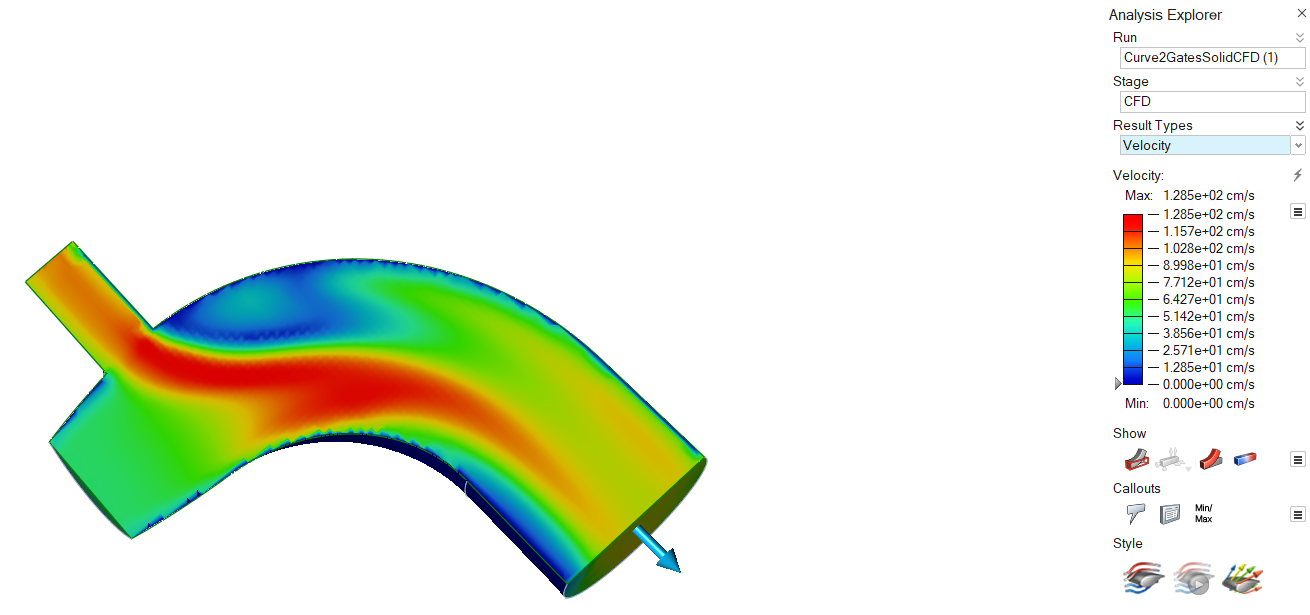

速度
速度结果类型显示应用流体时模型的速度。模型中最红的区域速度最快。

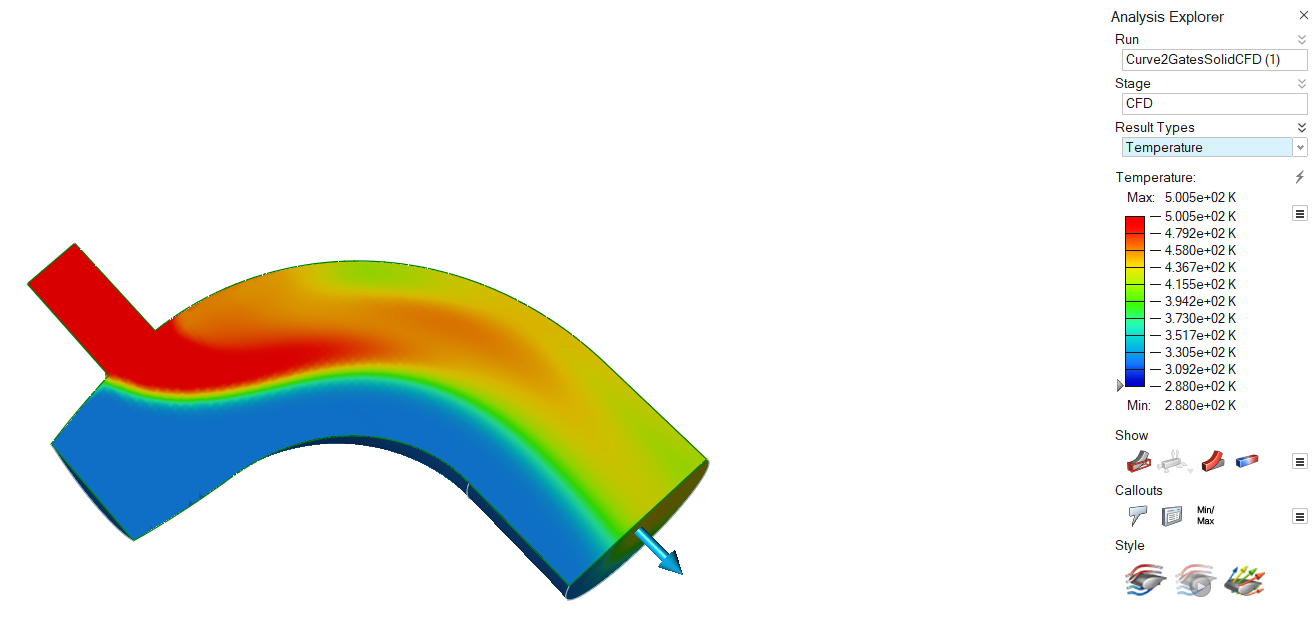

温度
温度结果类型显示应用流体时模型的温度。模型中最红的区域温度最高。
结果滑块
结果滑块可伸缩，为选定的结果类型提供了一个颜色渐变梯度条。
- 要更改结果滑块的上边界值或下边界值，请点击该边界并输入一个新值。点击重置按钮，恢复默认值。
- 要过滤结果，以便遮盖模型中结果大于指定值的区域，请点击并拖动结果滑块上的箭头。要遮盖结果小于指定值的区域，点击
并选择翻转蒙板。选择箭头来输入指定值。 - 要更改结果类型的图例颜色，点击结果滑块旁边的 图标，然后选择图例颜色。
显示/隐藏单元
当“分析浏览器”处于激活状态时，模型视窗左下角的视图控制下面即会出现另一个显示/隐藏单元
图标。
显示选项
确定查看分析结果时模型视窗中所要显示的内容。您可以显示或隐藏初始形状、载荷和固定约束、变形和或云图。
| 选项 | 描述 | 注意 | |
|---|---|---|---|
| 显示/隐藏初始形状 |  |
显示和隐藏作为参考的初始形状。 | |
| 显示/隐藏所有载荷和约束 |  |
显示/隐藏载荷和固定约束。此外，您还可以仅显示当前载荷和固定约束。 | |
| 显示/隐藏变形状态 |  |
显示和隐藏作为参考的变形形状。 | |
| 显示/隐藏云图 |  |
显示/隐藏云图。 | |
| 选项 | |
|
|
| 显示/隐藏单元 | |
显示/隐藏单元边。 | 该图标会在模型视窗左下方的视图控制中出现，当仅在“分析浏览器”处于激活状态时。 |
数据明细
添加视觉数据明细以在分析结果上显示的目标点。
| 选项 | 描述 | 注意 |
|---|---|---|
创建、显示和隐藏数据明细 |
选择创建数据明细；选择显示和隐藏数据明细。 |
|
列出数据明细 |
在表格显示已创建的所有数据明细，包括结果类型和值。每个数据明细都对应选中的运行和载荷工况。 |
|
最小/最大数据明细 |
创建一个数据明细，显示所选结果类型的最小值/最大值的出现位置。 注： 选中安全系数后，即显示最小值。
|
|
| 绘制 | 显示为结构分析所定义的数据明细的时间关系图。对“结果类型”选项所做的更改将与“分析浏览器”上的设置同步。使用该选项可以将多个混合类型的图表放在一个页面上。 注： 要在运动分析回放时显示数据明细图表，请右击图表，然后选择在分析中显示。
|
此选项仅可用于运动零件分析结果。 |
动态数据明细 |
显示现有数据明细中各种结果类型的结果。 注： 如果您在数据明细中启用了“对比结果”功能，则数据明细将变为静态。
|
创建了特定结果类型的数据明细后，点击 图标，然后选择一个不同的结果类型。数据明细中的值反应了新的结果类型。 |
图标，然后点击模型上的一个点来创建数据明细。
类型选项
将结果可视化为静态流线、动画流线或矢量。
| 选项 | 描述 |
|---|---|

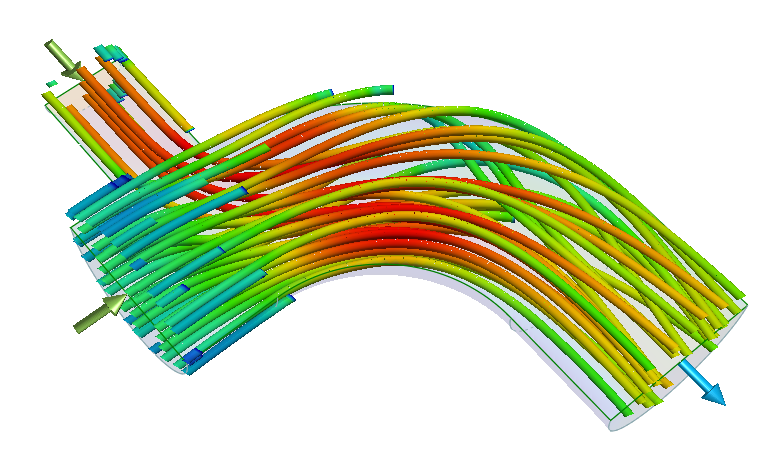

静态流线 |
将结果可视化为静态流线。在小对话框中，可调整以下参数：
 |

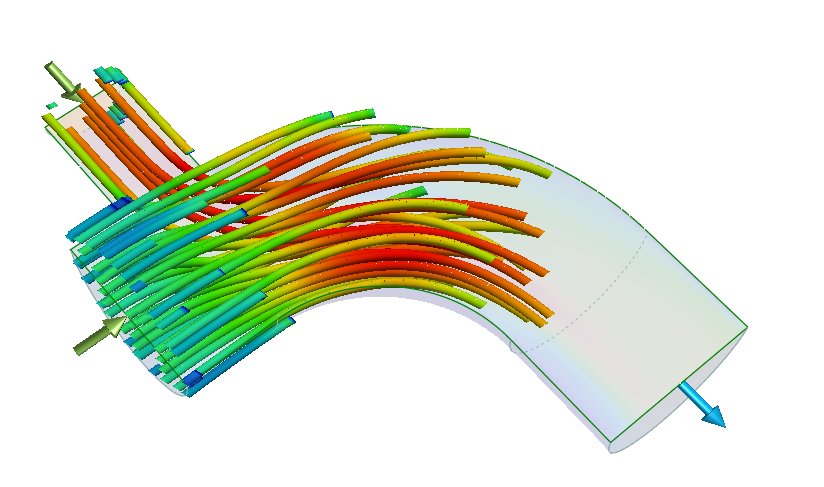

动画流线 |
仅在流线启用时可用。 点击一次该图标可将结果可视化为动画流线。再次点击该图标可跳到动画的末尾。
 |

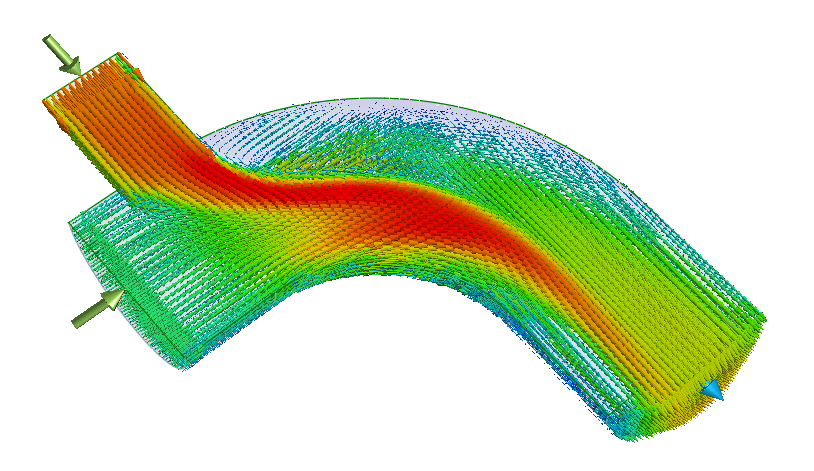

矢量 |
将结果可视化为矢量。在小对话框中，可调整以下参数：
 |
