SS-T: 1010 材料データベース

SimSolidで材料データベースを使用します。

目的
SimSolidは、簡略化されていない形状を使用したパートとアセンブリに対して機能するメッシュレス構造解析を実行しますが、ジオメトリの不完全性に寛容で、数秒から数分で実行を完了します。このチュートリアルでは次の操作を実行します：
  • SimSolidデータベースを編集する方法を学びます。
    • CSVインポートを使用して材料を追加します。
    • context menuを使用して材料を追加します。
    • n-k値で定義した応力ひずみカーブを使用して非線形材料を追加します。
    • 直交異方性材料を追加します。
    • 既存の材料に疲労特性を追加します。
  • 材料データベースを開きます。
  • SimSolid材料データベースを新規に作成します。
モデルの説明
このチュートリアルには以下のファイルが必要です。
  • ImportCSV.csv
  • Stress_strain_curve.csv
  • NewSimSolidMaterialDB.ssm

CSVからの材料のインポート

  1. メインメニューで、Settings > Material databaseをクリックします。


    Figure 1.
  2. ダイアログでEdit currentをクリックします。


    Figure 2.
  3. Apply to all partsをクリックします。Import CSVをクリックします。
  4. Material import unitsポップアップウィンドウで、OKをクリックして、デフォルトの単位（Pa、kg/m3…）を受け入れます。

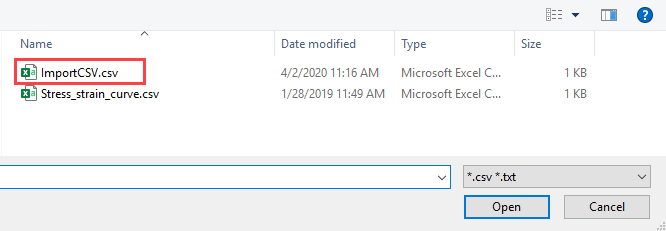

  5. ファイルエクスプローラで、<install_directory>\2021\SimSolid2021\Examples\Material Databaseを参照して、ImportCSV.csvを選択し、Openをクリックします。


    Figure 3.


    Figure 4.

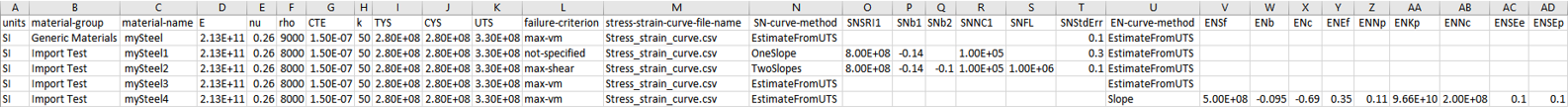

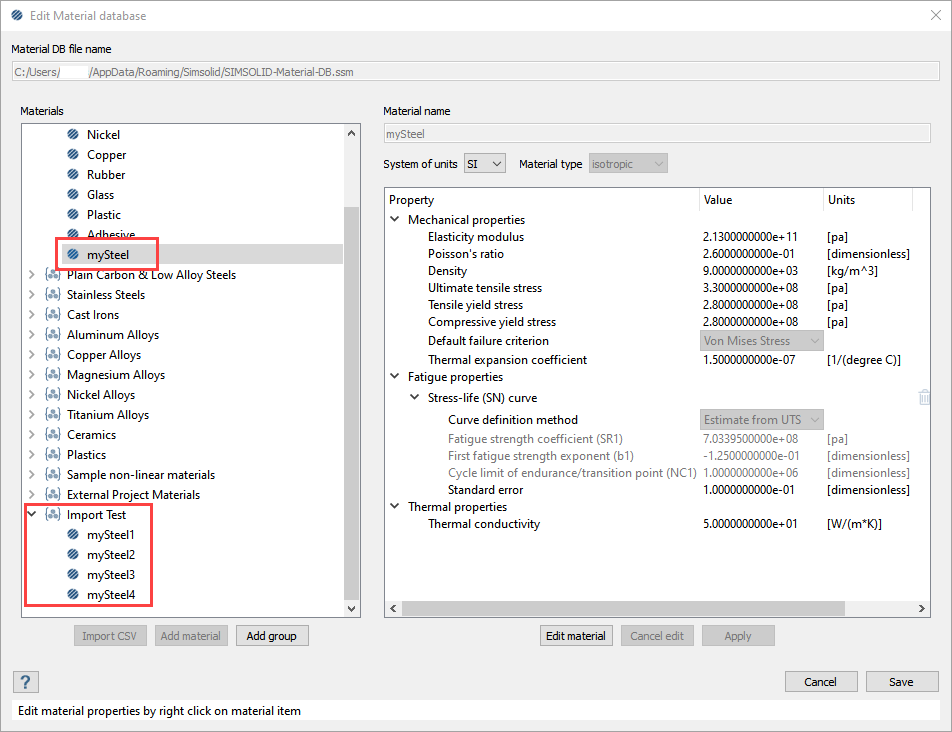

    新規の材料がファイルで指定されたグループ名(Generic MaterialsとImport Test)の下に表示されます。


    Figure 5.

コンテキストメニューからの材料の追加

  1. メインメニューで、Settings > Material databaseをクリックします。


    Figure 6.
  2. ダイアログでEdit currentをクリックします。


    Figure 7.
  3. Generic Materialsを右クリックして、context menuでAdd materialを選択します。


    Figure 8.

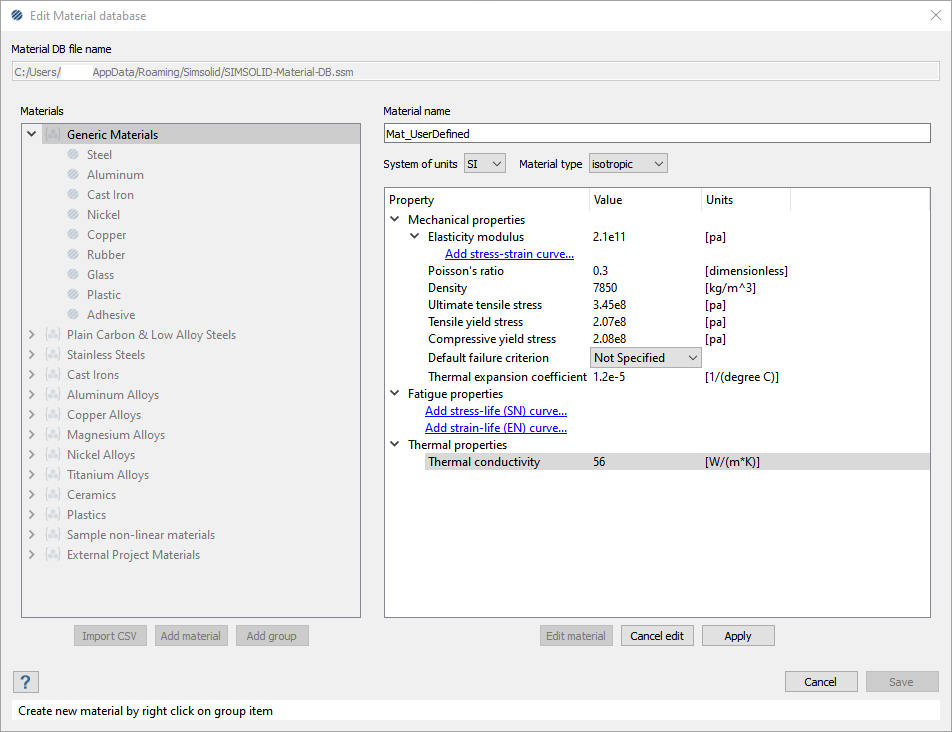

  4. Figure 9に示すように材料名と値を入力します。


    Figure 9.
  5. Applyをクリックします。
  6. 保存をクリックします。Editをクリックします。Closeをクリックします。Apply to all partsをクリックします。Saveをクリックします。

応力ひずみカーブを使用した非線形材料の追加 - CSVからのインポート

  1. メインメニューで、Settings > Material databaseをクリックします。


    Figure 10.
  2. ダイアログでEdit currentをクリックします。


    Figure 11.

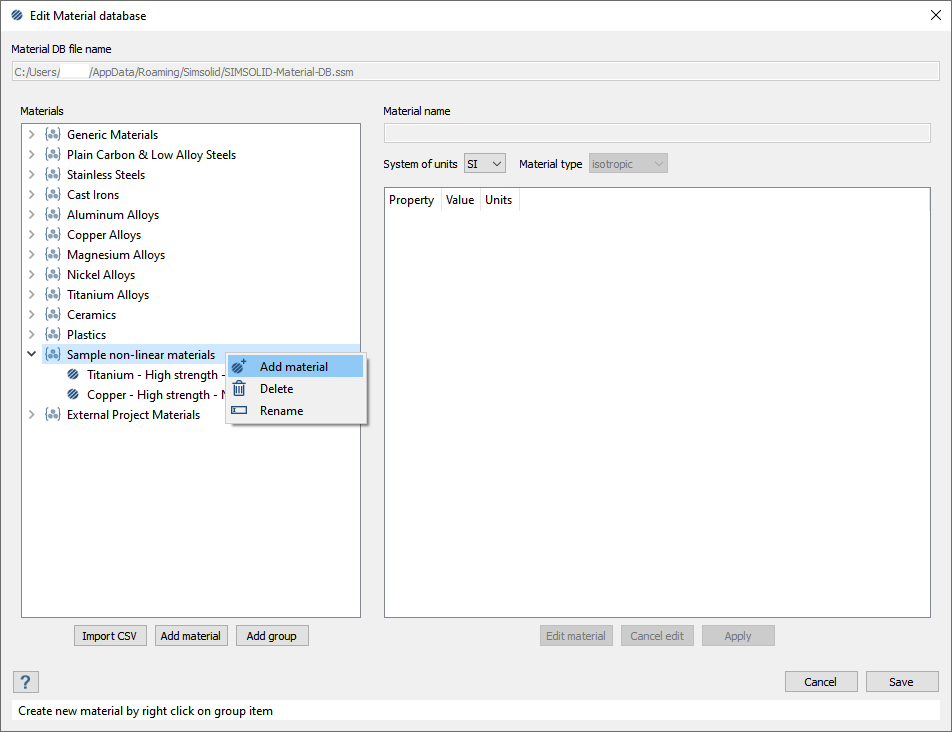

  3. Sample non-linear materialsを右クリックして、context menuでAdd materialを選択します。


    Figure 12.
  4. Add stress-strain curve.を選択します
  5. Editをクリックします。保存をクリックします。Closeをクリックします。Apply to all partsをクリックします。Editをクリックします。
  6. Stress-strain curveダイアログで、Import CSVをクリックします。
  7. Stress-strain curveダイアログで、OKをクリックして、デフォルトの単位（Pa）を受け入れます。
  8. ファイルエクスプローラで、Stress_strain_curve.csvを参照してOpenをクリックします。

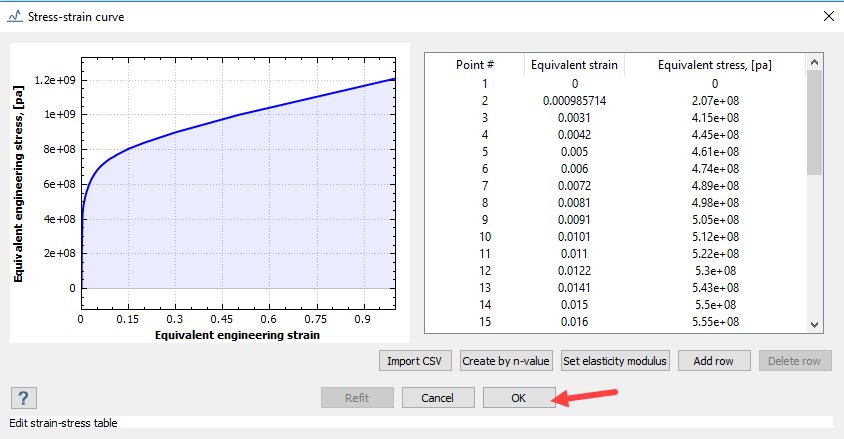

  9. OKをクリックします。


    Figure 13.

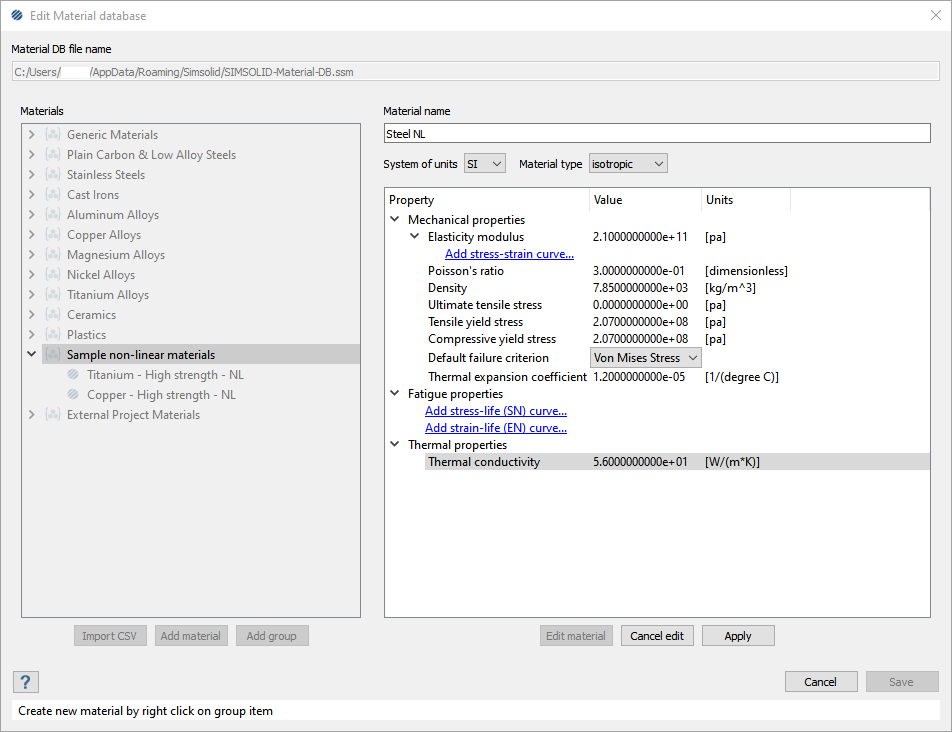

    弾性係数が応力ひずみカーブから計算されます。



    Figure 14.
  10. Material nameにSteel NLと入力します。Figure 14に示すように、その他の材料の値を入力します。
  11. Applyをクリックします。
  12. OKをクリックします。

応力ひずみカーブを使用した非線形材料の追加 - n値による作成

  1. メインメニューで、Settings > Material databaseをクリックします。


    Figure 15.
  2. ダイアログでEdit currentをクリックします。


    Figure 16.
  3. Sample non-linear materialsを右クリックして、context menuでAdd materialを選択します。


    Figure 17.
  4. Add stress-strain curve.を選択します
  5. Editをクリックします。保存をクリックします。Closeをクリックします。Apply to all partsをクリックします。Editをクリックします。

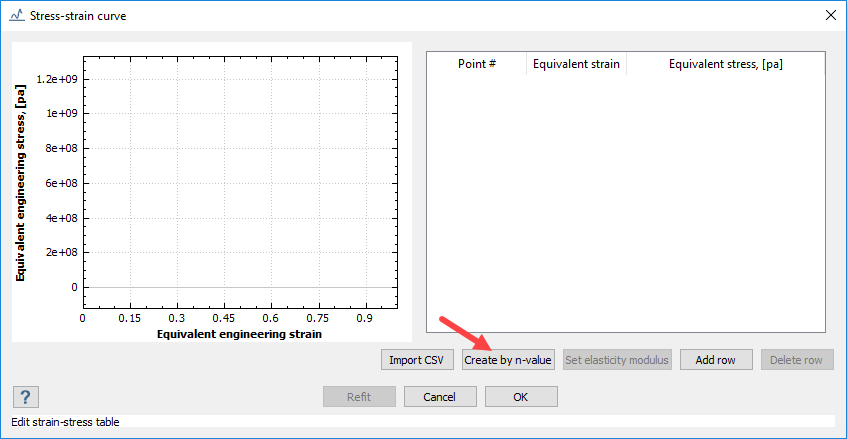

  6. Stress-strain curveダイアログで、Create by n-valuesをクリックします。


    Figure 18.
  7. Stress-strain curve parametersダイアログで、ドロップダウンメニューからLow-carbon steelを選択します。つづいて、をクリックします。その後で、OKをクリックします。


    Figure 19.
  8. Stress-strain curveダイアログでをクリックします。Stress-strain curveダイアログで、OKをクリックします。


    Figure 20.

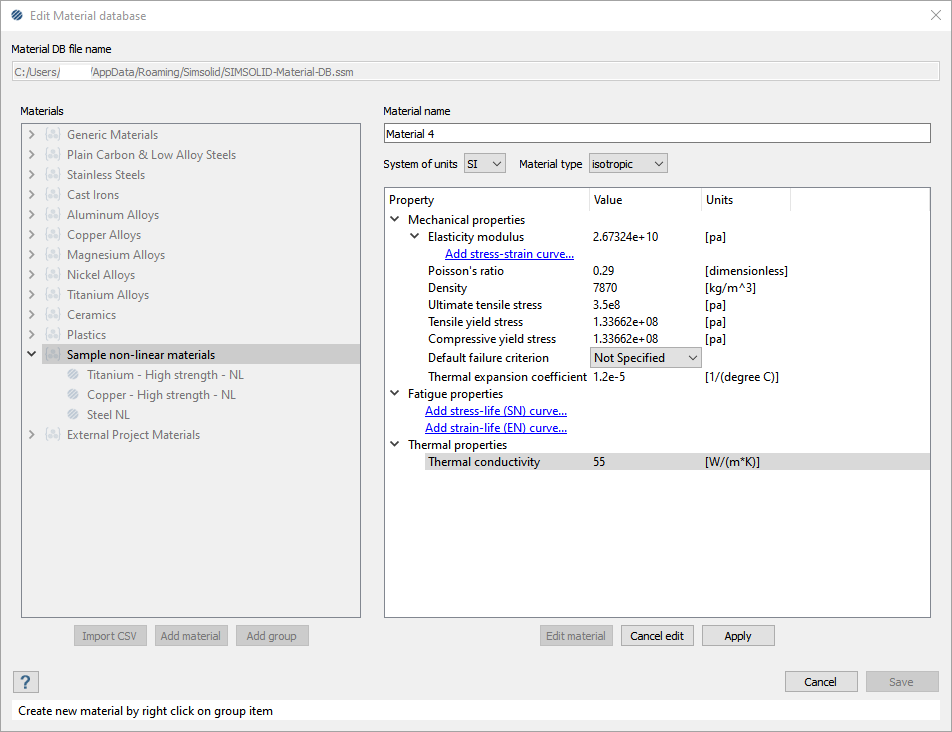

    弾性係数と降伏応力が応力-ひずみカーブから計算されます。


    Figure 21.
  9. Figure 21に示すように、その他の材料の値を入力します。
  10. Applyをクリックします。
  11. 保存をクリックします。Editをクリックします。Closeをクリックします。Apply to all partsをクリックします。Saveをクリックします。

直交異方性材料の作成

  1. メインメニューで、Settings > Material databaseをクリックします。


    Figure 22.
  2. ダイアログでEdit currentをクリックします。


    Figure 23.
  3. 新しいグループを作成します。

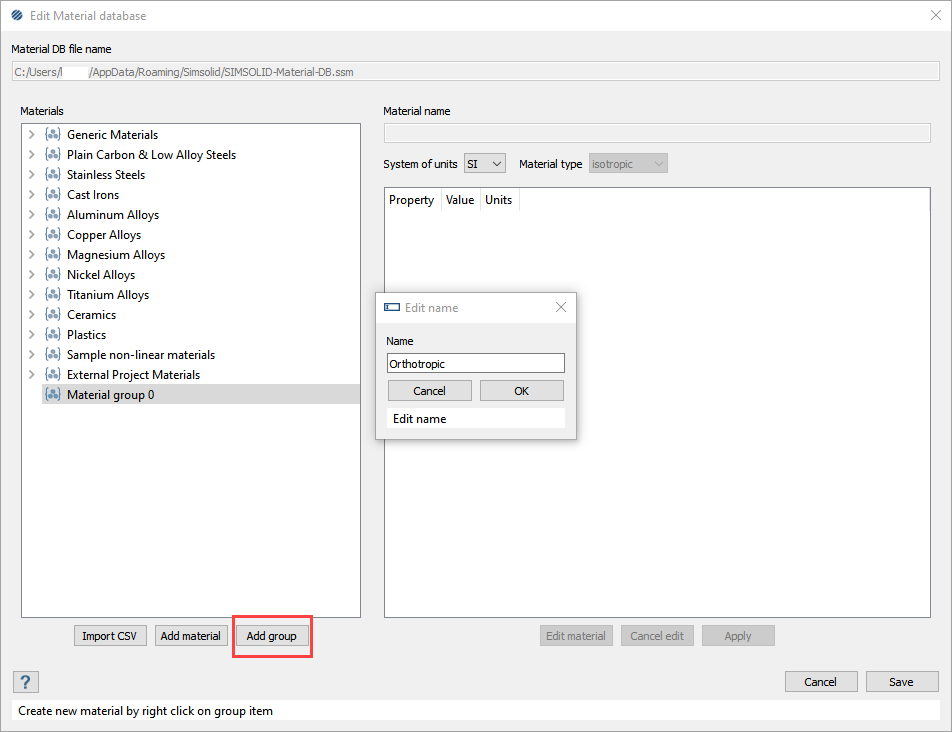

    1. Add groupをクリックします。


      Figure 24.
    2. 新しいグループを右クリックして、context menuからRenameを選択します。
    3. グループ名としてOrthotropicと入力し、OKをクリックします。
  4. 新しいグループを右クリックして、Add materialを選択します。
  5. Material nameに、Western_Pine_Testと入力します。
  6. Material typeとして、ドロップダウンメニューからorthotropicを選択します。

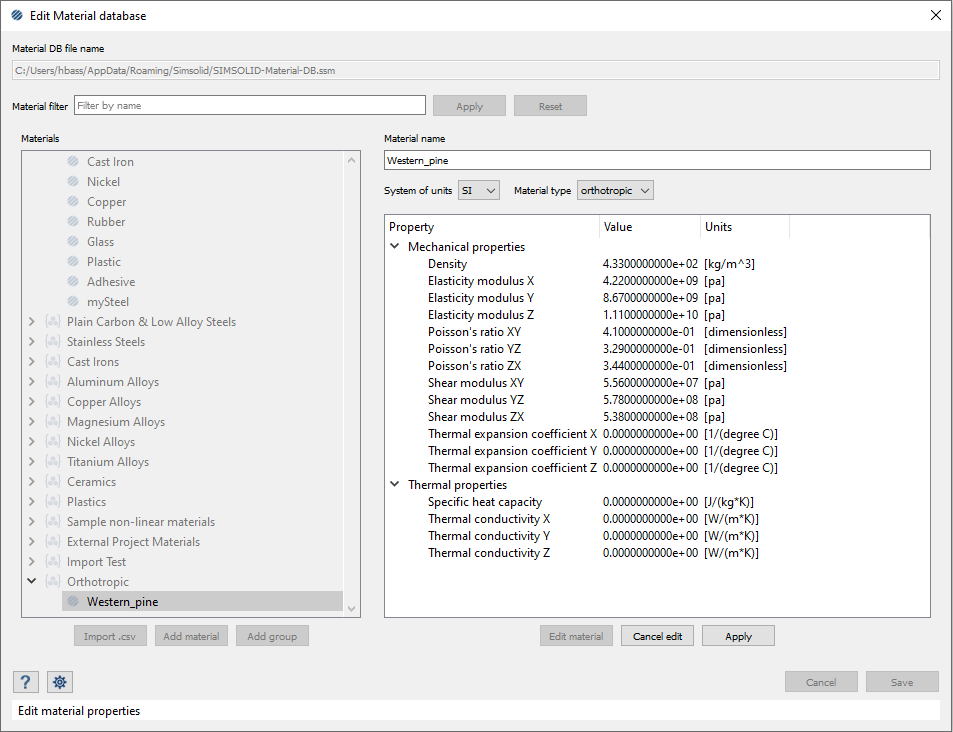

  7. Figure 25に示すように材料値を入力します。


    Figure 25.
    Note: 直交異方性材料は、グローバル座標系でのみ定義できます。直交異方性材料が割り当てられているアセンブリ内のパートを右クリックし、Set orthotropic material geometryを選択して、ローカル座標に合わせて材料特性を再調整します。

疲労曲線の追加

  1. メインメニューで、Settings > Material databaseをクリックします。


    Figure 26.
  2. ダイアログでEdit currentをクリックします。


    Figure 27.
  3. Generic Materialsグループで、Steelを右クリックし、context menuからCopyを選択します。
  4. コピーした資料を編集します。
    1. Steel_Copyを選択します。
    2. Edit materialをクリックします。
  5. 疲労曲線を追加します。

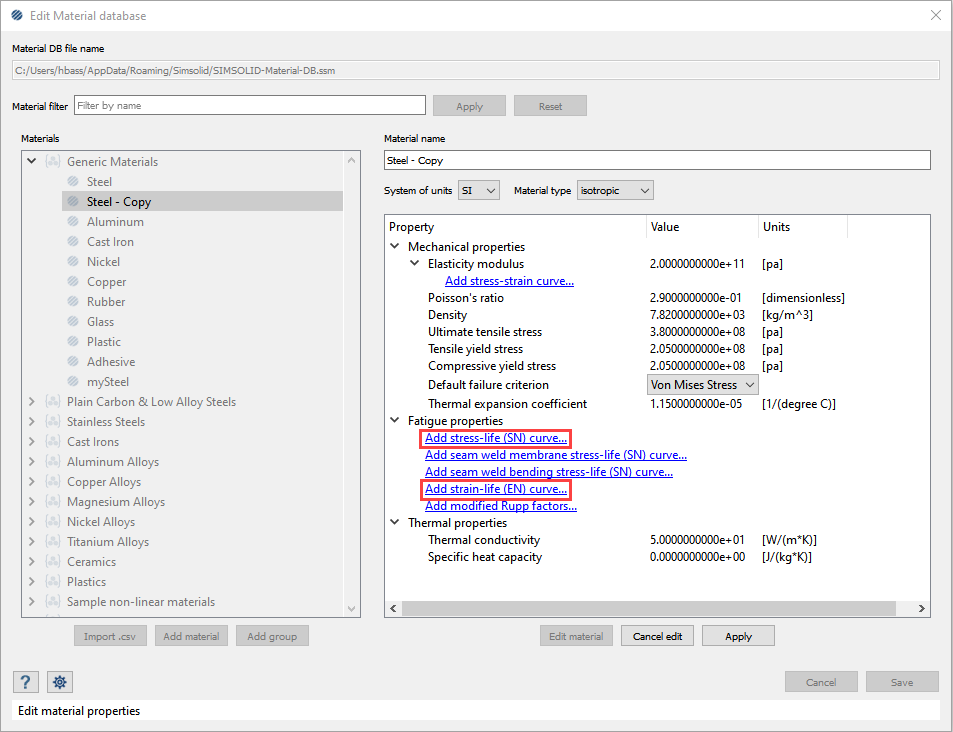

    1. ダイアログの編集フィールドで、Fatigue propertiesブランチを展開して、Add stress-life (SN) curve...をクリックします。


      Figure 28.
    2. Curve definition methodで、One slopeを選択します。
    3. Add strain-life (EN) curve...をクリックします。
    4. Curve definition methodで、Slopeを選択します。Curve definition methodで、Slopeを選択します。

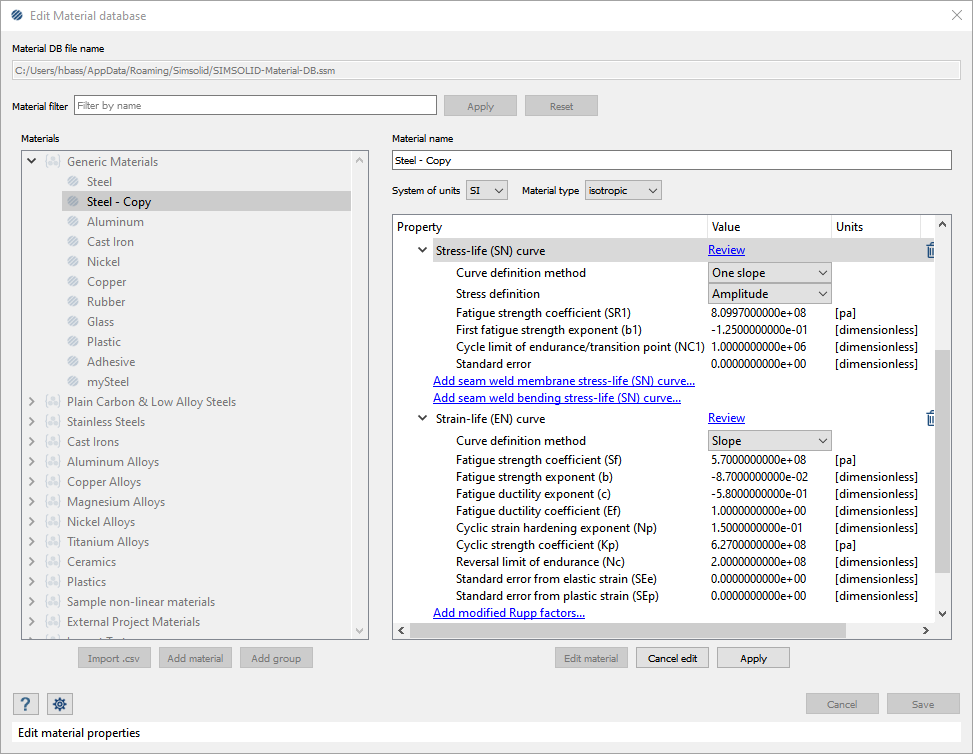

    5. Figure 29に示すように材料値を入力します。


      Figure 29.
      Note: デフォルトでは、Curve definition methodはEstimate from UTSに設定されます。
  6. Applyをクリックします。
  7. 保存をクリックします。Editをクリックします。Closeをクリックします。Apply to all partsをクリックします。Saveをクリックします。

材料データベースを開く

  1. メインメニューで、Settings > Material databaseをクリックします。


    Figure 30.

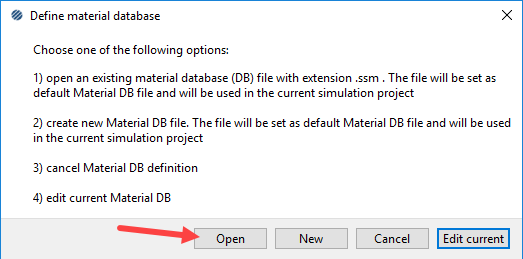

  2. ダイアログでOpenをクリックします。


    Figure 31.

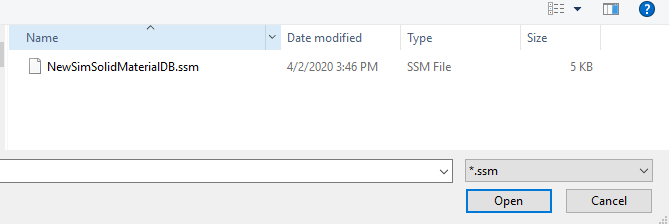

  3. ファイルエクスプローラで、NewSimSolidMaterialDB.ssmを参照してOpenをクリックします。


    Figure 32.
    新しい材料データベースがEdit Material databaseダイアログに表示されます。


    Figure 33.
    Note: チュートリアルが完了した後、デフォルトのSimSolid材料データベースを必ず開き直します。1から3の手順を繰り返して、SIMSOLID-Material-DB.ssm（C:\users\<username>\AppData\Roaming\Simsolid\SIMSOLID Material DB.ssm）を読み込みます。

材料データベースの追加

  1. メインメニューで、Settings > Material databaseをクリックします。


    Figure 34.

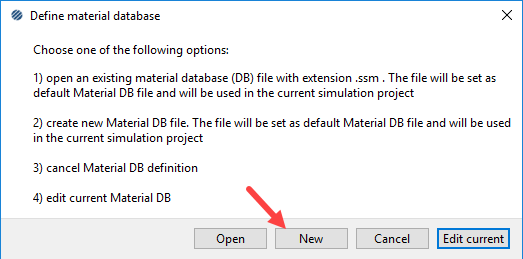

  2. ダイアログでNewをクリックします。


    Figure 35.

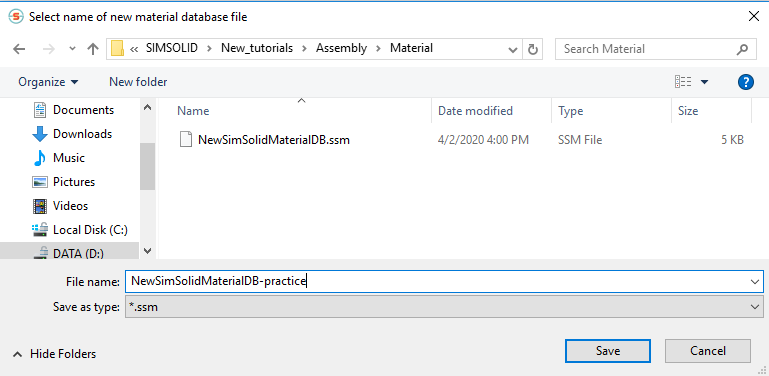

  3. ファイルエクスプローラで、File nameにNewSimSolidMaterialDB-practiceと入力してSaveをクリックします。


    Figure 36.

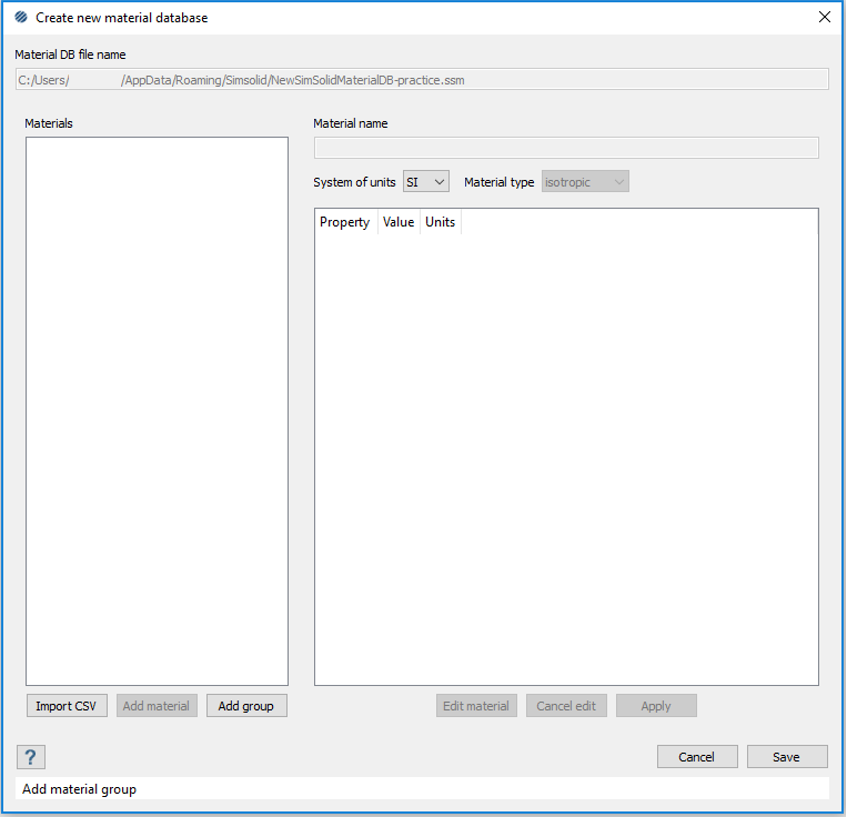

    新しい材料データベースがEdit Material databaseダイアログに表示されます。このダイアログで新しい材料を追加できます。


    Figure 37.
    Note: チュートリアルが完了した後、デフォルトのSimSolid材料データベース（C:\users\<username>\AppData\Roaming\Simsolid\SIMSOLID Material DB.ssm）を必ず開き直します。
