Workflow d'import de maillage dans Flux

Introduction

Cette section présente les étapes à suivre dans Flux pour réaliser l'import de maillage (import de fichier de type Nastran).

Workflow

Dans le tableau suivant sont présentées les étapes à suivre dans Flux dans un scénario nominal

Phase	Description	Illustration
1	Ouvrir Flux, dans le contexte hors Modeler.
2	Importer le maillage Projet > Importer > Importer maillage > Importer maillage d'un fichier HyperMesh/SimLab/OptiStruct (Nastran) Sélectionner le fichier Nastran (ou OptiStruct) d'import Définir le repère et l'unité de longueur si besoin Changer « l'angle de séparation des faces » si besoin. Cet angle correspond à l'angle minimal de séparation des facettes* (deux facettes formant un angle supérieur ou égal à cette valeur sont séparées en deux faces. Pour un angle inférieur à la valeur, les facettes sont fusionnées). Centrer ou non la géométrie Vérifier ou non la géométrie Cela permet de réaliser une vérification « légère & rapide » des défauts géométrique de type : Points confondus, intersections entre lignes. Pour réaliser une vérification géométrique complète, lancer la commande : Géométrie > Vérifier la géométrie Suite à l'import, on retrouve dans Flux : Les éléments de maillage Un «objet maillage» contenant le maillage importé Les lignes, faces issues de la fusion des facettes, et les volumes issues des composants dans SimLab/HyperMesh Les régions volumiques issues également des composants Note: * une facette correspond à une face élémentaire définie par un élément surfacique de maillage
3	Il est possible de créer la boite infini dans Flux après import du maillage (si la boite d'air n'a pas été créée dans SimLab ou HyperMesh) : Créer la boite infini : Physique > Boite infini > Créer Compléter la boite infini afin de générer le volume d'air ainsi que le maillage associé : Physique > Boite infini > Compléter boite infini Choisir l'option : « Création géométrie et maillage suite à un import de maillage »

Phase

Description

Illustration

Ouvrir Flux, dans le contexte hors Modeler.

Importer le maillage

Projet > Importer > Importer maillage > Importer maillage d'un fichier HyperMesh/SimLab/OptiStruct (Nastran)

Sélectionner le fichier Nastran (ou OptiStruct) d'import
Définir le repère et l'unité de longueur si besoin
Changer « l'angle de séparation des faces » si besoin. Cet angle correspond à l'angle minimal de séparation des facettes* (deux facettes formant un angle supérieur ou égal à cette valeur sont séparées en deux faces. Pour un angle inférieur à la valeur, les facettes sont fusionnées).
Centrer ou non la géométrie
Vérifier ou non la géométrie

Cela permet de réaliser une vérification « légère & rapide » des défauts géométrique de type : Points confondus, intersections entre lignes. Pour réaliser une vérification géométrique complète, lancer la commande : Géométrie > Vérifier la géométrie

Suite à l'import, on retrouve dans Flux :

Les éléments de maillage
Un «objet maillage» contenant le maillage importé
Les lignes, faces issues de la fusion des facettes, et les volumes issues des composants dans SimLab/HyperMesh
Les régions volumiques issues également des composants

Note: * une facette correspond à une face élémentaire définie par un élément surfacique de maillage

Il est possible de créer la boite infini dans Flux après import du maillage (si la boite d'air n'a pas été créée dans SimLab ou HyperMesh) :

Créer la boite infini : Physique > Boite infini > Créer

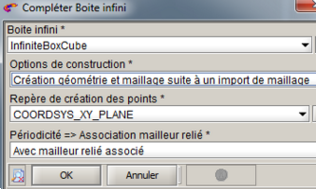

Compléter la boite infini afin de générer le volume d'air ainsi que le maillage associé :
Physique > Boite infini > Compléter boite infini

Choisir l'option : « Création géométrie et maillage suite à un import de maillage »
