Modal FRF - Plot Response

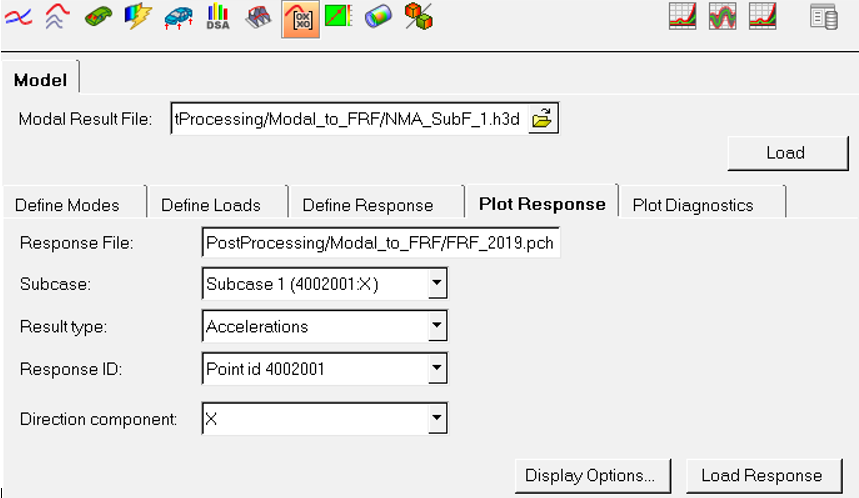

応答のオプションをプロットします。

Response File: FRF結果を含む結果PUNCHファイルからの情報
Subcase: ドロップダウンメニューからサブケースを選択します。
Result type: 応答のタイプ、変位、速度および加速度を選択します。
Response ID: ドロップダウンメニューから応答のグリッドIDを選択します。
Direction component: ドロップダウンメニューから応答のグリッドIDの成分を選択します。
Display Options: Display Optionsダイアログでは、スケール、太さ、プロットレイアウトなど、応答プロットをカスタマイズすることが可能です。

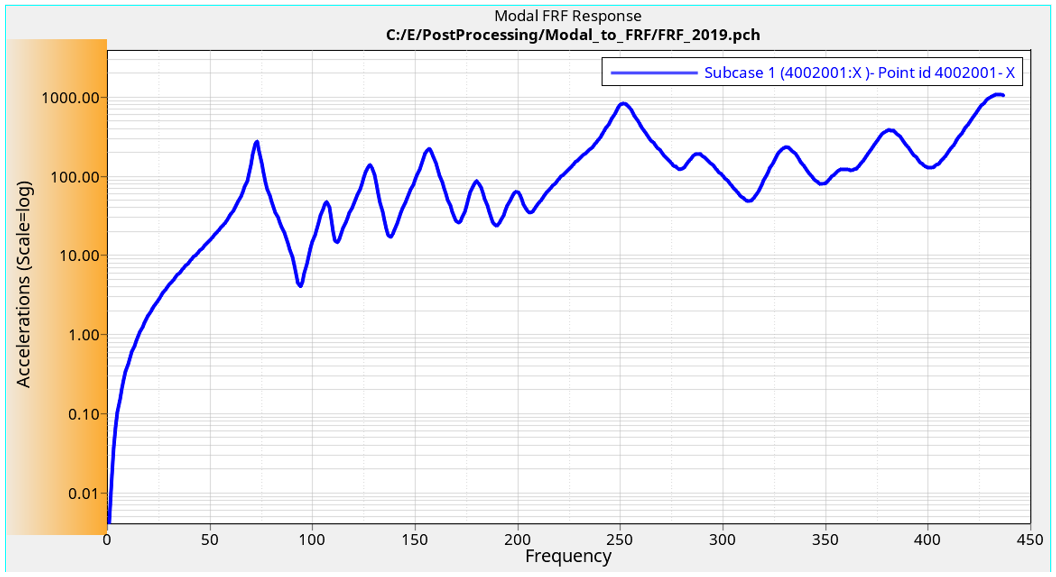

Load Response: 結果選択のオプションを選び終えたら、Load Responseをクリックし、応答カーブを表示させます。
