ツールコンポーネントの編成

ツールコンポーネントの編成は重要なステップで、モデルの設定中、いつでも実行できますが、形状のクリーニングの直後に編成するのが理想的です。

ツールたわみモジュールは、同一の名前を持つコンポーネント、およびパート名にスペース / 特殊文字を含むコンポーネントをサポートしていません。ツールコンポーネントの編成で、この問題が自動的に解決されます。ただし、コンポーネントを編成しない場合、モデル内のすべてのコンポーネントは、解析でツールコンポーネントと見なされます。

モデルには対象加工物コンポーネントを含めることができますが、これらは押出タブと同様に標準の名前で編成する必要があります。モデルにビレットが含まれる場合、自動的にこれを使用して、ビレットがツールに接触する場所が決定され、そこに圧力荷重が適用されます。

ソリッドは次の2つの方法で編成できます：

  1. モデリングウィンドウでソリッドを右クリックします。
  2. Modelブラウザを使用します。

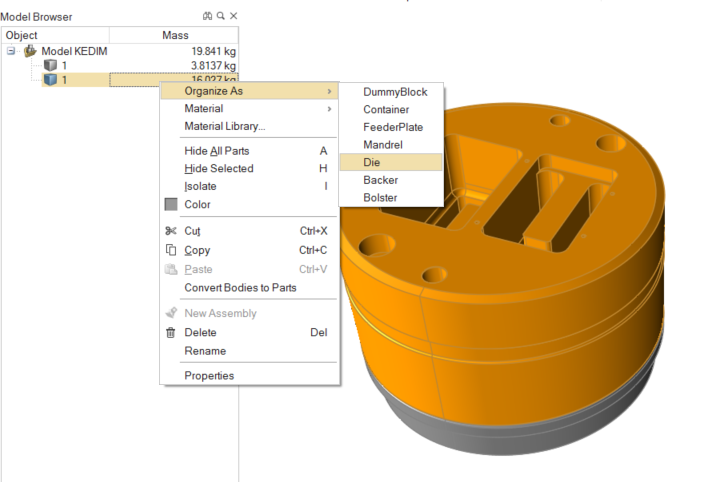

Modelブラウザを使用したツールコンポーネントの編成

  1. Modelブラウザで、編成するパート名を右クリックします。
    パート内のソリッドがハイライトされます。
  2. Organize Asを選択します。
    新しいパネルが開き、可能なコンポーネント名のリストが表示されます。
  3. 適切なコンポーネント名を選択します。
    パートの名前がこのコンポーネント名に変更されます。
  4. すべてのパートが適切な名前で編成されるまで、このステップを繰り返します。
  5. 自動的に割り当てられた色を変更するには、コンポーネントを右クリックして、自由に色を選択します。


Figure 1.

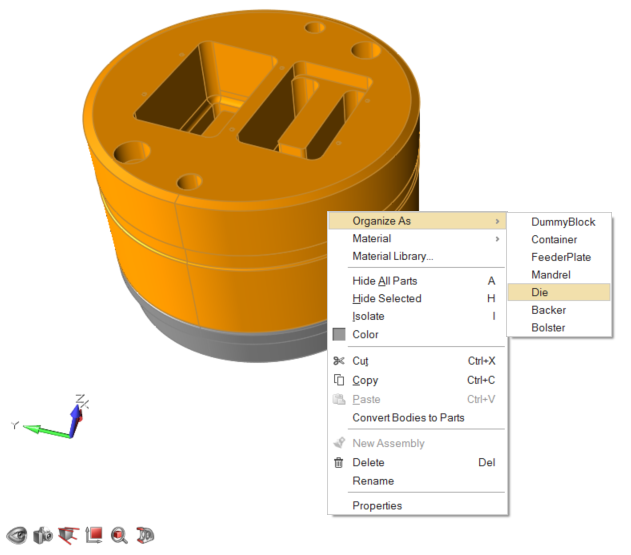

コンテキストメニューを使用したツールコンポーネントの編成

  1. 新しいコンポーネントに編成するすべてのソリッドを選択します。
  2. Organize Asを選択します。
    新しいパネルが開き、可能なコンポーネント名のリストが表示されます。
  3. 適切なコンポーネント名を選択します。
    パートの名前がこのコンポーネント名に変更されます。
  4. すべてのパートが適切な名前で編成されるまで、このステップを繰り返します。
  5. 自動的に割り当てられた色を変更するには、コンポーネントを右クリックして、自由に色を選択します。
