ツールコンポーネントの編成

ツールコンポーネントの編成は重要なステップで、モデルの設定中、いつでも実行できますが、形状のクリーニングの直後に編成するのが理想的です。

ツールたわみモジュールは、同一の名前を持つコンポーネント、およびパート名にスペース / 特殊文字を含むコンポーネントをサポートしていません。ツールコンポーネントの編成で、この問題が自動的に解決されます。ただし、コンポーネントを編成しない場合、モデル内のすべてのコンポーネントは、解析でツールコンポーネントと見なされます。

モデルにはその他のポリマーコンポーネントを含めないでください。この前提は、次のリリースで緩和されます。

ソリッドは次の2つの方法で編成できます：

  1. モデリングウィンドウでソリッドを右クリックします。
  2. Modelブラウザを使用します。

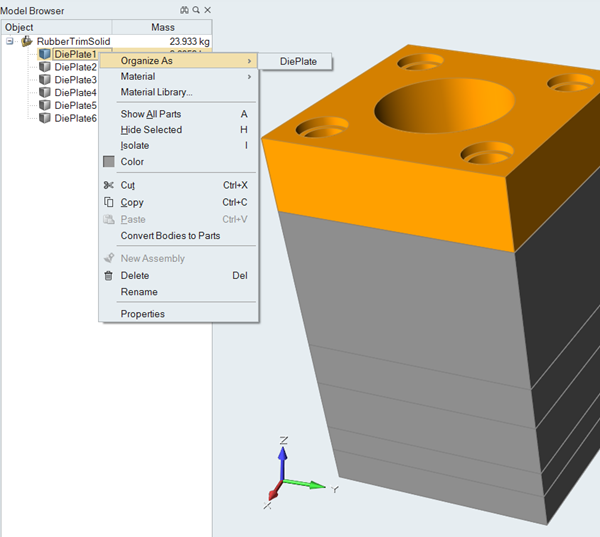

Modelブラウザを使用したツールコンポーネントの編成

  1. Modelブラウザで、編成するパート名を右クリックします。
    パート内のソリッドがハイライトされます。
  2. Organize As > DiePlateを選択します。
  3. すべてのパートが編成されるまで、このステップを繰り返します。


Figure 1.

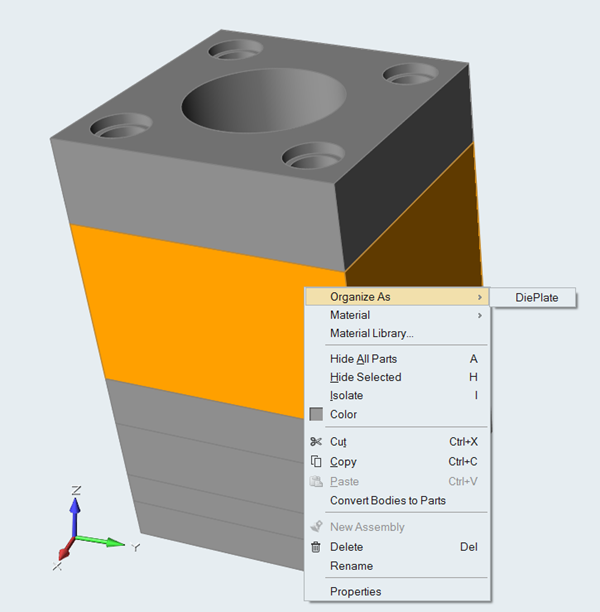

コンテキストメニューを使用したツールコンポーネントの編成

  1. 新しいコンポーネントに編成するすべてのソリッドを選択します。
  2. Organize As > DiePlateを選択します。
  3. すべてのパートが編成されるまで、このステップを繰り返します。
