设置并运行流体仿真

使用默认设置为选定零件运行流体仿真。

1. 在“流体”功能区，点击分析流体工具组中的流体快速运行 按钮。


2. 让分析运行完成。

使用自定义设置运行流体仿真。

1. 在“流体”功能区，点击“运行流体分析”工具组中的自定义流体运行工具。


2. 自定义设置：

   表 1. 仿真选项卡

   选项	描述
   名称	输入仿真的名称。
   低-高分辨率	向左拖动滑块，进行快速、低分辨率仿真。向右拖动滑块以提高分辨率。
   体素尺寸	定义用于计算的体素网格的大小。
   体素数量	设置要在仿真域中使用的体素数量。
   区域细化	创建或编辑您希望细化网格的零件区域。
   显示网格	启用可显示将在零件侧生成的网格。

   表 2. 高级选项卡

   选项	描述
   终止标准	在满足所选条件时停止仿真。 物理学和方程式：当同时满足物理学条件和方程式条件时，停止仿真。 物理学或方程式：当满足物理学条件或方程条件（以最先发生者为准）时，停止仿真。 物理学：在满足物理学收敛条件时停止仿真。 方程式：在满足方程式条件时停止分析。
   输出频率步数	定义仿真的输出频率步骤。
   最大时间步数	定义仿真中允许的最大时间步数。
   流体类型	选择一种流体类型。 湍流：湍流以颗粒的混沌运动为特征。大多数目标工程流都有湍流。 层状：当流体在平行层中流动时，就会产生层流。只有在雷诺数非常低时才会出现这种情况。
   验证 GPU	检查支持的 NVIDIA GPU 是否可用于运行仿真。

   注： 要恢复为默认设置，点击重置按钮并选择默认。
3. 点击运行按钮。

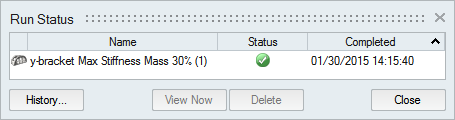

查看当前运行的状态，以及尚未查看的当前模型的运行情况。要查看以往的运行，您需要查看运行记录。

1. 将鼠标悬停在分析图标上，然后选择运行状态工具。


   会显示“运行状态”窗口。


2. 当运行结束后，查看其状态。

   状态	描述	注意
   	运行成功结束。	“分析”图标上的绿色旗帜也表明运行成功结束。点击绿色旗帜显示结果。
   	运行未完成。	如果运行分析，则运行未完成。部分（并非所有）结果类型可供使用。此时应该运行一个新分析以生成完整的结果。 如果运行优化，则运行已结束但出现警告或违规提示。更多信息，请双击“运行状态”对话框中的运行名称，然后点击“形状浏览器”中的设计违规按钮。
   	运行失败，没有产生有意义的结果。	“分析”图标上的红色旗帜也表明运行失败。

3. 查看一个或更多运行。
   • 要查看运行，双击所在行。
   • 要查看多个运行，按住 Ctrl 或 Shift 键的同时点击行，然后点击现在查看按钮。
     注： 如果多个运行都与同一个零件相关联，有关该零件的最新的运行结果将会显示在模型视窗中。

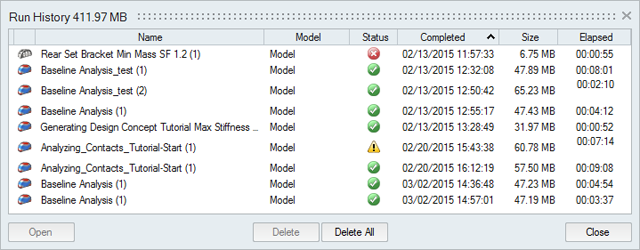

查看、排序、打开和删除当前和之前模型的历史运行。

1. 将鼠标悬停在分析或分析流体图标上，然后选择运行状态工具。


   会显示运行记录。


2. 查看运行状态。

   状态	描述	注意
   	运行成功结束。
   	运行未完成。	如果运行分析，则运行未完成。部分（并非所有）结果类型可供使用。此时应该运行一个新分析以生成完整的结果。 如果运行优化，则运行已结束但出现警告或违规提示。更多信息，请双击“运行状态”对话框中的运行名称，然后点击“形状浏览器”中的设计违规按钮。
   	运行失败，没有产生有意义的结果。

3. 要查看运行，双击所在行。
