显示流体结果

在分析浏览器中查看流体仿真的结果。

在“流体”功能区，选择分析流体工具组中的查看流体结果工具。

“分析浏览器”选项

“分析浏览器”包括下列选项。

运行

默认情况下，模型视窗中会显示最新的分析运行。要查看另一个分析的结果，请点击“分析浏览器”顶部运行列表中相应选项。

要从分析浏览器中删除运行，请右键点击相应的运行名称，然后选择删除运行。

结果类型

流体分析会生成多种不同的结果类型，包括：压力、速度和温度。点击结果类型列表中的对象，查看相应的结果。

压力

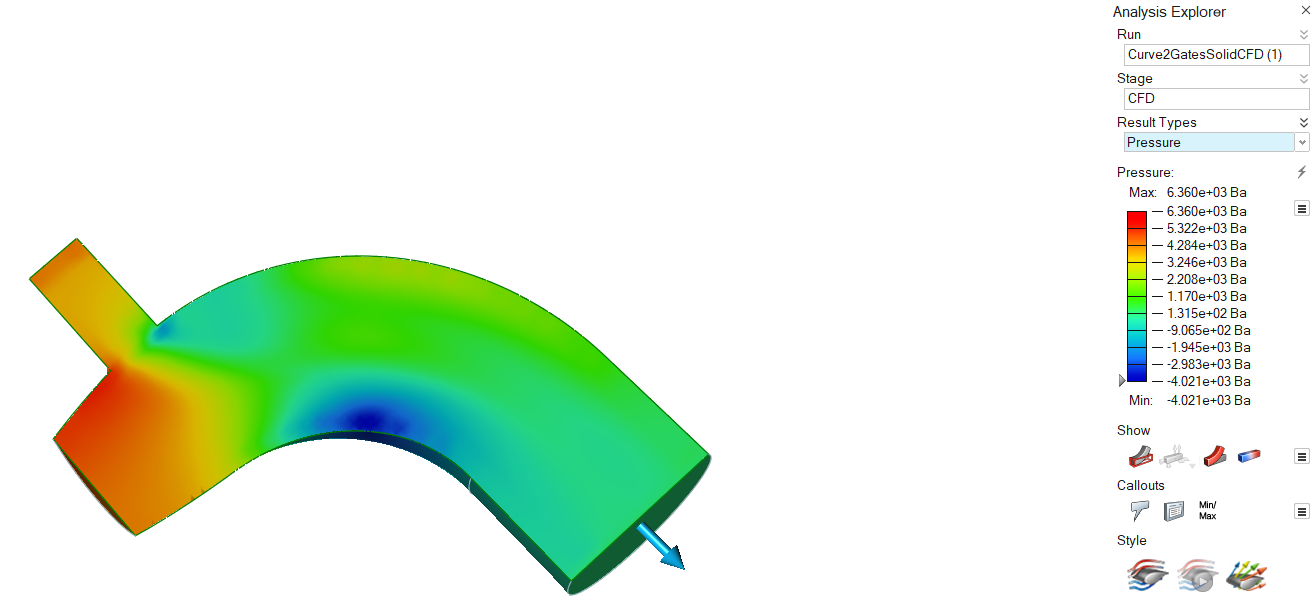

压力结果类型显示应用流体时模型所承受的压力。模型中最红的区域压力最大。

速度

速度结果类型显示应用流体时模型的速度。模型中最红的区域速度最快。

温度

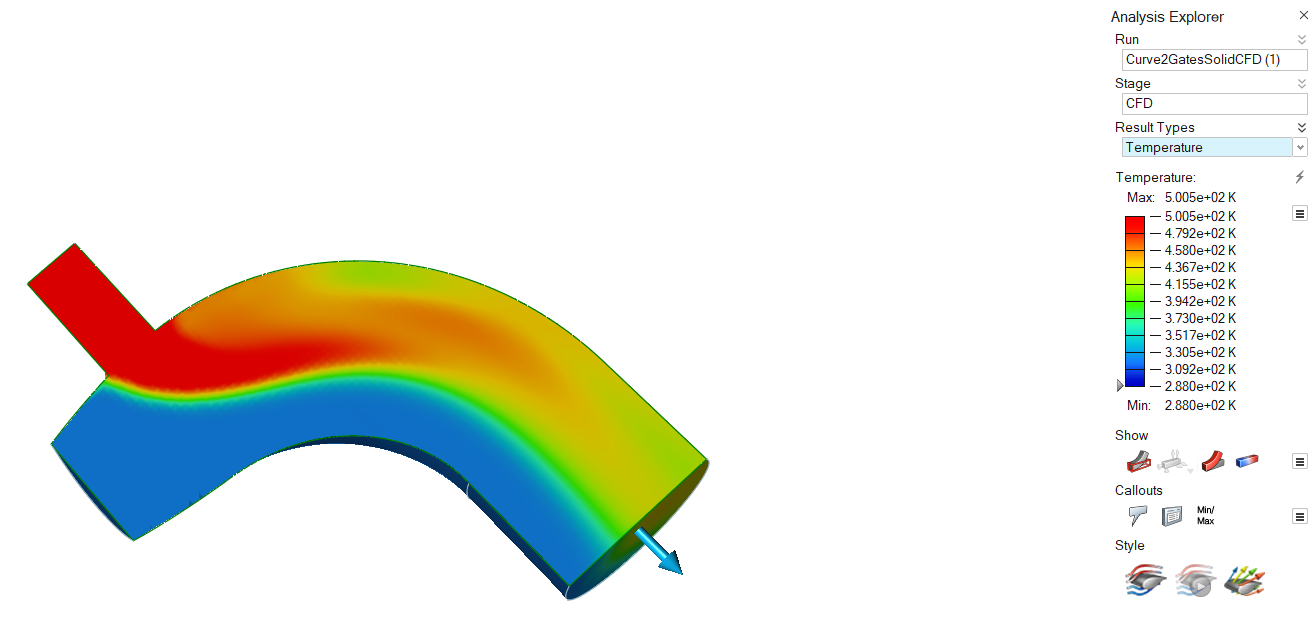

温度结果类型显示应用流体时模型的温度。模型中最红的区域温度最高。

结果滑块

结果滑块可伸缩，为选定的结果类型提供了一个颜色渐变梯度条。

  • 要更改结果滑块的上边界值或下边界值，请点击该边界并输入一个新值。点击重置按钮，恢复默认值。
  • 要过滤结果，以便遮盖模型中结果大于指定值的区域，请点击并拖动结果滑块上的箭头。要遮盖结果小于指定值的区域，点击 并选择翻转蒙板。选择箭头来输入指定值。
  • 要更改结果类型的图例颜色，点击结果滑块旁边的 图标，然后选择图例颜色。

显示/隐藏单元

当“分析浏览器”处于激活状态时，模型视窗左下角的视图控制下面即会出现另一个显示/隐藏单元 图标。

显示选项

确定查看分析结果时模型视窗中所要显示的内容。您可以显示或隐藏初始形状、载荷和固定约束、变形和云图。

选项 描述 注意
选项
  • 动画插值：向结果云图添加动画效果。
  • 混合云图：在混合云图和非混合云图之间进行切换。
  • 向量图：显示位移结果类型的方向向量。

显示/隐藏单元 显示/隐藏单元边。 该图标会在模型视窗左下方的视图控制中出现，当仅在“分析浏览器”处于激活状态时。

类型选项

将结果可视化为静态流线、动画流线或矢量。

选项 描述
静态流线

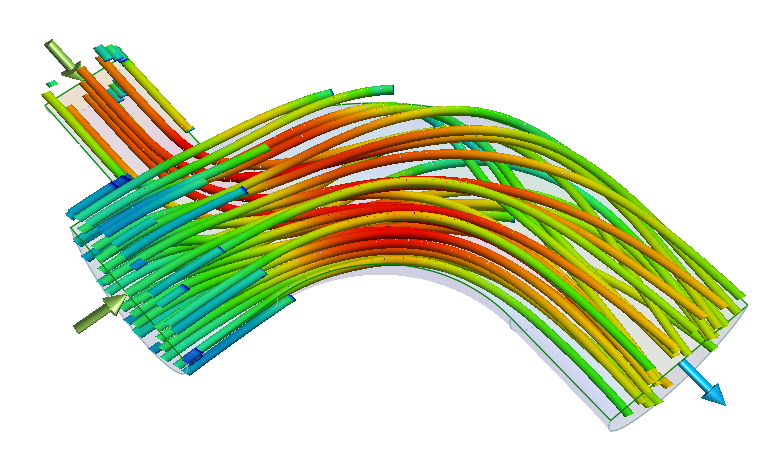

 将结果可视化为静态流线。在小对话框中，可调整以下参数：
  • 直径：定义渲染为管道的每条流线的直径。
  • 密度：定义显示的流线密度。
动画流线

 仅在流线启用时可用。

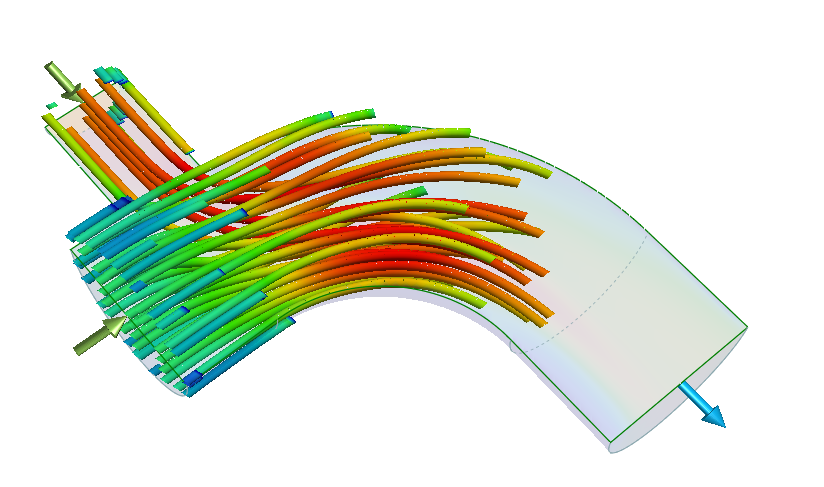

点击一次该图标可将结果可视化为动画流线。再次点击该图标可跳到动画的末尾。
矢量

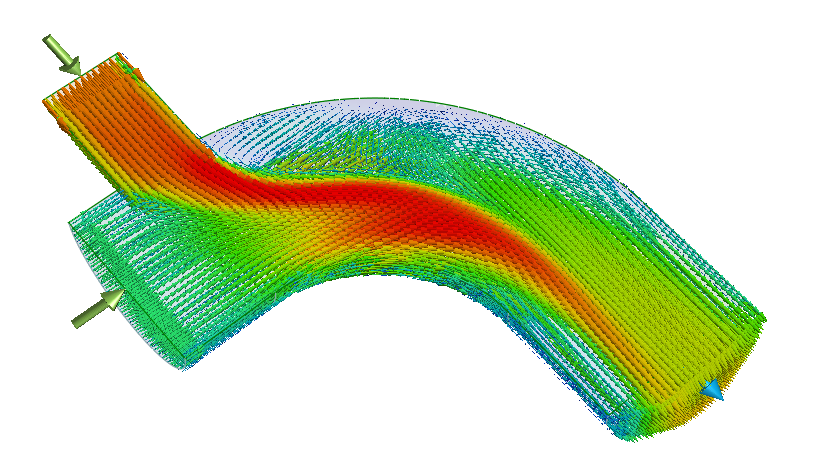

 将结果可视化为矢量。在小对话框中，可调整以下参数：
  • 长度：定义每个矢量的长度。
  • 密度：定义显示的矢量密度。
