查看收敛图和表

监控工程量和方程残差的收敛。

1. 运行流体仿真。
2. 运行仿真时，在“流体”功能区，选择分析流体工具组中的查看收敛图工具。


   此时会弹出“收敛图”窗口。



3. 选择可显示工程量（默认）或数值收敛结果。

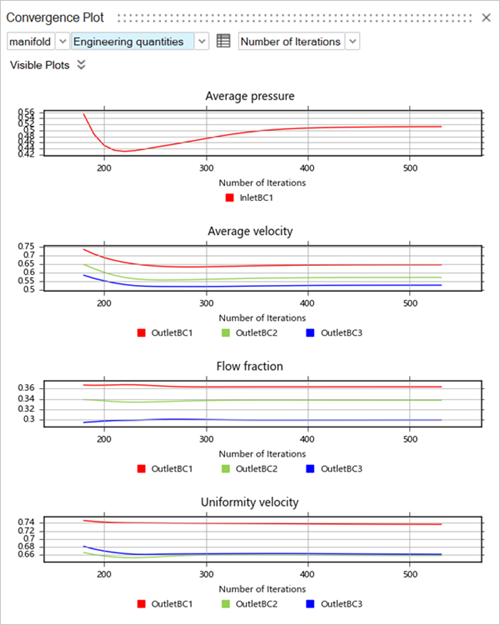

4. 要查看工程量选项，请从下拉菜单中选择工程量。

   要	则
   选择要查看的收敛图	选择可见图表旁边的 ，然后启用或禁用以下开关： 平均压力 平均速度 流动系数 均匀速度
   在表中显示收敛数据	点击显示收敛图图标 。收敛图窗口中的数据将在模型视窗中显示为表格。
   绘制随时间（秒）的结果	从下拉菜单中选择秒。
   绘制随迭代次数的结果	从下拉菜单中选择迭代次数。

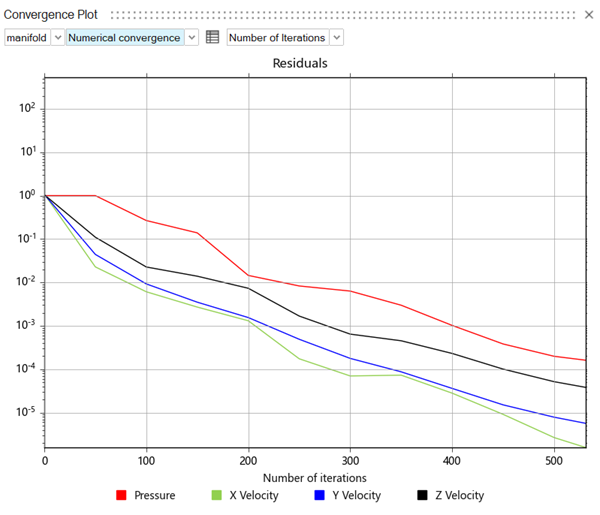

5. 要查看数值收敛选项，请从下拉菜单中选择数值收敛。
   此时将显示来自分析的方程残差。


   要	则
   绘制随时间（秒）的结果	从下拉菜单中选择秒。
   绘制迭代次数的结果	从下拉菜单中选择迭代次数。

   提示：

   • 当数值收敛曲线降至 1.e-4 以下时，您可以提前停止仿真以查看结果。

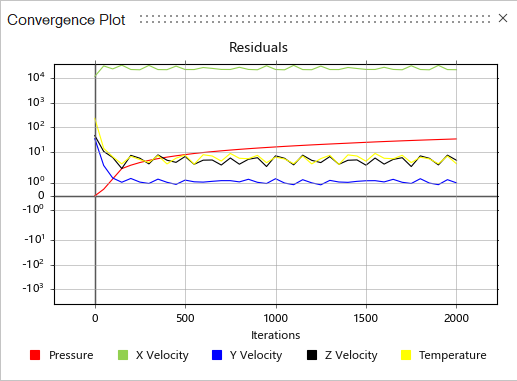

   • 如果数值收敛曲线陡然上升和下降，您需要查看并修正模型设置，并运行新的仿真，从而生成有效结果。
