HL-T：1020多軸応力-寿命（S-N）

本チュートリアルでは、以下のことを行います。
  • モデルをHyperLifeにインポートする
  • SNモジュールを選択し、必要なパラメータを定義する
  • 材料を作成して割り当てる
  • FEAサブケースからの応力をスケーリングするために荷重履歴を割り当てる
  • 結果を評価して表示する
開始する前に、このチュートリアルで使用するファイルを作業ディレクトリにコピーします。

モデルの読み込み

  1. HomeツールのFilesツールグループから、Open Modelツールをクリックします。


    Figure 1.
  2. Load model and resultダイアログから、モデルファイルを参照してHL-1020\Ibeam.h3dを選択します。
    Load Result欄に自動的に入力されます。このチュートリアルでは、モデルと結果の両方に同じファイルを使用します。
  3. Applyをクリックします。


    Figure 2.
Tip: WindowsブラウザからHyperLife modeling windowに .h3dファイルをドラッグアンドドロップして、モデルをすばやくインポートします。

疲労モジュールの定義

  1. SNツールをクリックします。
    SNツールには、デフォルトの疲労モジュールが選択されているはずです。選択されていない場合は、疲労モジュールアイコンの横にある矢印をクリックし、使用可能なオプションのリストを表示します。


    Figure 3.
    SNダイアログが開きます。
  2. SN構成パラメータを定義します。
    1. 設定方法にMulti Axialを選択します。
    2. FEモデルの単位としてMPaを選択します。
    3. 平面の数として20と入力します。
    4. 耐久確実性の値として0.5と入力します。
    5. 張力り損傷モデルに、GOODMANを選択します。
    6. せん断損傷モデルに、NONEを選択します。
    7. レイヤー選択にWorstを選択します。
    8. 荷重タイプにTime Seriesを選択します。


    Figure 4.
  3. ダイアログを終了します。

材料の割り当て

  1. Materialツールをクリックします。


    Figure 5.
    Assign Materialダイアログが開きます。
  2. FlangeとWebパートの横のチェックボックスをアクティブにします。
  3. 新しい材料を作成します。
    1. My Materialタブをクリックします。
    2. をクリックして、新しい材料を作成します。
    3. 材料の名前をMat_SN_multiaxialとします。
    4. Elastic modulusを200000に設定します。
    5. Input methodをSlope-intcept,2-segに設定します。
    6. 他のすべての初期設定は変更せず、Plot & Saveをクリックします。

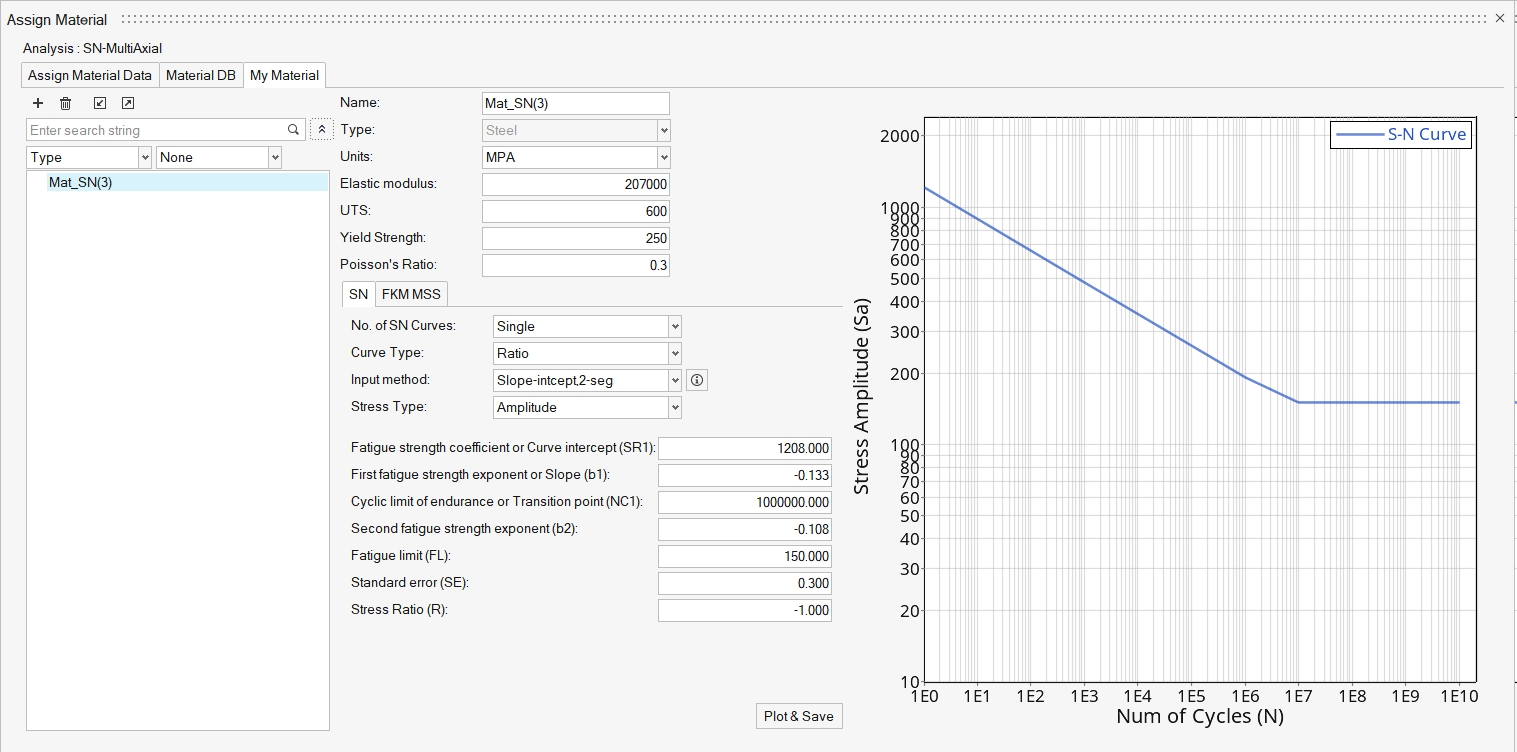

      Figure 6.
  4. Mat_SN_multiaxialを右クリックし、Add to Assign Material Listを選択します。
  5. Assign Material Dataタブに戻り、FlangeとWebに対し、MaterialドロップダウンメニューからMat_SN_multiaxialを選択します。
    Materialリストには、Material DatabaseおよびMy Materialから選択された材料が入力されます。


    Figure 7.
  6. ダイアログを終了します。

荷重履歴の割り当て

  1. Load Mapツールをクリックします。


    Figure 8.
    Load Mapダイアログが開きます。
  2. ダイアログの上部にあるChannel TypeドロップダウンメニューからTime Dataを選択します。
  3. Choose File欄でをクリックし、load1.csvを探して選択します。
  4. をクリックして荷重ケースを追加します。
  5. load2.csv、load3.csv、load4.csvについて、手順3と4を実行します。。
  6. Optional: をクリックして、荷重のプロットを表示します。


    Figure 9. 荷重1


    Figure 10. 荷重2


    Figure 11. 荷重3


    Figure 12. 荷重4
    Tip: ダイアログの幅を拡大して、プロットの画像を見やすくします。
  7. ダイアログの下半分で、イベントを作成するためにラジオボタンをAutoに設定します。
  8. load 1 (block1)チャンネルとSubcase 2チャンネルを選択し、それぞれにSubcase 1とSubcase 2を選択してをクリックして最初のイベントを作成します。
  9. 同様に、load 3 (block1)、load 4 (block1)、Subcase 1、Subcase 2を選択して、2つ目のイベントを作成します。
  10. 2つのイベントのチェックボックスをアクティブにします。
  11. 下の図に示すようにスケールを設定します。


    Figure 13.
  12. ダイアログを終了します。

結果の評価と表示

  1. Evaluateツールグループから、Run Analysisツールをクリックします。


    Figure 14.
    Evaluateダイアログが開きます。


    Figure 15.
  2. Optional: 実行の名前を入力します。
  3. Runをクリックします。
    結果ファイルがホームディレクトリに保存され、Run Statusダイアログが開きます。
  4. 実行が完了したら、View Current Resultsをクリックします。
  5. Results Explorerを使用して、各種結果を可視化します。
    以下のコンターは損傷の合計（Event 1 + Event 2）をハイライト表示します。


    Figure 16.


    Figure 17. イベント1：要素18802の損傷マトリックス


    Figure 18. イベント2：要素18802の損傷マトリックス
