HL-T：1040 安全率（FOS）

本チュートリアルでは、以下のことを行います：
  • モデルをHyperLifeにインポートする
  • FOSモジュールを選択し、必要なパラメータを定義する
  • 材料を作成して割り当てる
  • FEAサブケースからの応力をスケーリングするために荷重履歴を割り当てる
  • 結果を評価して表示する
開始する前に、このチュートリアルで使用するファイルを作業ディレクトリにコピーします。

モデルの読み込み

  1. HomeツールのFilesツールグループから、Open Modelツールをクリックします。


    Figure 1.
  2. Load model and resultダイアログから、モデルファイルを参照してHL-1040\Springlink_FOS.h3dを選択します。
    Load Result欄に自動的に入力されます。このチュートリアルでは、モデルと結果の両方に同じファイルを使用します。
  3. Applyをクリックします。


    Figure 2.
Tip: WindowsブラウザからHyperLife modeling windowに .h3dファイルをドラッグアンドドロップして、モデルをすばやくインポートします。

疲労モジュールの定義

  1. 疲労モジュールアイコンの横にある矢印をクリックし、オプションのリストからFOSツールを選択します。


    Figure 3.
    FOSダイアログが開きます。
  2. デフォルトのパラメータを受け入れます。


    Figure 4.
  3. ダイアログを終了します。

材料の割り当て

  1. Materialツールをクリックします。


    Figure 5.
    Assign Materialダイアログが開きます。
  2. spring_link_fineパートの横のチェックボックスをアクティブにします。
  3. FOS材料を編集します。
    1. My Materialタブをクリックします。
    2. TFLの値として1000と入力します。
    3. HSSの値として0.5と入力します。
    4. Shear Thresholdの値として0.0と入力します。
    5. Safe Zone Angleの値として0.0と入力します。

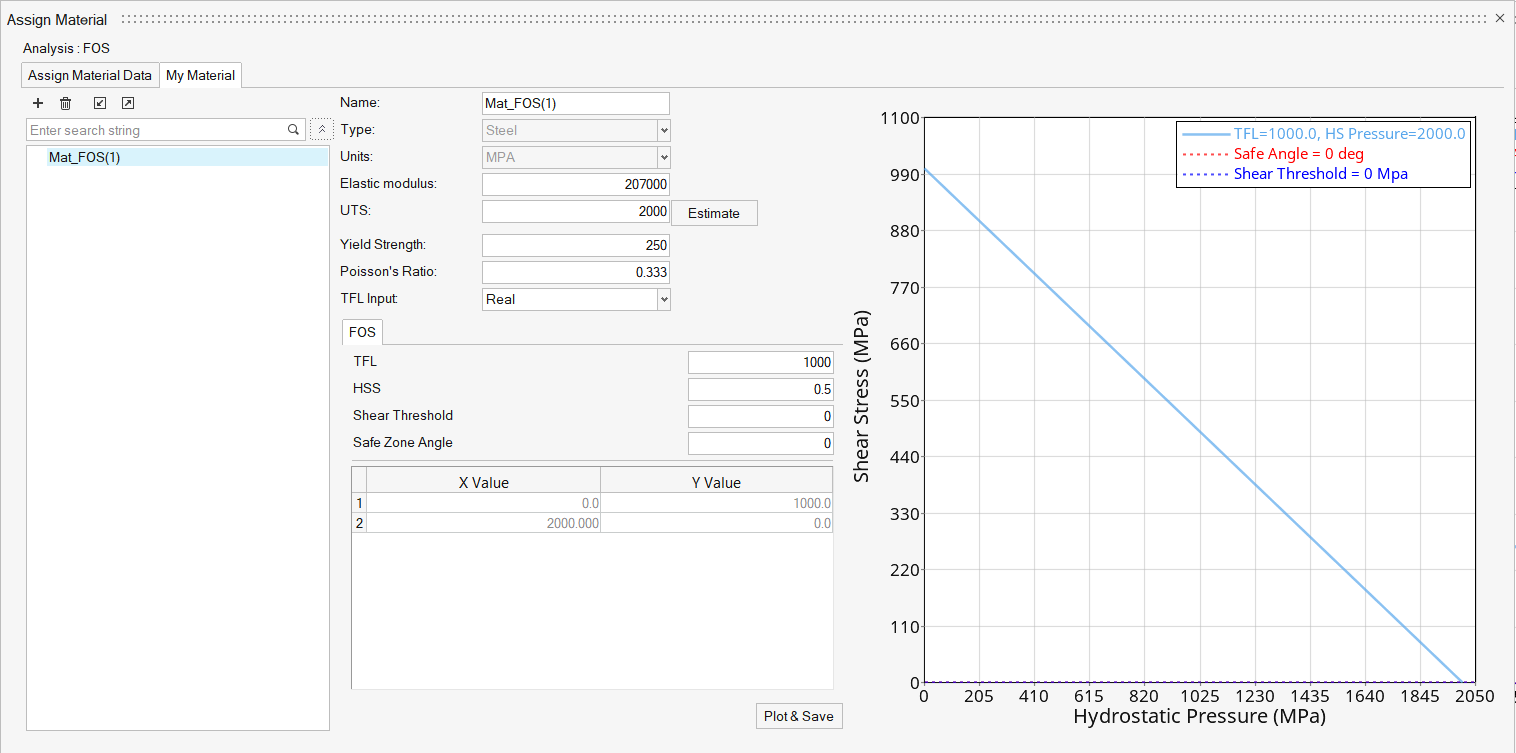

    6. Plot and Saveをクリックします。


    Figure 6.
  4. Assign Material Dataタブをクリックします。
  5. 以下のプロパティを確認します。


    Figure 7.
  6. ダイアログを終了します。

荷重履歴の割り当て

  1. Load Mapツールをクリックします。


    Figure 8.
    Load Mapダイアログが開きます。
  2. ダイアログの上部にあるChannel TypeドロップダウンメニューからTime Dataを選択します。
  3. Choose File欄でをクリックし、load1.csvを探して選択します。
  4. をクリックして荷重ケースを追加します。
  5. Optional: をクリックして、荷重のプロットを表示します。


    Figure 9. 荷重1
    Tip: ダイアログの幅を拡大して、プロットの画像を見やすくします。
  6. ダイアログの下半分で、イベントを作成するためにラジオボタンをManualに設定し、3回クリックすると3つのイベントヘッダが作成されます。
  7. Event_1の下のSubcase 1、Event_2の下のSubcase 2、およびEvent_3の下のSubcase 3をドラッグアンドドロップします。
  8. load1の下のBlockファイルを、3つのサブケースすべてのChannels欄にドラッグアンドドロップします。
  9. 3つのイベントのチェックボックスをアクティブにします。
  10. Subcase 1の場合、LDMを1.0に、Scaleを3.0に、Offsetを0.0に設定します。
  11. Subcase 1のScale欄を右クリックし、Apply value to all eventsを選択します。


    Figure 10.
  12. ダイアログを終了します。

結果の評価と表示

  1. Evaluateツールグループから、Run Analysisツールをクリックします。


    Figure 11.
    Evaluateダイアログが開きます。


    Figure 12.
  2. Optional: 実行の名前を入力します。
  3. Runをクリックします。
    結果ファイルがホームディレクトリに保存され、Run Statusダイアログが開きます。
  4. 実行が完了したら、View Current Resultsをクリックします。
  5. Results Explorerを使用して、各種結果を可視化します。


    Figure 13.
