チュートリアル：境界条件とキャリブレーション解析

1. L_profile.x_t チュートリアルモデルファイルをファイルメニューから開くか、このファイルをInspire Extrudeウィンドウにドラッグアンドドロップして開きます。
   注: インポートされたモデルは、すでにプロファイルソリッドとキャリブレータダイスが含まれます。
2. 表示単位をMetric（mm kg MPa C s）に設定します。

1. キャリブレーションリボンをクリックします。
2. 向きアイコンをクリックします。

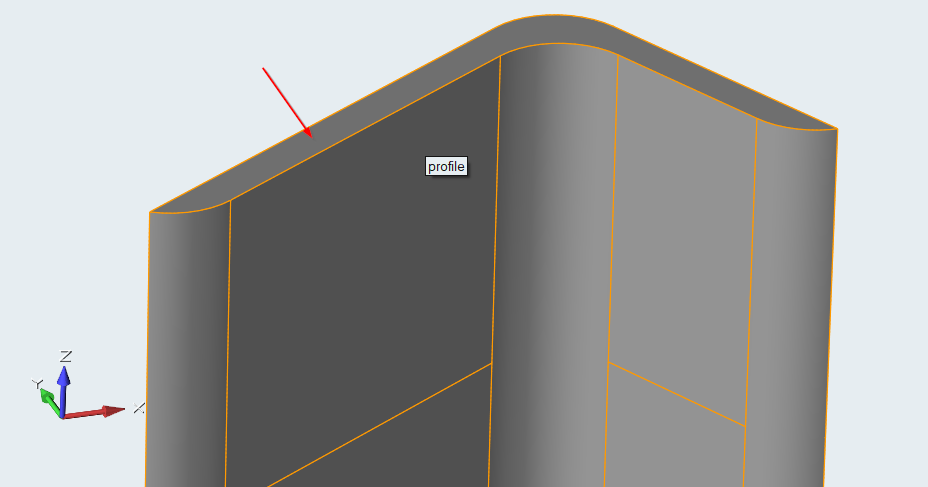

3. モデル上の出口サーフェスをクリックします。



1. 材料アイコンをクリックします。

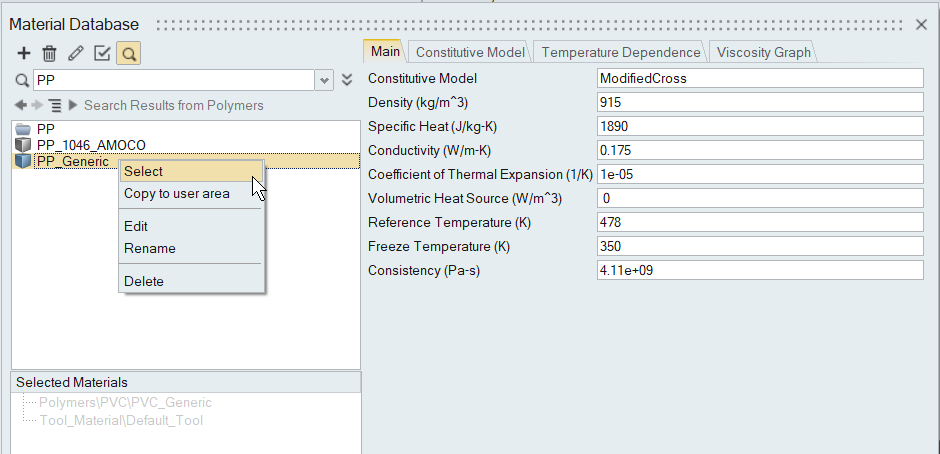

2. Polymers > PP > PP_Genericを瀬なくします。


3. この材料を右クリックし、Selectをクリックします。
4. 材料を選択したら、Selected Materialsにある一番下の材料を確認し、この解析PVC_Genericに必要な2つ以外の材料を選択解除します。

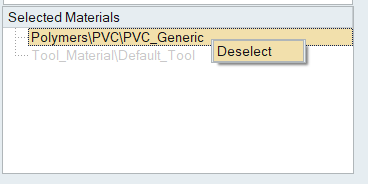

   注: 材料を選択解除するには、選択されている材料を右クリックし、Deselectをクリックします。



1. 入口アイコンをクリックします。

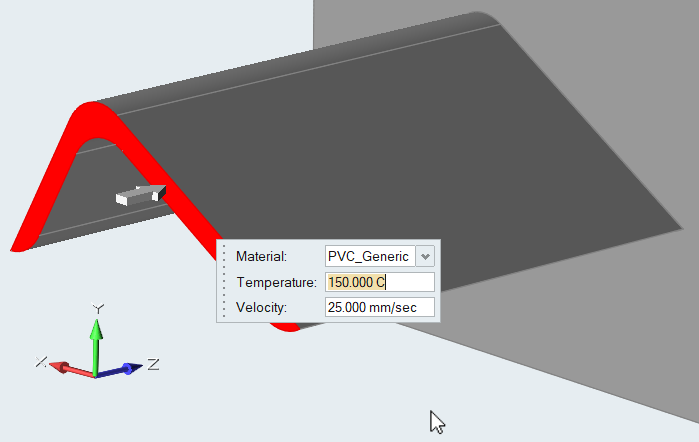

2. 入口サーフェスプロファイルを選択し、プロパティを編集します。


3. チェックマークを右クリックして、マウスで移動して終了するか、または右ダブルクリックします。

このモデルには2つのキャリブレータダイスがあります。これらを一度に選択し、プロパティを更新します。

1. キャリブレータアイコンをクリックします。


2. calibrator_die1を選択し、ダイスプロパティを編集します。


3. calibrator_die2についてもこれを繰り返します。
4. チェックマークを右クリックして、マウスで移動して終了するか、または右ダブルクリックします。

1. クーラントアイコンをクリックします。

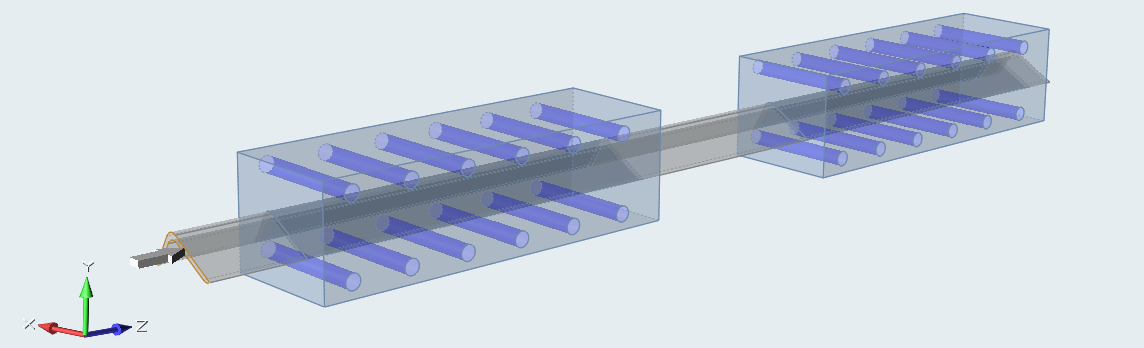

   クーラントチャンネルは自動的に識別され、青色でハイライトされます。





2. チェックマークを右クリックして、マウスで移動して終了するか、または右ダブルクリックします。

1. Runグループの解析ツールのをクリックします。

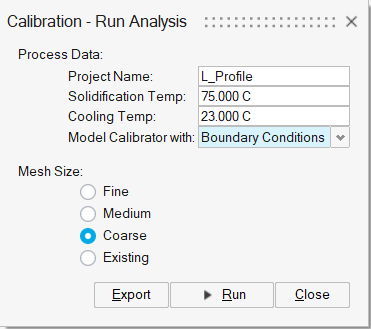

2. 解析プロセスのパラメータを指定します。3D MeshとCoarseメッシュサイズを選択します。


3. 実行をクリックします。
