Flux dans SimLab : Exemples 2D

Solution Exemple Description Illustration
Magnétique Transitoire 2D Brushless IPM motor

Résumé (uniquement en anglais)

Tous les fichiers

 Le dispositif étudié, un moteur AC brushless à aimant permanent enterré est présenté dans la figure à droite, et inclue les éléments suivants :
  • une partie fixe (stator) incluant culasse, encoches et bobinages
  • un entrefer
  • une partie mobile (rotor) avec les aimants enterrés

Magnétique Transitoire 2D Brushless SPM motor

Résumé (uniquement en anglais)

Tous les fichiers

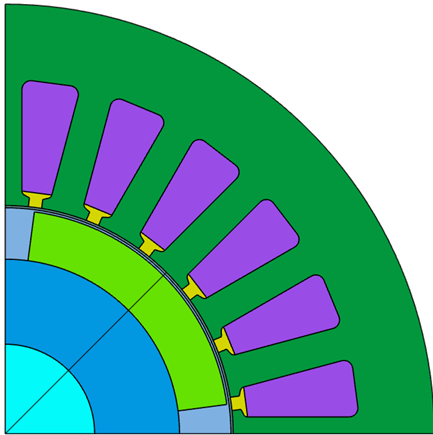

Le dispositif étudié, un moteur DC brushless DC avec aimant permanent en surface, inclue les éléments suivants :

  • une partie fixe (stator) incluant culasee, encoches et bobinages
  • un entrefer
  • une partie mobile (rotor) avec les aimants en surface

2D Transient Magnetic

Multi-physics (EM, NVH, CFD) Analysis of a 75 kW PMSM - Motor Mode

Résumé

Tous les fichiers

 The studied device, a 75-kW permanent magnet synchronous machine, is running in motor mode. As presented in the figure in the right, it includes the following elements:
  • a fixed part (stator) including yoke, slots, and windings
  • an air gap
  • a movable part (rotor) with surfaced magnets
After the 2D transient magnetic is finished, the post-processing results, such as stator tooth electromagnetic forces and loss distribution can be used for further NVH (nodal force method) and CFD (global value + nodal mapping) analysis.
2D Transient Magnetic EM-CFD Coupling Analysis of a 75 kW PMSM (Air Cooling) - Generator Mode

Résumé

Tous les fichiers

 The studied device, a 75-kW permanent magnet synchronous machine, is running in generator mode. As presented in the figure in the right, it includes the following elements:
  • a fixed part (stator) including yoke, and adaptive slot region for CFD coupling analysis
  • an air gap
  • a movable part (rotor) with surfaced magnets
After the 2D transient magnetic is finished, loss distribution can be used for further CFD analysis (realized by nodal mapping method).
Note: Plusieurs tutoriels sont également disponibles sur SimLab Learning Center.
