プロファイルソリッドの作成

プロファイル ツールを使用して、既存のプロファイルパートの出口サーフェスを押し出すことにより、プロファイルソリッドを作成します。

1. Quenchingリボンから、プロファイルツールをクリックします。



2. サーフェスを選択します。

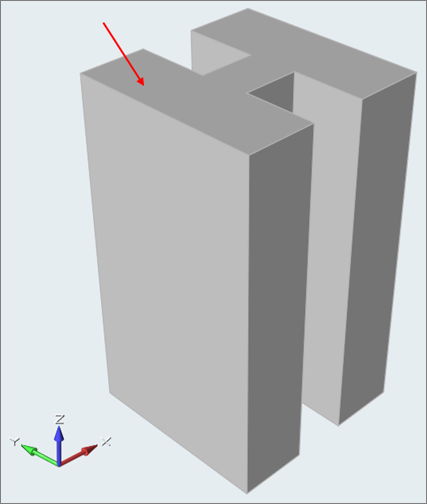

   • プロファイルソリッドがすでに存在する場合、そのプロファイルソリッドの出口サーフェスを選択します。

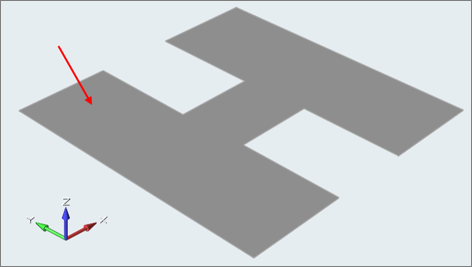

   • プロファイルソリッドが存在しない場合、2Dサーフェスを選択します。





   Note: Ctrlを押しながらクリックして、複数の出口フェイスを選択します。

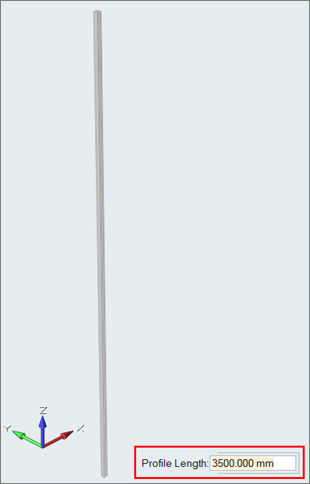

3. マクロダイアログでプロファイルの長さを変更し、Enterを押します。
   デフォルトでは、長さは2mに設定されています。推奨値は、1ビレットサイクルで押し出される長さです。





   プロファイルが新しい長さで再作成されます。
4. 穴が複数あるプロファイルを作成するには、上記ステップを繰り返します。
