熱伝達係数の定義

パートを選択して熱伝達の境界条件を指定します。

ソルバーは自動的にクエンチゾーン内の熱伝達を計算します。ユーザーは、クエンチゾーン外のプロファイルの領域で使用される自然対流の熱伝達係数を指定できるようになりました。

Quenchingリボンから、HTC ツールをクリックします。
HTCの境界条件を適用するパートを選択します。

Note: HTCを適用する任意のサーフェスをクリックすると、これがパート全体に適用されます。

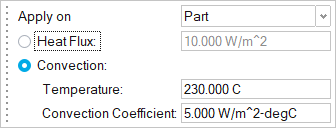

マクロダイアログに値を入力し、その熱伝達プロパティを割り当てます。
