工程条件の作成

Process Dataツールを使用して、モデルの工程条件を作成します。

Note: 必須の境界条件（入口と出口）はすでに作成されているため、工程条件の作成はオプションのステップです。

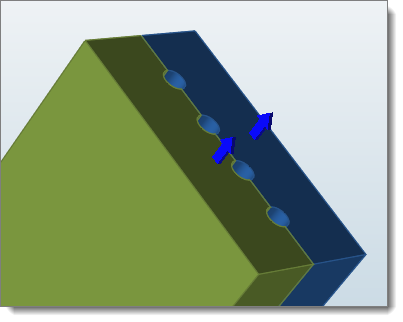

出口サーフェスの作成

出口は、材料が領域から出る場所です。モデルは1つ以上の出口サーフェスを有することができ、少なくとも1つの出口サーフェスが必要です。

Polymersリボンから、Process Dataツールにある出口ツールをクリックします。
各層の出口サーフェスを選択し、出口境界条件を作成します。

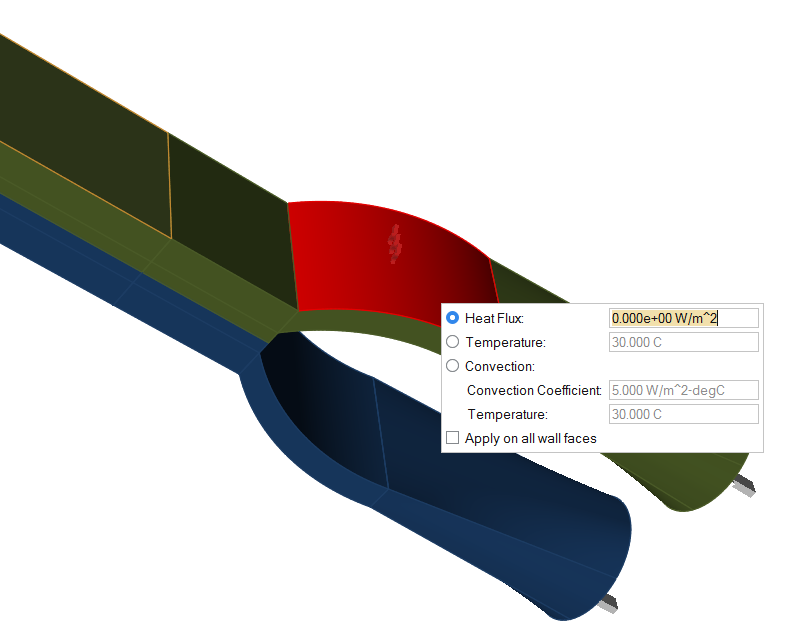

壁サーフェスの作成

壁は、熱伝達条件の指定に使用されます。

Polymersリボンから、Process Dataツールにある壁面ツールをクリックします。
壁の境界条件を適用するサーフェスを選択します。
マクロダイアログに値を入力します。

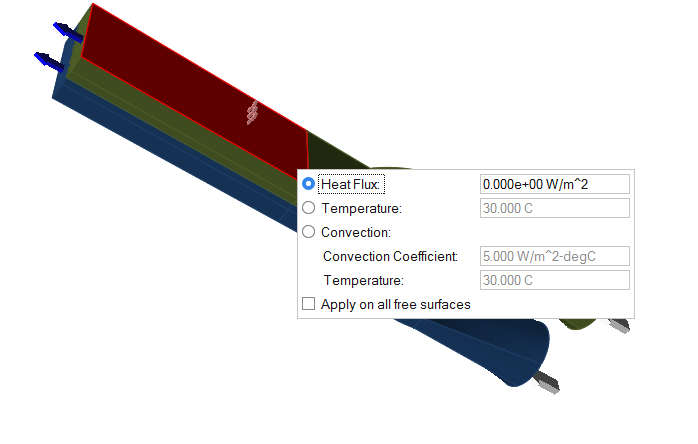

フリーサーフェスの作成

周囲条件に接するフリーサーフェスでの熱伝達データを指定します。

Polymersリボンから、Process Dataツールにあるフリーサーフェスツールをクリックします。
フリーサーフェスの境界条件を適用するプロファイルサーフェスを選択します。
マクロダイアログに値を入力します。

Note: すべてのフリーサーフェスに適用を選択し、プロファイルのすべてのフリーサーフェスに境界条件を適用します。

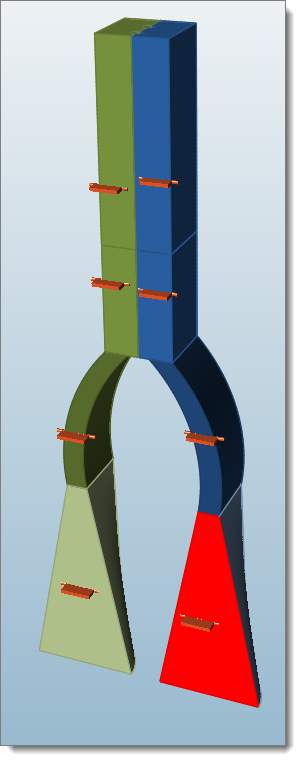

対称面の選択

対称は、対称面の指定に使用されます。

モデルに対称が存在する場合、Polymersリボンから、Process Dataツールにある対称ツールをクリックします。
対称面を選択します。

インサートパートの選択

押出に金属インサートがある場合、その条件がインサートパートを使用して適用されます。インサートは境界条件（インサートとポリマーの接触条件）を使用してモデル化されます。

Polymersリボンから、Process Dataツールにあるインサートツールをクリックします。
インサートパートを選択します。
マクロダイアログで、プロセス条件を入力します。

Note: Inspire Extrudeは、プロファイルの長さに合わせてインサートの長さを調整します。

均一な出口速度を得るための入口速度の調整

ポリマー層は出口速度を均一にする必要があります。これは入口速度を調整することによって、均衡を取ることができます。

共押出パートを作成するため、複数のポリマーを押し出す場合、出口の速度および温度の条件が適合している必要があります。すべての層の出口速度はほぼ同じにします。各層の温度は、材料プロパティに基づく必要があるため、同じである必要はありませんが、適切に共存する必要があります。このツールはデータの概要を示し、データが適合していて製品の品質に影響を与えないことを確認し、問題があればユーザーがこれを修正できるようにします。

Polymersリボンから、プロセスデータツールにあるプロセスデータ概要アイコンをクリックします。

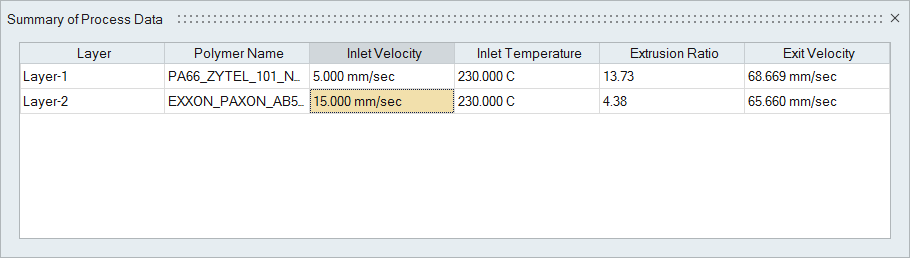

プロセスデータの概要テーブルが表示されます。
入口速度または温度を選択して層ごとに調整し、新しい値を入力します。

Note: 押出比は出口サーフェスの面積に基づいています。面積が大きい場合、スループットは大きく、出口速度は速くなります。層の入口速度を調整することにより、ユーザーは出口速度を他の層の速度と合わせることができます。

Note: 出口速度が20％以上異なる場合は、検証チェックにより警告が表示されます。
