流動ボリュームの抽出

Flow Volumeツールを使用して、材料の変形を解析するための流動ボリュームを作成します。

押出解析の主な目的の1つは、材料がダイス開口部を通過してどのように変形し、どのように押出後のプロファイルを形成するのかを理解することです。これを理解するには、ダイスキャップ、ダイスマンドレル、およびフィーダーのこれらの開口部（またはキャビティ）を作成し、モデル化する必要があります。多くの場合、この領域は負の体積あるいは流動ボリュームとして表されます。

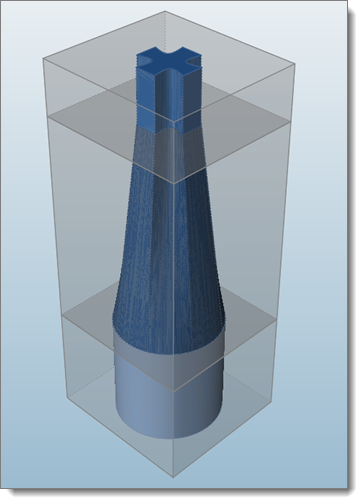

一般に、モデリングはダイスアセンブリソリッドを表すソリッドから開始されるため、材料の変形を解析するには、この流動ボリュームを作成する必要があります。下の図では、ダイスアセンブリを半透明の灰色で、流動ボリュームを青で表しています。


  1. Polymersリボンから、Flow Volumeツールをクリックします。


  2. 流動ボリュームを生成するためのすべてのダイスソリッドを選択します。 次のようにすることで、このステップを正常に実行できます：
    1. 有効なダイスコンポーネントのみを選択する。
    2. サーフェスおよびラインは選択しない。モデルを確認することで、このような浮遊コンポーネントは簡単に削除できます。この方法は2つあります。
      1. メインのダイスソリッドを非表示にして、残されたものを確認します。無関係なものであれば、これらを削除します。
      2. Modelブラウザでコンポーネントを確認し、その質量をチェックします。一般に、質量が0のものはすべて削除する必要があります。
    3. メインのダイスソリッド自体の質量が0の場合、このモデルには穴があります。これらはパッチツールを使用して削除できます。
    4. 作成された流動ボリュームの質量が0の場合、パッチツールを使用して修正できます。
    5. このステップは、Inspire Extrudeでエラー（自動的に修正できません）がある場合にのみ失敗します。エラーのないダイスソリッドを使用して開始するのが最適です。
    6. 抽出された流動ボリュームは、プレートおよびランド領域として編成されます。
流動ボリュームが生成され、凡例にTool Partsが含まれます。
