モデルの方向設定と配置
向きツールを使用して、押し出されるプロファイルの方向を設定し、Z軸に沿ってこのモデルを正しく配置します。

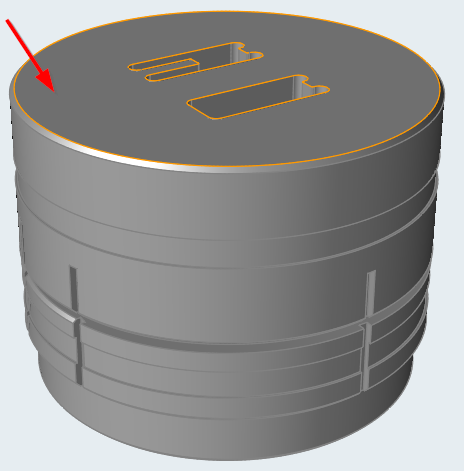

モデルの方向の設定
向きツールを使用して、押し出されるプロファイルの方向を設定します。
Inspire Extrudeは、プロファイルはZの正方向に押し出されるという規則に従います。インポートされたCADモデルは、反対の方向を向いている場合があります。これを修正してモデルの向きを変更し、ソルバーの規則に合わせるには、向きツールを使用します。
Note: Re Orientツールを使用して、モデルを元の位置に合わせ、最適化されたデータをCADに取り込むことができます。
Polymersリボンから、向きツールをクリックします。
モデルの配置
向きツールを使用して、モデルをZ軸に沿って正しく配置します。
モデリングステップの内部的な自動化のため、モデルを再配置できます。通常これは、CADモデルをインポートした後、最初に実行されるステップです。
モデルが正しい向きに設定されていても、モデルの自動化ではZ軸に沿った正しい配置が必要となる場合があります。
このような条件を満たすため、任意の配置アクションでダイスを移動します。
Polymersリボンから、向きツールをクリックします。
