プロファイルの作成

プロファイルパートを作成するため、ランドの出口サーフェスが押し出されます。

1. Polymersリボンから、プロファイルツールをクリックします。
   サーフェスを選択するセレクターが有効になります。

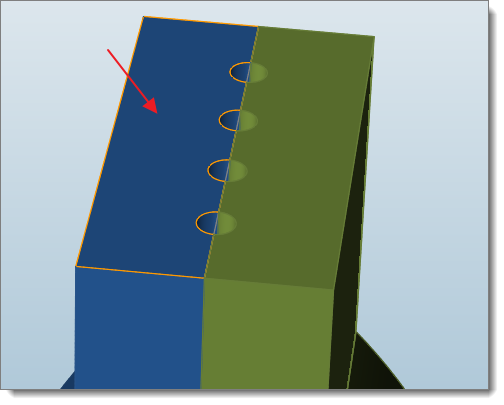

2. ランドの出口サーフェスを選択します。

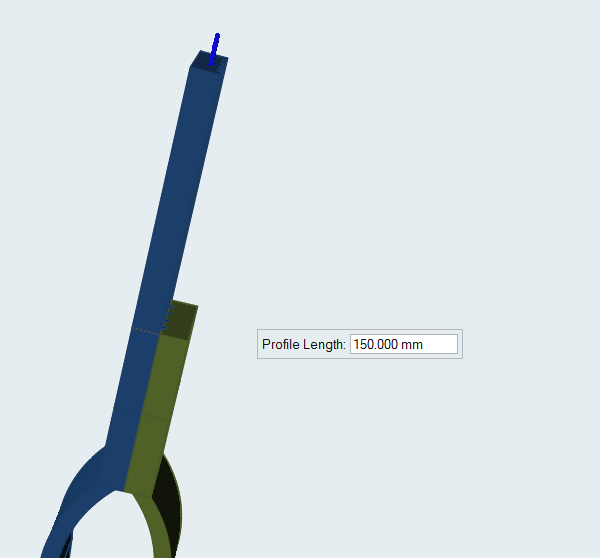

   対応するプロファイルパートが、ランドの3倍の高さ（Z方向長さ）で作成されます。新たに作成されたプロファイルは、それぞれのランドと同じ該当する層に自動的にグループ化されます。

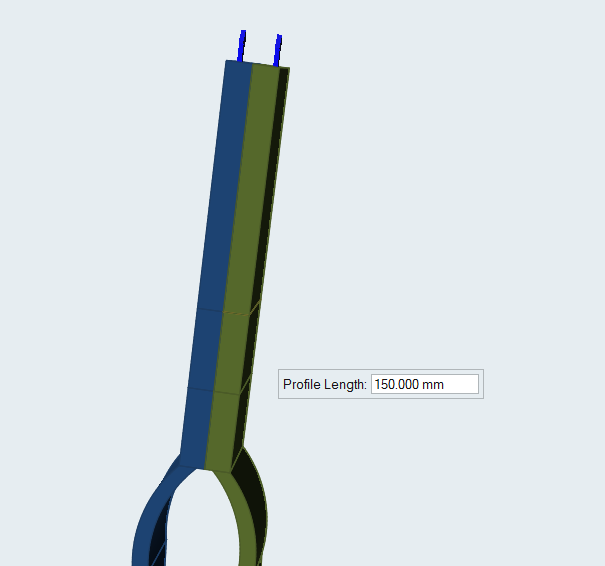

3. プロファイルの長さを変更するには、マクロダイアログに長さを入力し、Enterをクリックします。





   プロファイルが新しい長さで再作成されます。

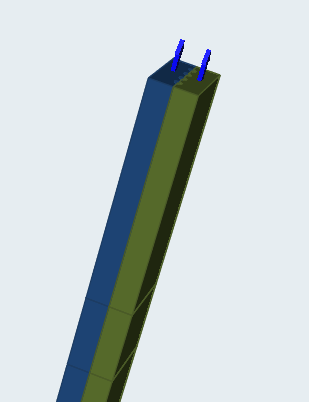

4. このステップを繰り返して、次のランドサーフェスを作成します。





   Note: プロファイルを作成すると、出口の境界条件が自動的に作成されます。出口の境界条件を明示的に作成する必要はありません。
