ランドの編成

モデル内の層数に対応するランドを編成します。

Note: このステップは、共押出モデルに対してのみ必要となります。モノポリマーの押出の場合、このステップは必要ありません。

ソルバーでは、各層がそれぞれ独自のランド領域を有する必要があります。流動ボリュームが抽出された後、ほとんどの時間、ランド領域はシングルソリッドです。この場合、ランドはモデル内の層数に対応して編成される必要があります。

ランド領域は、領域分割ラインを使用して切り取ります。形状タブのPoints/Linesまたは円ツールを使用して、適切なライン / カーブを描くことができます。CAD形状にすでに必要なトリミングラインがある場合は、これらのライン / カーブを再度作成する必要はありません。

領域分割ライン / カーブを作成したら、これらを使用してランドソリッドをトリムします。

Figure 1. 2つのポリマーを使用して作成された、自動車ボディのサイドの成形パートの例。

Figure 2. ダイスキャビティから抽出された後のランド領域を表示。これは単一ソリッドです。

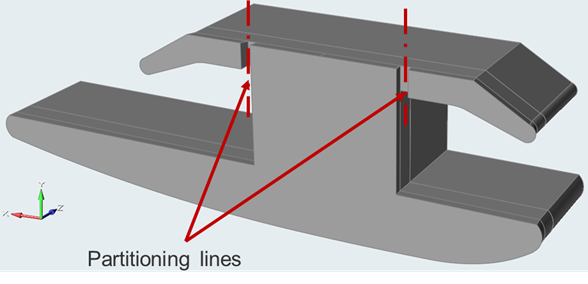

Figure 3. ポリマーの接触面でランドソリッドを分割する領域分割ラインがハイライトされている。

1. ポリマータブをクリックします。
2. ランド部のカットアイコンをクリックします。


3. パートを選択したままで、モデル上のランドパートを選択します。





4. 切り取るラインを選択します。

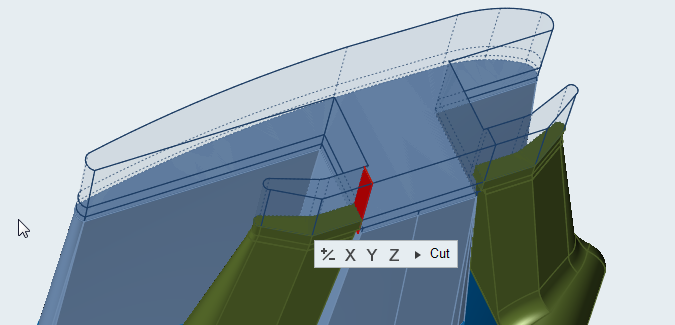

   有効なパートおよびラインを選択すると、目的の切断面のプレビューが表示されます。





5. マイクロダイアログで+/-またはX、Y、Zをクリックして、切断面の方向を反転または変更します。
6. 切断面を仕上げたら、Cutをクリックします。

   ランドがさまざまな層を形成する2つのパートに分割されます。

7. チェックマークを右クリックして、マウスで移動して終了するか、または右ダブルクリックします。

   領域分割されたパートは、終了時に自動的にそれぞれの層に編成されます。
