Flux e-Machine Toolbox : Les paramètres d'entrée

Introduction

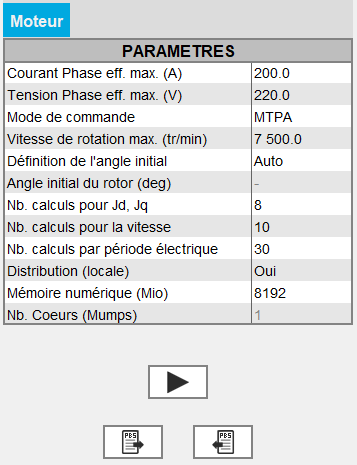

Après avoir ouvert le composant de couplage dans Flux, l'utilisateur doit définir plusieurs paramètres d'entrée avant d’exécuter un test. Ces paramètres permettent :

de piloter la résolution du projet Flux
de spécifier les options de résolution (distribution, mémoire)
de calculer et construire les cartes de performance

Paramètres d'entrée: données souhaitées

Courant de phase efficace maximale
Tension de phase efficace maximale
Mode de commande :

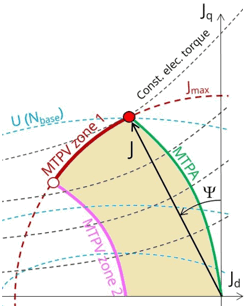

- soit MTPA : couple maximal par ampère avec le processus de résolution standard
- soit MTPV : couple maximal par volt avec le processus de résolution standard
- soit MTPA Rapide : couple maximal par ampère avec le processus de résolution rapide
- soit MTPV Rapide : couple maximal par volt avec le processus de résolution rapide
Vitesse de rotation maximale admissible de la machine électrique

Paramètres d'entrée : Angle initial du rotor

L'angle initial du rotor est nécessaire pour pouvoir appliquer la transformation de Park. Deux possibilités :

Utilisateur : l'utilisateur connaît l'angle initial du rotor et peut saisir la valeur
Auto : la valeur de l'angle initial du rotor est calculé automatiquement. Le but est de trouver l'angle du rotor à t=0s afin de l'aligner avec l'induction magnétique dans l'entrefer générée par la phase de référence (Phase A). Deux simulations sont réalisées afin de calculer cet angle. Un chemin au milieu de l'entrefer est automatiquement défini afin de calculer l'induction magnétique au milieu de l'entrefer.

Paramètres d'entrée : Nombre de calculs demandés

Avec le processus de résolution standard - modes de commande MTPA et MTPV :
- Nombre de calculs pour Jd et Jq (par défaut 8)
- Nombre de calculs pour la vitesse (par défaut 10)
- Nombre de calculs par période électrique (par défaut 30)
Remarque : Le nombre total de calculs est le produit des 4, soit avec les valeurs par défaut 19200 points de calcul. Il est nécessaire d'avoir suffisamment de points pour obtenir une enveloppe Couple-Vitesse réaliste. Le temps de calcul peut donc être assez long. Le choix des valeurs est un compromis entre précisions des résultats et temps de résolution. Les valeurs par défaut permettent ce compromis.
Avec le processus de résolution rapide - modes de commande MTPA Rapide et MTPV Rapide :
- Nombre de calculs pour Jd et Jq (par défaut 8)
Remarque : Pour ces deux modes de commandes MTPA Rapide et MTPV Rapide:
- La résolution paramétrique est effectuée uniquement sur les paramètres Jd et Jq.
- Il n’est pas possible de modifier le Nombre de calculs pour la vitesse, ni le Nombre de calculs par période électrique. Ces deux champs sont désactivés (en grisé).
Avec ce processus de résolution rapide (modes de commande MTPA Rapide et MTPV Rapide), le calcul est plus rapide qu’avec le processus de résolution standard (modes de commande MTPA et MTPV).

Paramètres d'entrée : Options de distribution et mémoire

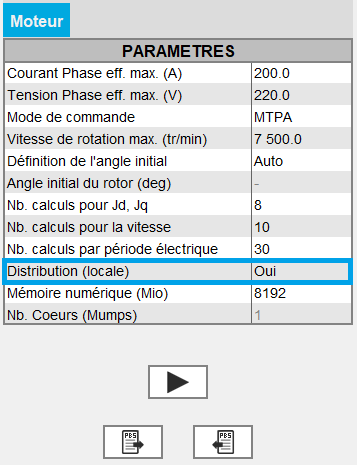

Activer ou non la distribution locale (sur Windows et sur Linux depuis la version 2022.1).

Avertissement : S'assurer que la distribution a été configurée. Si ce n'est pas le cas, même avec l'option à Oui, la résolution sera séquentielle et non distribuée.

Pour plus d'informations sur la configuration de la distribution, veuillez consulter Distribution paramétrique avec Flux

Remarque : La distribution de calcul n'est pas implémentée en Skew.

Mémoire numérique allouée pour la résolution du projet Flux :

Depuis FeMT 2021, il existe un nouveau mode de mémoire pour exécuter des tests : le mode de mémoire Dynamique.

Désormais, il existe deux modes de mémoire : Utilisateur (statique) et Dynamique.

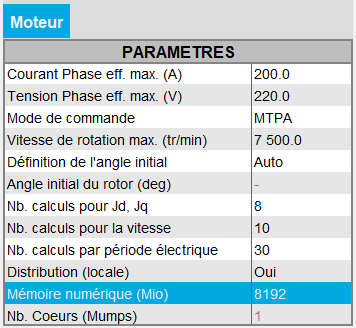

Si le mode de mémoire Utilisateur (statique) est utilisé, alors la valeur de mémoire numérique (en Mio) allouée pour la résolution du projet Flux est affichée. L'utilisateur peut modifier cette valeur.

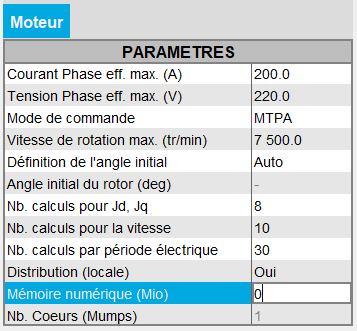

D'autre part, l'utilisateur peut passer en mode de mémoire numérique Dynamique en entrant 0.

Remarque : Pour les versions de FeMT antérieures à 2022.1, l'utilisateur ne pouvait pas passer en mode de mémoire Dynamique dans FeMT. Pour exécuter des tests en mode de mémoire Dynamique, l'utilisateur devait régénérer le composant de couplage depuis Flux lancé en mode de mémoire Dynamique.

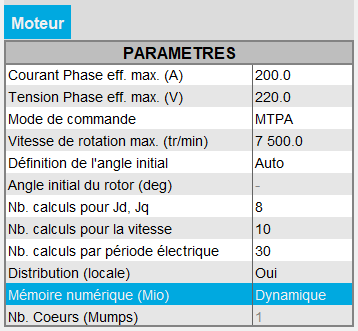

Si le mode de mémoire Dynamique est utilisé, alors Dynamique est affiché et la mémoire numérique utilisée est gérée dynamiquement par Flux pendant son exécution. Donc, dans ce mode, l'utilisateur ne définit aucune valeur pour la mémoire numérique.

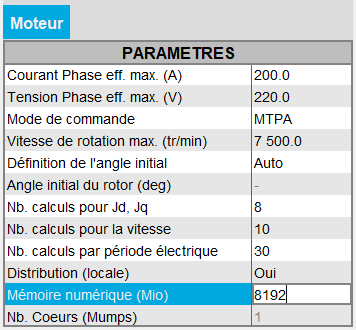

D'autre part, l'utilisateur peut passer en mode de mémoire numérique Utilisateur en entrant une valeur numérique en Mio.

Avertissement : Pour le cas du passage du mode de mémoire numérique Dynamique au mode de mémoire numérique Utilisateur, l'utilisateur doit avoir connaissance de la mémoire numérique nécessaire pour résoudre le projet et donc définir une valeur suffisamment élevée.

Remarque : Pour les versions de FeMT antérieures à 2022.1, l'utilisateur ne pouvait pas passer en mode de mémoire Utilisateur dans FeMT. Pour exécuter des tests en mode de mémoire Utilisateur, l'utilisateur devait régénérer le composant de couplage depuis Flux lancé en mode de mémoire Utilisateur.

Nombre de cœurs utilisés par le solveur Mumps pour le projet maître
- Si la distribution locale est à Oui, alors la valeur du nombre de coeurs utilisés par le solveur Mumps est fixée à 1, et non accessible à l'utilisateur, (le paramètre est dans ce cas grisé, ce qui signifie que la valeur indiquée n'est pas prise en compte)
- Si la distribution locale est à Non, alors la valeur du nombre de coeurs renseignée est prise en compte par le solveur Mumps. Par défaut cette valeur est à 4.
- Dans le cas où la distribution locale est à Oui, mais que la distribution n'a pas été correctement configurée, alors le nombre de cœurs renseigné sera pris en compte par le solveur Mumps.
