フィレット

エッジを丸めて、一定または可変半径のフィレットを作成します。

1. 形状リボンで、フィレット - エッジツールを選択します。

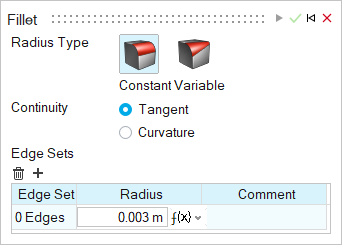

   ガイドパネルが表示されます。





2. 半径タイプを選択します。
   • 一定：すべてのエッジに同じ半径のフィレットを作成します。
   • 可変：エッジに沿った選択ポイントに可変半径のフィレットを作成します。
3. 連続性のタイプを選択します。
   • 接線：エッジに沿って接線（G1）連続性を強制します。
   • 曲率：エッジに沿って曲率（G2）の連続性を強制します。
4. エッジセットを作成および変更します。

   動作	操作
   エッジセットを追加する	＋ボタンをクリックし、エッジを選択します。 ヒント: マイクロダイアログで周囲のフレットへの拡張を選択すると、エッジをクリックすれば、その接線エッジもすべて選択されるようになります。 フェイスの境界エッジをすべて選択するには、そのフェイスをクリックします。 各エッジセットの半径を調整することができます。 すべてのエッジセットが1つのフィレット作成フィーチャーの一部となります。
   現在のエッジセットを削除する	エッジセットの下で、 をクリックします。

5. 修正ポイントを作成します（可変半径のみ）。

   動作	操作
   半径が変化するポイントを追加する	エッジに沿ってクリックします。
   選択したポイントを削除する	ポイントの下にある をクリックします。 または、モデリングウィンドウで半径のハンドルを選択し、削除を押します。
   エッジに沿ったポイントの位置を変更する	0から1の値を入力します。0と1はエッジの端点に対応し、0.5はチェーンの中点に対応します。また、半径のハンドルを選択し、エッジに沿ってドラッグすることもできます。

6. 適用をクリックします。
   フィーチャーは自動的に保持され、切欠はシート上に保持されます。
7. チェックマークを右クリックして、マウスで移動して終了するか、または右ダブルクリックします。

斜面形状のエッジを作成します。

1. 形状リボンで、面取り - エッジツールを選択します。


2. 面取りするエッジを選択します。
   • エッジを選択するには、そのエッジをクリックします。
   • 複数のエッジを選択するには、それらをボックスで囲んで選択するか、Ctrlを押しながら各エッジをクリックします。
   • フェイスの境界エッジをすべて選択するには、そのフェイスをクリックします。
3. 次のオプションから選択します。
   • 距離, 角度: 水平方向の距離と角度を入力します。
   • 距離, 距離: 水平方向と垂直方向の距離をそれぞれ入力します。

   無効な値を入力した場合、そのテキストボックスは赤でハイライトされます。

   注: 入力した値は、選択したすべてのフィーチャーに自動的に適用されます。
4. マイクロダイアログの適用 を選択します。
   フィーチャーは自動的に保持され、切欠はシート上に保持されます。

パラメータに変数を適用したり、ツールのマイクロダイアログから新規の変数を作成したりすることができます。

1. ツールのマイクロダイアログで、f(x)アイコンをクリックします。



   図 1. 可変フィールドがあるマイクロダイアログの例

2. ドロップダウンメニューで、変数の追加を選択してテキストフィールドの寸法に基づいて新規の変数を作成するか、既存の変数の名前を選択します。
3. 適用をクリックして、その変数を構成フィーチャーに適用します。
4. チェックマークを右クリックして、マウスで移動して終了するか、または右ダブルクリックします。
