チュートリアル：チャージ溶接長さ

モデルのポスト処理情報を解析してチャージ溶接長さを計算する方法について学習します。

複数のビレットサイクルの押出を行う場合、新しいビレット材料が、ポケットやフィーダープレートに残された前の押出の材料と溶接されます。このゾーンの材料品質は許容範囲ではなく、通常は切り落とされます。この切り落とされる領域（バットの長さと呼ばれる）は、HyperXtrudeでビレット境界追跡解析を実行することにより計算できます。ビレット境界追跡は、非定常解析として実行されます。

材料の選択

  1. 材料アイコンをクリックします。


  2. Aluminum_Alloys > 6000_Series > AA6063の順に対象加工物の合金を選択します。


    注:

    検索ボックスをクリックするか、合金の名前を入力することにより、直接材料を検索できます。

  3. 合金名を右クリックし、Selectをクリックします。


    選択した合金がSelected Materialsペインに追加されます。


    注: この材料を選択解除するには、右クリックして選択解除をクリックします。
  4. OKをクリックしてMaterial Databaseを閉じます。
  5. ファイル > 名前をつけて保存をクリックして、目的の場所にモデルを保存します。
    注: 古い / 既存のモデルファイルとの競合を避けるため、モデルファイルは常に新しく作成したフォルダに保存することをお勧めします。

処理パラメータの指定とシミュレート

  1. Submit job for analysisアイコンをクリックして、シミュレーションを実行します。

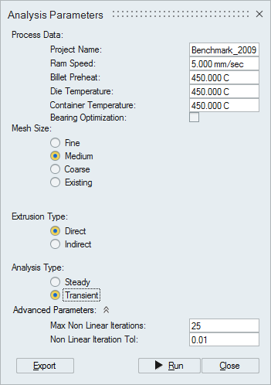

  2. 表示されるAnalysis Parametersウィンドウで、以下に示すように値を入力します。


  3. 実行 ボタンをクリックします。
実行が正常に開始されると、シミュレーションのステータスをモニターできるようになります。
ジョブのサブミット後のステータス


メッシング完了後のステータス


ソルバーでジョブが実行されているときのステータス


OUTファイルの確認

ポスト処理の目的は、ダイスの性能を理解することです。このためには、HVでモデル内の材料の流れと熱伝達を調査します。HVで詳細なポスト処理を行う前に、OUTファイルを確認して結果の簡単な概要を把握します。

  1. テキストエディターで*.outファイルを開きます。
  2. ポスト処理のセクションで概説したステップを適用し、すべてのデータを確認します。

WLDファイルの解析

  1. 作業フォルダから*.wldファイルを開きます。
    これはASCIIファイルで、どのテキストエディターでも表示できます。
  2. データを確認します。
    ラム加速時間中、出口サーフェスに新しい材料は存在しません。押出が進むにつれ、出口サーフェス上の新しいビレット材料の割合が増加します。押出開始から6.85秒後（7回目の時間ステップ）、出口サーフェスに含まれるのはすべて新しい材料となります。
    注: 想定されるカットオフ値は95%です。95%より多く含まれるプロファイルは、許容範囲内と見なされます。


シミュレーション結果の表示

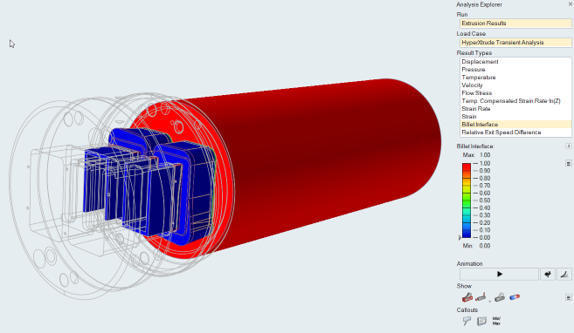

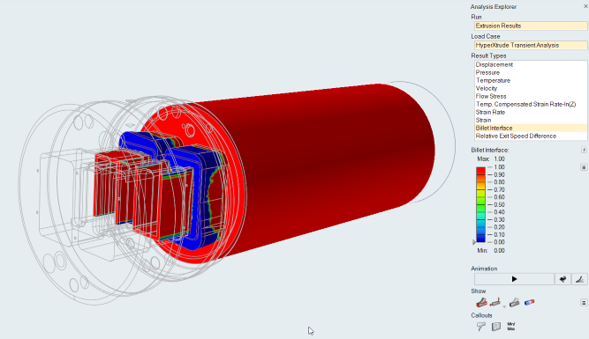

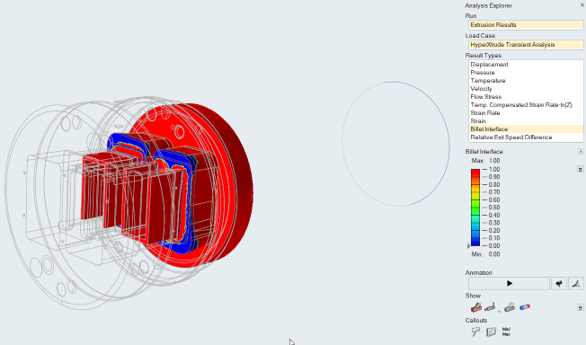

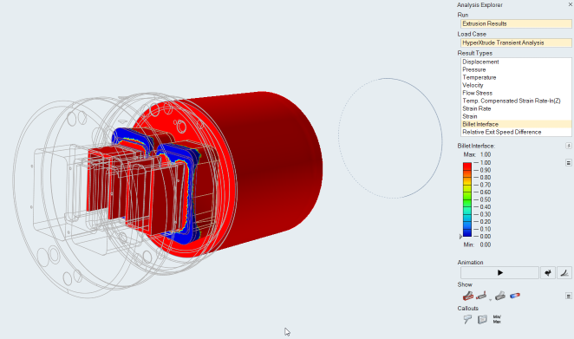

解析エクスプローラでシミュレーション結果を確認します。
