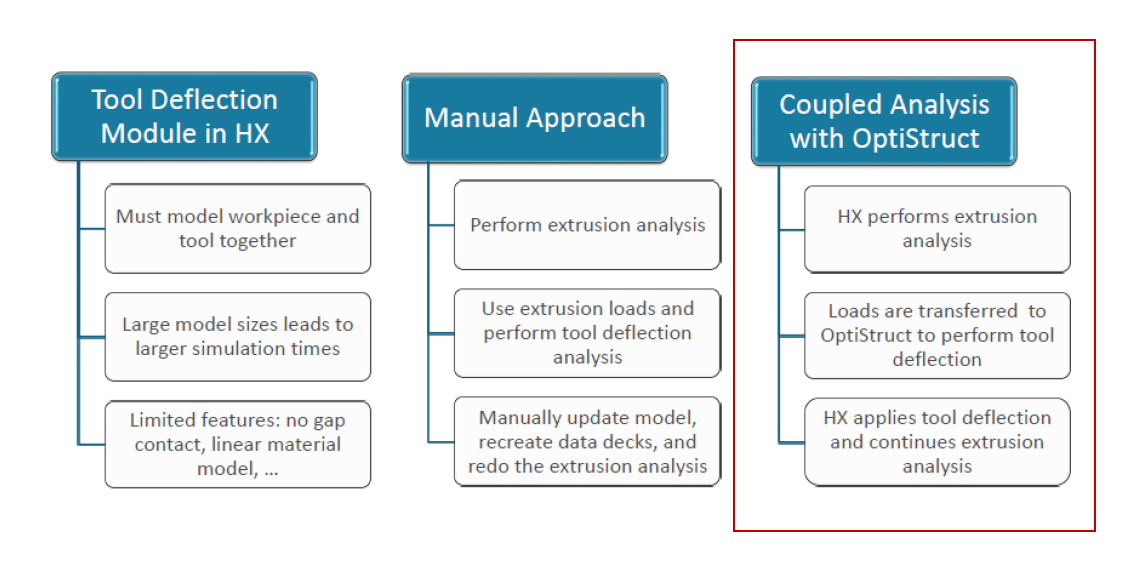

チュートリアル：OptiStructとのダイナミックリンクを使用した連成解析

1. Tool Deflectionリボンをクリックします。
2. フィーダープレートソリッドを右クリックし、 オーガナイズ > FeederPlateの順に選択します。





3. ダイスプレートソリッドを右クリックし、 オーガナイズ > Dieの順に選択します。





1. 形状 リボンをクリックします。
2. 簡略化アイコンをクリックします。


3. 穴 アイコンをクリックします。


   一度に1つずつ穴を埋めるか、特定のサイズより小さい穴を検出することで、不適切な領域を埋めないようにすることができます。10mm未満の穴を検出するには、検索オプションをクリックし、最小サイズ を10mmに設定します。このモデルでは、不要な穴が8個あります。





   ツールは自動的に形状を調べ、モデル内のすべての穴を検出します。これにはフロー領域の空孔も含まれます。
4. 削除する孔がハイライトされたら、削除 をクリックして穴を埋めます。





材料がツール形状に接触する荷重面を作成します。

1. 荷重面アイコンをクリックします。


2. Ctrlを押してドラッグし、ボックスを描いて流動材料に接触しないサーフェスグループを選択解除します。













3. 他のサーフェスについてもこれを繰り返します。
   注: 加工対象物と接触しているサーフェスのみが選択されたままとなるようにしてください。





4. チェックマークを右クリックして、マウスで移動して終了するか、または右ダブルクリックします。

1. BCSアイコンをクリックします。


2. 拘束するサーフェスを選択します。





3. 指定したい、拘束を与えるすべてのサーフェスに対して、このプロセスを繰り返します。





1. 材料アイコンをクリックします。





2. Aluminum_Alloys > 6000_Series > AA6063の順に対象加工物の合金を選択します。





   注:

   検索ボックスをクリックするか、合金の名前を入力することにより、直接材料を検索できます。

3. 合金名を右クリックし、Selectをクリックします。





   選択した合金がSelected Materialsペインに追加されます。





   注: この材料を選択解除するには、右クリックして選択解除をクリックします。
4. Tool_Material > Tool_Steel > H_13の順にツール合金を選択します。





5. OKをクリックしてMaterial Databaseを閉じます。
6. ファイル > 名前をつけて保存をクリックして、目的の場所にモデルを保存します。
   注: 古い / 既存のモデルファイルとの競合を避けるため、モデルファイルは常に新しく作成したフォルダに保存することをお勧めします。

1. Submit job for analysisアイコンをクリックして、シミュレーションを実行します。

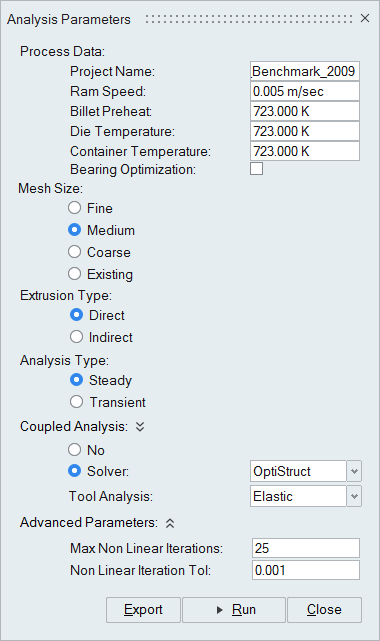

2. 表示されるAnalysis Parametersウィンドウで、以下に示すように値を入力します。





   注: 連成解析オプションがない場合は、ツール形状に拘束が適用されています。

3. 実行 ボタンをクリックします。

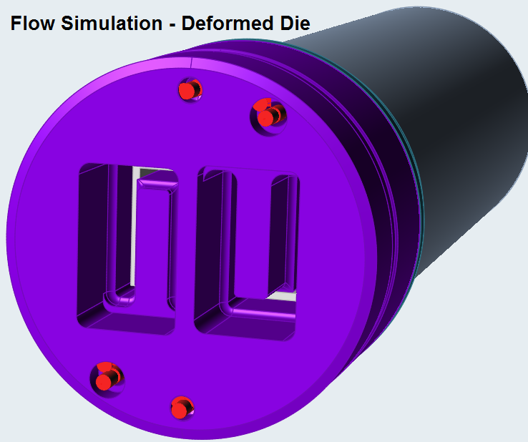

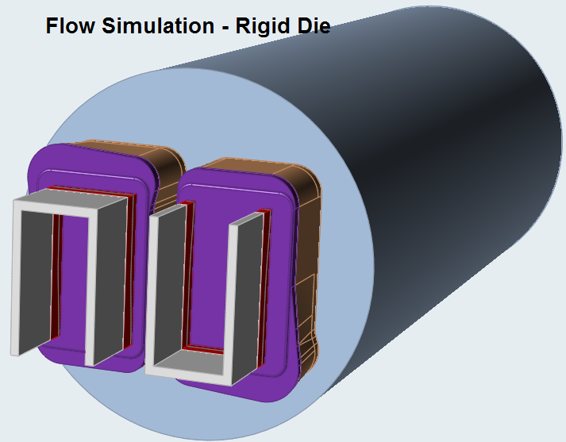

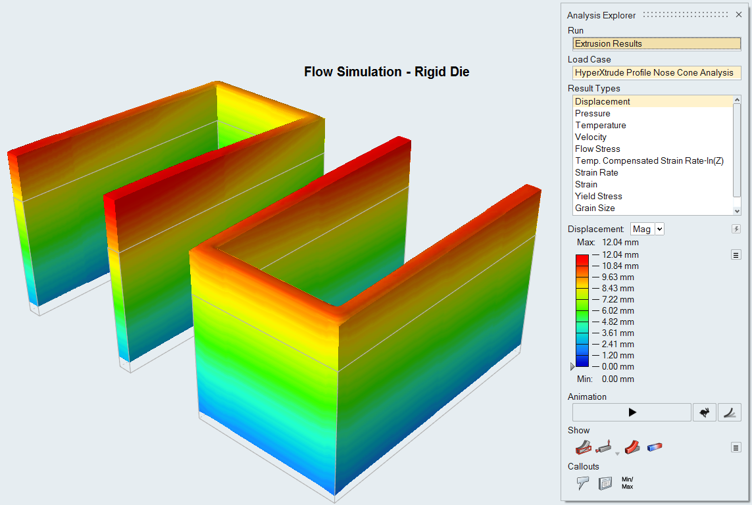

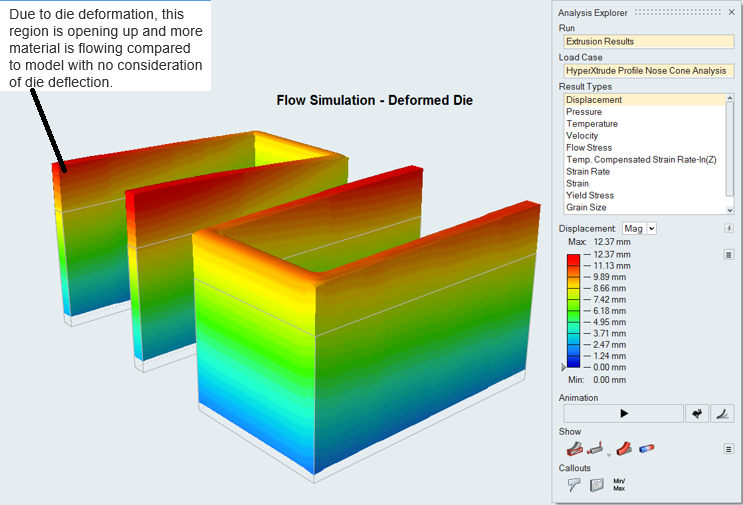

実行が正常に開始されると、シミュレーションのステータスをモニターできるようになります。

ジョブのサブミット後のステータス
メッシング完了後のステータス
ソルバーでジョブが実行されているときのステータス
