Layer Book

必要な結果のコンター表示、レイヤー(層)と荷重ケースの選択、およびエクスポートオプションの選択には、Layer Bookツールを使用します。

Layer Selection

情報を抽出するレイヤー(層)を選択します。

Select Load Cases

使用可能な荷重ケースのリストから選択します。

Select Export Option

ドロップダウンメニューからエクスポートオプションを指定します。

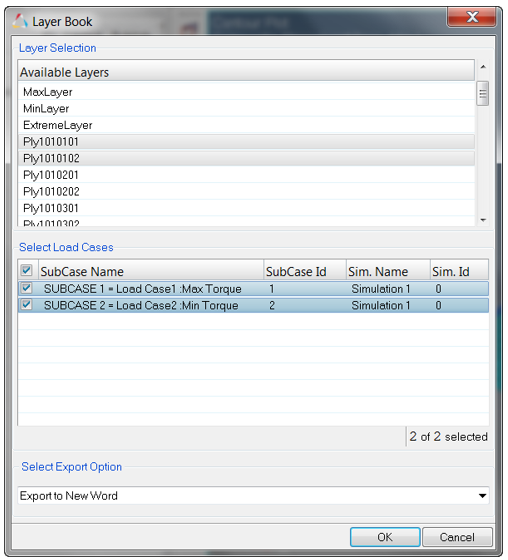

Export to New Word
GUIから組み合わせを選択すると、各荷重ケースのための新規チャプター(選択されたレイヤーの数だけサブチャプターがそれぞれに含まれる)を含んだ新規のWordドキュメントが生成されます。
例えば、以下の組み合わせ(2レイヤー - 2荷重ケース)からは、2つのチャプターと2つのサブチャプターを含むドキュメントが生成されます:


図 1.


図 2.
注: Windowsシステムでのみ有効です。
Export Using Existing Word
このアプローチは上記のアプローチと同様ですが、選択の後、既存のドキュメントまたはテンプレートを指定するよう求められる点が異なります。チャプターの構成は、上記の使用ケースと同じですが、ヘディングは、ドキュメントのセットアップから引用されます。
例えば、以下のオプション選択で:


図 3.
ここで:


図 4.

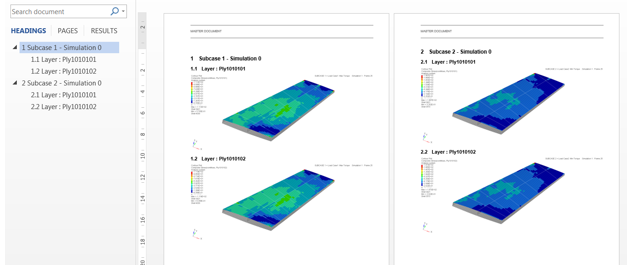

その結果:


図 5.
注: Windowsシステムでのみ有効です。

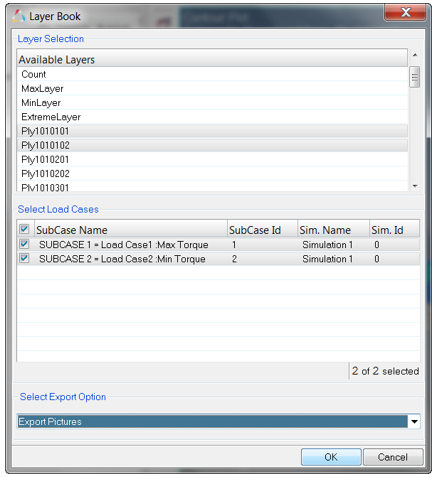

画像のエクスポート
コンフィギュレーションの選択後、これらの機能を用いて、ツールが各荷重ケース用のサブフォルダーを生成する伸長先ディレクトリを入力します。各フォルダーに、選択された各レイヤー用の.pngファイルが保管されます。

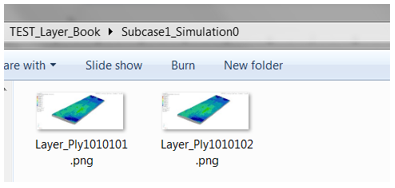

下の図に示す例をご参照ください:


図 6.


図 7.


図 8.
注: WindowsとLinuxで使用できます。
