MAC - Displayタブ

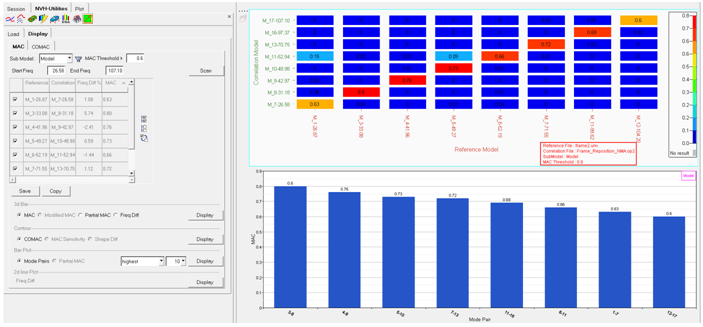

MAC結果のフィルタリング

MAC結果は、MAC閾値や周波数範囲に基づいてフィルタリングできます。結果テーブルは、コピーしてドキュメントに貼り付けたり、さらに処理するために.csvにエクスポートできます。

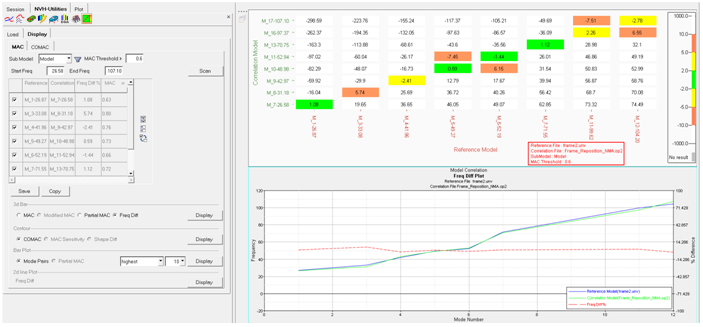

周波数の差

一致するモードの組み合わせについて周波数値の差をプロットします。

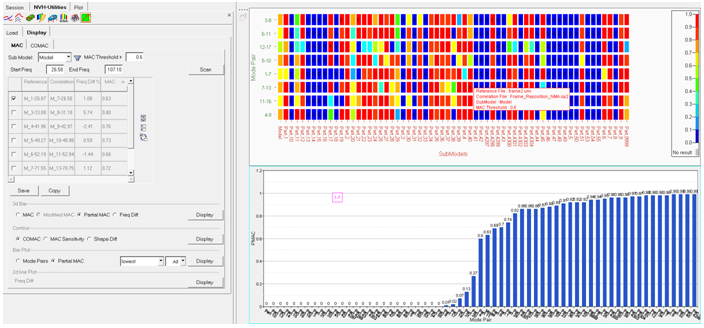

部分的なMAC（サブモデル）

サブモデルに基づくMAC値（部分的なMAC）は、構造内の相関の低い部分を特定するのに役立ちます。

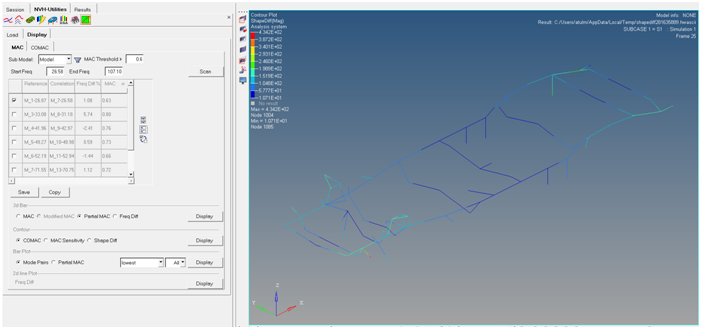

形状差異コンタープロット

形状差異は、選択したモードの組み合わせの結果を減算することで計算されます。値が大きいほど2つの振動形状の差異が大きいことを示します。

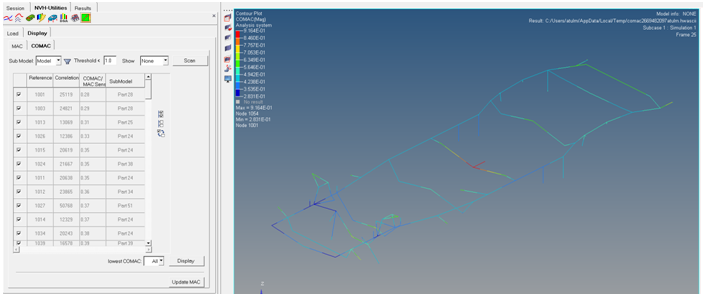

CoMACコンタープロット

Coordinate Modal Assurance Criterion（CoMAC）は、個々の節点レベルでの相関の尺度です：

CoMACの値が低い場合は、相関が相対的に欠落していることを示します。

MAC感度コンタープロット

MACの低い特定の節点の組み合わせに対するCoordinate Modal Assurance Criterion（CoMAC）です。

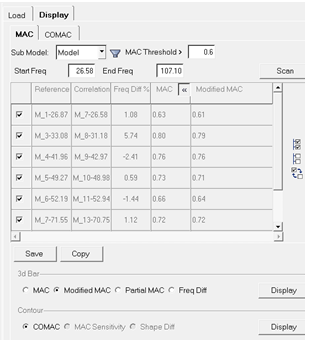

MACの変更検討

MACに対する節点の感度は、CoMAC値の低い節点を除外することによって検討できます。これは、CoMAC節点テーブルで個々の節点を選択解除するか、サブモデルフィルターを使用してフィルタリングすることで実行できます。出力されるMACは、計算されて元のMACと比較されます。

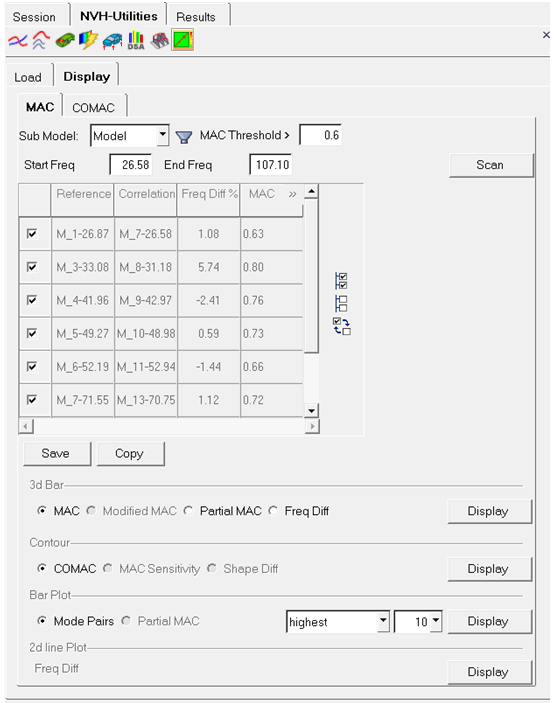

Displayタブ（さらにMACおよびCOMACサブタブ）をアクティブにするには、最初にファイルを読み込んで、Loadタブでオプションを選択する必要があります。

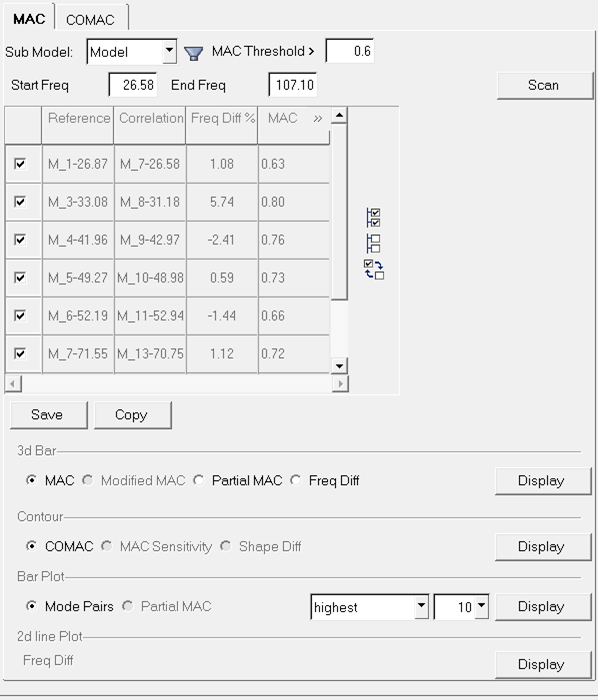

MACタブ

利用できるオプションには以下のものがあります：

Sub Model	ドロップダウンメニューを使用して、対応するプロットの部分的なMAC（サブモデル）またはモデル全体を選択します。

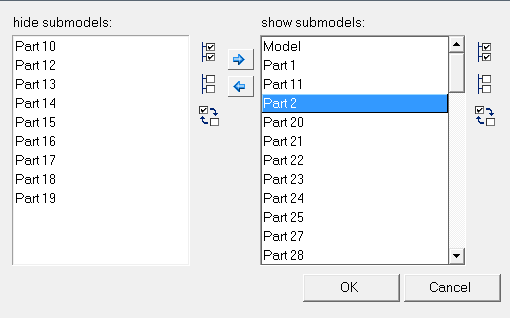

フィルター	Filter Submodelsダイアログが表示され、様々なサブモデル / コンポーネントを表示または非表示にできます。図 11. 荷重ステップのリストからアイテムを選択するには、マウスまたは矢印キーを使用します。ツリー構造から複数のサブモデルを選択するには、CtrlキーとShiftキーを使用します。目的のサブモデルを追加または削除するには、Add Selected Path ContributorsボタンまたはRemove Selected Path Contributorsボタンを使用します。 Select All、Select None、またはSelect Reverseボタンを使用すると、各リスト内のサブモデルを簡単に選択または選択解除できます。
MAC Threshold >	MAC閾値を入力します（必要な場合）。デフォルトの値は0.6。
Start Freq	周波数範囲の下限を入力します。
End Freq	周波数範囲の上限を入力します。
Scan	Scanボタンをクリックすると、フィルタリングされたMAC結果の検索が実行され、その結果がテーブルに表示されます。
MACテーブル	モードの組み合わせのリストが以下の情報とともにテーブルに表示されます： Reference Correlation Freq Diff % MAC Modified MAC チェックマークは、そのアイテム / モードの組み合わせが検索に含まれることを示します。Select All、Select None、およびSelect Reverseボタンを使用して、アイテムを簡単に選択または選択解除することもできます（以下を参照）。
Select All	テーブル内のすべてのアイテムを選択します。
Select None	現在選択されているすべてのアイテムを選択解除します。
Select Reverse	各アイテムの選択 / 非選択状態を反転します。例えば、選択されているチェックボックスからは、チェックマークを外して選択解除します。

Save	Saveボタンをクリックすると、テーブルを.csvファイルにエクスポートしてさらに処理できます。
Copy	Copyボタンをクリックすると、テーブルをコピーしてドキュメントに貼り付けることができます。

3d Bar	以下のいずれかの3D棒グラフのプロットオプションを選択します：
	MAC	MACをプロットします。
	Partial MAC	Partial MACをプロットします。相関の可能性のある構造内の部分を特定するのに役立ちます。
	Modified MAC	このオプションは、Update MACオプションがCOMACタブで使用されると自動的にアクティブになります。
	Display	Displayボタンをクリックすると、MAC、Partial MAC、またはModified MACがプロットされます。
Contour	以下のいずれかのコンタープロットオプションを選択します：
	COMAC	COMACコンターをプロットします。以下のCOMACタブの説明をご参照ください。
	MAC Sensitivity	特定の節点の組み合わせについてCOMACコンターをプロットします。
	Shape Diff	形状差異コンターをプロットします。フィルターモードの組み合わせから結果を選択することで計算されます。出力されるコンタープロットでは、値が大きいほど２つの振動形状の差異が大きいことを示します。
	Display	Displayボタンをクリックすると、Shape DiffまたはCOMACコンタープロットがプロットされます。注: Isoパネルにあるコンター値のスライダーを動かすと、HyperViewに表示されるShape DifferenceおよびCoMACコンタープロットを調整できます。
Bar Plot	以下のいずれかの棒グラフのプロットオプションを選択します：
	Partial MAC		Partial MACをプロットします。
	Mode Pairs		テーブルで選択したエントリに含まれるMode Pairsをプロットします。
	highest/lowest		ドロップダウンメニューを使用して、MAC値が最も大きいか最も小さいモードの組み合わせをプロットします。
	value		最も大きいか最も小さいMAC値を指定します。
	Display		Displayボタンをクリックすると、棒グラフがプロットされます。
2D Line Plot
	Freq Diff		一致するモードの組み合わせについて周波数値の差をプロットします。

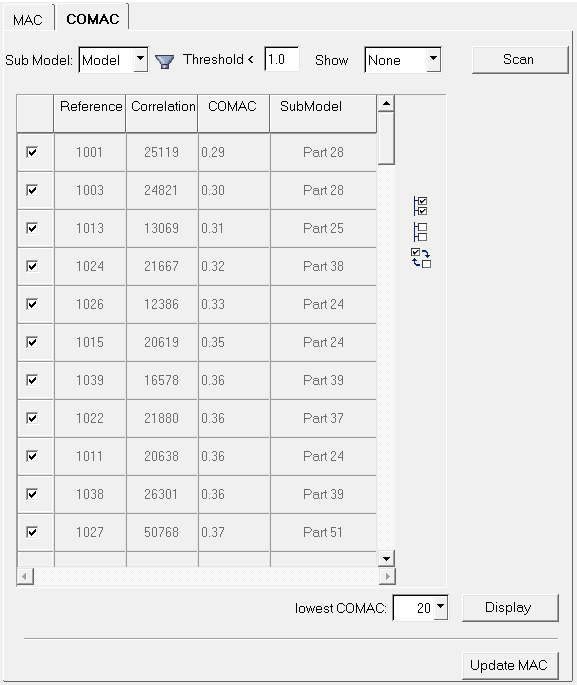

COMACタブ

利用できるオプションには以下のものがあります：

Sub Model	ドロップダウンメニューを使用して、対応するプロットの部分的なMAC（サブモデル）またはモデル全体を選択します。

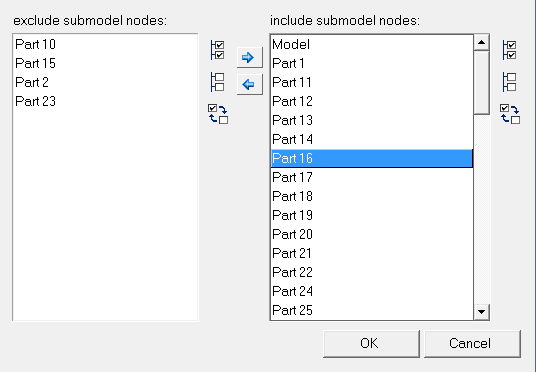

フィルター	Filter CoMac Submodelsダイアログが表示され、サブモデルの節点を含めるか除外できます。図 13. 荷重ステップのリストからアイテムを選択するには、マウスまたは矢印キーを使用します。ツリー構造から複数のサブモデルの節点を選択するには、CtrlキーとShiftキーを使用します。目的のサブモデルの節点を追加または削除するには、Add Selected Path ContributorsボタンまたはRemove Selected Path Contributorsボタンを使用します。 Select All、Select None、またはSelect Reverseボタンを使用すると、各リスト内のサブモデルの節点を簡単に選択または選択解除できます。
Threshold <	COMAC閾値を入力します（必要な場合）。デフォルトの値は1.0。
Show	ドロップダウンメニューからNoneまたはNode Pairを選択します。
COMAC節点テーブル	節点のリストが以下の情報とともにテーブルに表示されます： Reference Correlation COMAC Submodel チェックマークは、そのアイテム / モードの組み合わせが検索に含まれることを示します。Select All、Select None、およびSelect Reverseボタンを使用して、アイテムを簡単に選択または選択解除することもできます（以下を参照）。
Display All	テーブル内のすべてのアイテムを選択します。
Display None	現在選択されているすべてのアイテムを選択解除します。
Reverse Display	各アイテムの選択 / 非選択状態を反転します。例えば、選択されているチェックボックスからは、チェックマークを外して選択解除します。
Scan	Scanボタンをクリックすると、フィルタリングされたCOMAC結果の検索が実行され、その結果がテーブルに表示されます。
lowest COMAC	COMACが最も小さい節点の組み合わせをプロットできます。ドロップダウンメニューをクリックして目的の設定を選択します。
Display	Displayボタンをクリックすると、COMACがプロットされます。

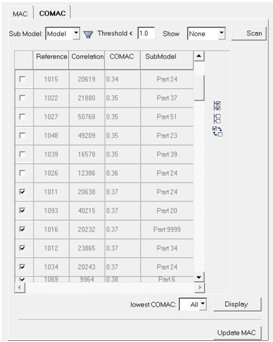

Update MAC	COMAC値の低い節点を除外 / フィルタリングすることで、MACに対する節点の感度を検討することもできます。テーブル内でCOMAC値の低い節点の横にあるチェックボックスを選択解除し、必要に応じてフィルタリングを実行してから、Update MACボタンをクリックします。Modified MACオプションがアクティブにされたMACタブが自動的に表示されます。
