Courbe 3D : Environnement et fonctionnalités

Introduction

Une courbe 3D dispose de deux environnements de représentation graphique :

Représentation sur un graphe 3D (par défaut) qui permet d'avoir un aperçu global de l'allure de la courbe 3D.
Représentation sur un graphe 2D qui permet d'avoir un aperçu plus précis de l'allure de la courbe 3D pour une analyse plus fine des valeurs.

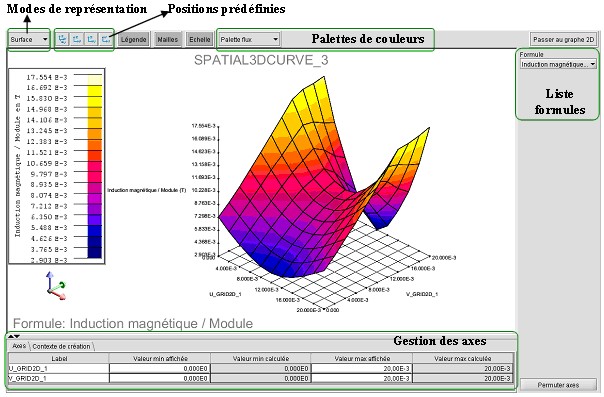

Graphe 3D : environnement

La représentation graphe 3D qui permet de visualiser la courbe en trois dimensions est présentée ci-dessous.

Elément	Fonction
Bouton Légende	Permet de masquer/afficher la légende (l'échelle du dégradé de couleur)
Bouton Mailles	Permet de masquer/afficher les mailles de la courbe
Bouton Echelle	Permet de masquer/afficher les graduations sur les axes
Bouton Passer au graphe 2D	Permet de passer à la représentation sur un graphe 2D de la courbe 3D
Bouton Permuter axes	Permet de permuter les deux axes en abscisses
Liste formules	Permet d'afficher une autre grandeur, si la courbe 3D contient plusieurs grandeurs
Modes de représentation	Permet de choisir le mode de représentation graphique de la courbe 3D (surface, bâtons, mur, …)
Positions prédéfinies	Permet de positionner la courbe selon des vues prédéfinies (plan XY, plan XZ, plan YZ,…)
Palettes couleurs	Permet de changer les couleurs du dégradé
Gestion des axes	Permet de modifier les bornes minimales et maximales de chacun des axes en abscisse.

Note: la représentation sur un graphe 3D d'une courbe 3D dispose des mêmes fonctionnalités de zoom, déplacement et rotation que la vue géométrique standard.

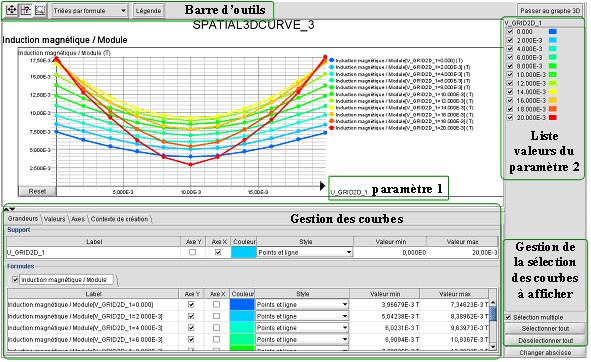

Graphe 2D : environnement

La représentation sur un graphe 2D d'une courbe 3D dispose d'un environnement basé celui des courbes 2D.

Il existe néanmoins des fonctionnalités propres à cet environnement graphe 2D d'une courbe 3D. Celles-ci sont présentées et décrites ci-dessous.

Elément	Fonction
Barre d'outils	Similaire à l'environnement courbe 2D
Gestion des courbes	Similaire à l'environnement courbe 2D
Gestion de la sélection des courbes à afficher	Permet de choisir entre deux modes de sélection : Sélection multiple (coché) : possibilité de superposer plusieurs courbes pour différentes valeurs du paramètre 2 Mono sélection (décoché) : uniquement une courbe pour une valeur du paramètre 2 Note: en sélection multiple, il existe 2 boutons permettant de sélectionner/désélectionner toutes les valeurs du paramètre 2
Liste valeurs du 2^ème paramètre	Permet de: visualiser la liste des valeurs du paramètre 2 choisir la courbe à afficher en mono sélection, en cochant la valeur du du paramètre 2 souhaitée choisir les courbes à afficher en sélection multiple, en cochant les valeurs du paramètre 2 souhaitées
Bouton Passer au graphe 3D	Permet de passer à la représentation sur un graphe 3D de la courbe 3D
Bouton Changer abscisse	Permet de changer de paramètre en abscisse Le paramètre 2 passe en abscisse et les valeurs du paramètre 1 sont listées dans le volet de droite, ce qui permet d'afficher une ou plusieurs courbes en fonction du paramètre 2 pour une ou plusieurs valeurs du paramètre 1
