ベアリングプロファイルの作成

ベアリングを作成するには、ベアリングツールを使用します。

1. Extrusionリボンから、ベアリングツールをクリックします。

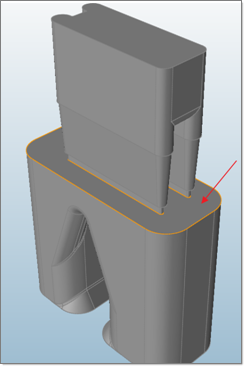

2. ベアリング領域が始まるダイスの開口部サーフェスを選択します。
   ベアリングおよびプロファイルパートが作成されます。





3. モデリングウィンドウで、ベアリングおよびプロファイルの長さを調整します。





4. 右クリックするか、Escをクリックして、変更をモデルに適用します。

1. 抽出された任意のベアリングカーブをダブルクリックします。

   ベアリングの編集コンテキストがアクティブになります。垂直方向のすべてのベアリングラインが抽出され、表示されます。垂直方向のベアリングラインは、ベアリングカーブを形成するポイントに基づいて作成されます。

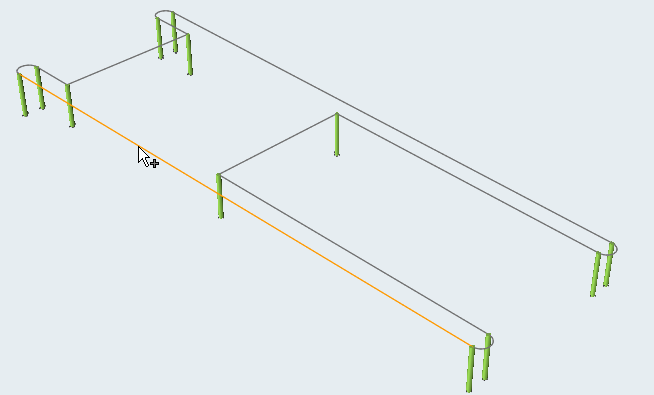

2. 垂直方向のベアリングラインを追加するには、必要な位置にあるベアリングカーブをクリックします。

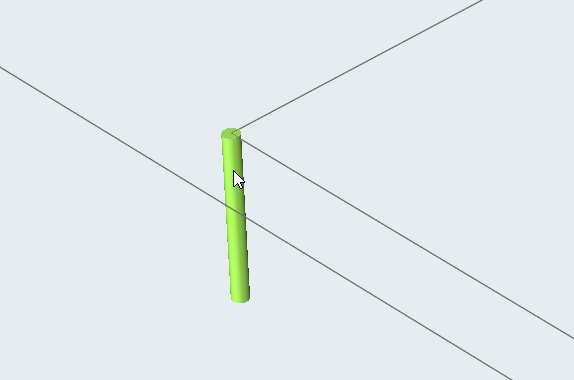

3. 垂直方向のベアリングラインを削除するには、その垂直方向のベアリングラインの上にマウスを置き、削除キーを押します。



ベアリング最適化を設定するには、ベアリングツールを使用します。

1. Extrusionリボンから、ベアリングツールをクリックします。


2. 最適化のための設定を行うベアリングカーブを選択します。
   カーブは1回に1つずつ選択してください。
   最初にこのアクションを実行すると、すべてのカーブに対して垂直方向のベアリングラインが作成されます。これは1回のオペレーションです。必ずこのプロセスを終了させてください。完了すると、選択されたカーブが抽出された垂直方向のベアリングラインとともに表示されます。このプロセスの目的は、これらのラインを異なるグループに分類することです。

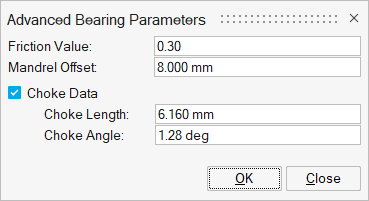

ベアリングカーブ用にチョーク、リリーフ、摩擦パラメータを設定します。

1. Extrusionリボンから、ベアリングツールをクリックします。


2. ベアリングカーブを選択します。これにより、摩擦、マンドレルオフセット、チョークデータが調整されます。
   カーブは1回に1つずつ選択してください。ベアリング長さは自動的に調整されます。
