空気ノズルクエンチングゾーン

空気ノズルクエンチングゾーンは四角形のクエンチングゾーンで、左、右、上、下の4つの面があります。

1. Quenchingリボンから、Quenchツールをクリックします。


   クエンチングゾーンのタイプを選択できる2番目のツールバーが表示されます。



2. エアノズルアイコンをクリックします。
   マイクロダイアログ内の移動ツールを使用してボックスをX、Y、Z方向に移動し、プロファイル上でゾーンの位置を調整します。
   マイクロダイアログのボタンをクリックすると、それぞれゾーンの上、下、右、左のノズルを有効 / 無効にすることができます。

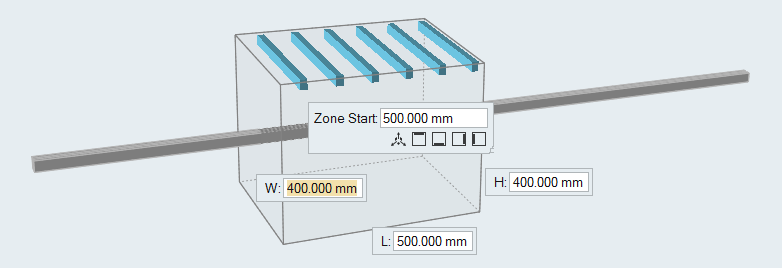

   四角形のエアノズルゾーンが作成されます。ボックスの寸法を編集するためのマイクロダイアログに、ボックスの幅、長さ、および高さが表示されます。ゾーンパラメータが示されたもう1つのマイクロダイアログが表示されます。

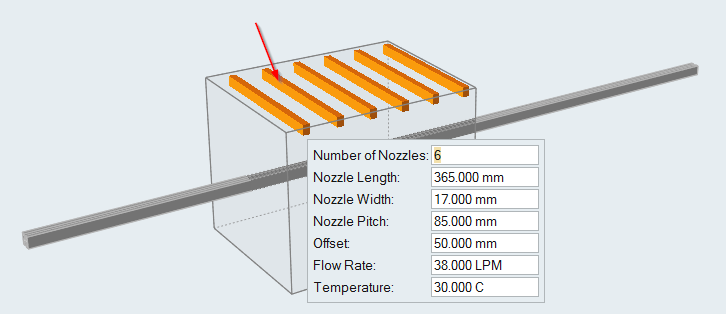

3. Optional: エアノズルをクリックして、そのエアノズルのパラメータを変更します。マイクロダイアログでパラメータを編集し、Enterを押します。
   空気ノズルが新しい値で再作成されます。ノズル間隔は、2つのノズル間の距離です。オフセットの始点値を使用することで、最初のノズルの、ゾーンの開始エッジからの位置が指定されます。Flow Rateには、側面全体の流量を指定し、これが各ノズルに等しく配分されます。両端には指定されたオフセットが設けられ、ノズルが側面に等間隔で配置されます。ノズルはZ軸に直角に配置されます。このダイアログには、空気の温度も指定されます。
