浸漬クエンチングゾーン

浸漬クエンチングゾーンは冷却材が入った四角形のボックスで、押し出されたプロファイルはこの冷却材を通り抜けます。このプロセスで、プロファイルは完全に冷却材に浸されます。

1. Quenchingリボンから、クエンチツールをクリックします。


   焼入ゾーンのタイプを選択できる2番目のツールバーが表示されます。



2. 浸漬式冷却アイコンをクリックします。
   マイクロダイアログ内の移動ツールを使用してボックスをX、Y、Z方向に移動し、プロファイル上でゾーンの位置を調整します。

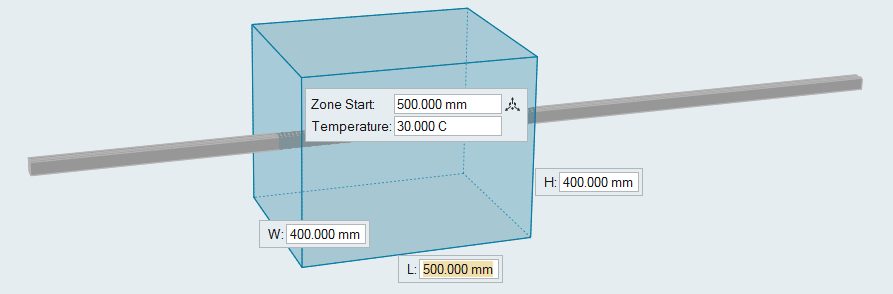

   四角形の焼入ゾーンが作成されます。ボックスの寸法を編集するためのマイクロダイアログに、ボックスの幅、長さ、および高さが表示されます。液浸ゾーンのパラメータが表示されるもう1つのマイクロダイアログが表示され、冷却材温度とゾーンの開始位置を編集できます。



3. Escを押して液浸ゾーンのコンテキストを抜けます。
