螺旋曲线

创建螺旋线(如果顶部和底部半径不同,则创建涡状线)。

要将螺旋线变为涡状线,请通过关闭“锁定直径比”将顶部和底部直径设为不同。
  1. 在“几何”功能区,选择螺旋曲线工具。

    注: 工具可能隐藏在下拉菜单中。使用下拉菜单,可选择以下任一操作:
    • 点击并按住当前显示的工具(NURBS、融合、延伸曲线、面曲线或切分)。
    • 在当前显示工具的右下角选择 (NURBS、融合、延伸曲线、面曲线或切分)。
    此时显示操作面板。


  2. 选择圆形草绘轮廓。
  3. 选择螺旋线类型。请注意,对高度、斜度或转数的修改取决于类型。
    • 转数和高度(默认):修改转数和高度,同时保持斜度恒定。
    • 转数和斜度:修改转数和斜度,同时保持高度恒定。
    • 高度和斜度:修改高度和斜度,同时保持转数恒定。
  4. 修改参数。
    注意
    更改高度
    1. 在操作面板中,为类型选择高度和斜度转数和高度
    2. 输入高度

    更改斜度
    1. 在操作面板中,为类型选择高度和斜度转数和斜度
    2. 输入斜度

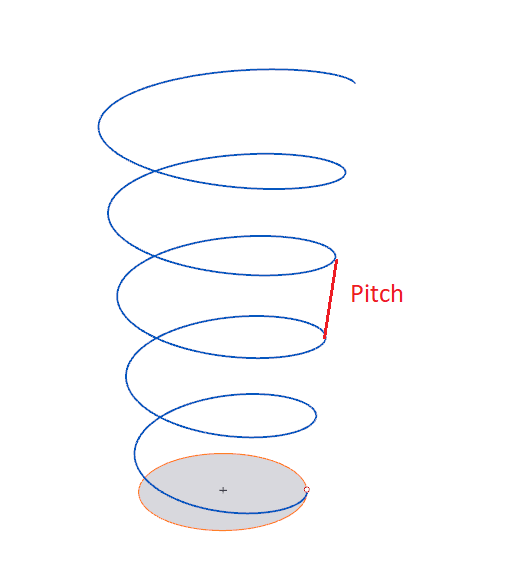

    图 1. 斜度. 斜度是每转之间的高度差。它与转数成反比。斜度越大,转数越少。
    更改转数
    1. 在操作面板中,为类型选择转数和高度转数和斜度
    2. 输入转动次数

    创建涡状线 通过使顶部和底部的直径不同,可以将螺旋线变为涡状线。
    1. 在操作面板中,关闭锁定直径比
    2. 输入顶部直径

    更改螺旋线的方向(顺时针或逆时针)
    1. 在操作面板中,为类型选择转数和高度转数和斜度
    2. 选择转动次数旁边的 反转方向

    输入第一转开始处的点 在操作面板中,输入起始角度
    移动螺旋线 使用“移动”工具,首先退出编辑模式,并确保螺旋线选中。使用“移动”工具时,中心对应于边界框的中心,而不是轴原点。
  5. 鼠标右击划过勾选标记以退出,或双击鼠标右键。
