切断面にコンタープロットを作成

  1. Section Cutパネルで、断面カットをモデルに適用します。
  2. Contourパネルに移動します。
  3. Result typeドロップダウンメニューから、コンター計算に使用されるべきデータタイプを選択します。
  4. Result typeの下の2つ目のドロップダウンメニューからデータ成分を選択します。
  5. コンター表示したい断面を選択します。
    • いくつかの断面が表示されていて、そのうちの1つだけをコンター化したい場合は、SelectionにElementsを選択し、モデルの切断面上にある1つまたは複数の要素をピックします。
    • 表示されている断面をすべてコンター化したい場合は、Applyをクリックします（次の手順7.を参照）。
  6. 関連するDisplay options、Legend thresholdおよびResult display controlのチェックボックスをアクティブにします。
  7. Applyをクリックします。

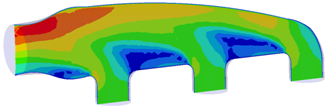

    モデルの切断面にコンター設定が適用されます。


    図 1.
  8. グラフィカルマニピュレータを使って、切断面の定義の修正、および３次元空間内の任意の位置で平行移動または回転を行います。
    注: グラフィカルマニピュレータはエンティティ表示にリンクされているため、切断面が表示されていない際は、グラフィカルマニピュレータの表示もオフとなります。モデリングウィンドウ内にグラフィカルマニピュレータを表示させるには、右クリックしてShow Manipulatorを選択します。
