テンソルのDraw modeの変更

  1. PlotツールからTensorツールをクリックします。
    図 1.
  2. TensorパネルからDisplayタブ（パネルの中央に位置）をクリックします。
  3. Draw modeドロップダウンメニューから、テンソルの描画モードを選択します。
    オプション 説明

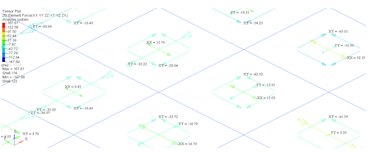

    Regular テンソルフォーマットの応力やひずみといった一般的なデータタイプが矢印で示されます（デフォルト）。せん断成分は、それらがかかるプレーン内で反対向きの矢印として描かれます。シェル要素力はこのモードでも描かれることが推奨されます。


    図 2.

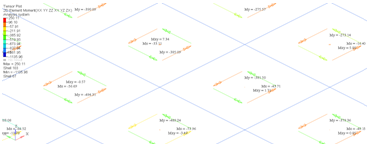

    Moment このモードにはシェル要素モーメントが適切です。


    図 3.

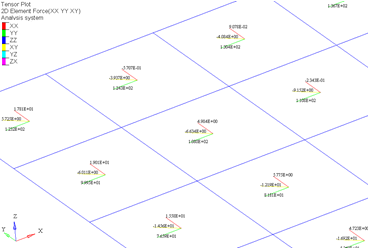

    Crow's Foot シェル要素上に３ベクトルプロット（Crow’s foot（カラスの足あと）プロットと呼ばれる）を描きます。任意の３つのベクトルを選ぶことができますが、通常このモードは、シェル要素上の面内力を確認するために使用されます。


    図 4.
  4. Draw modeドロップダウンメニューから、テンソルヘッドの表示オプションを選択します。
    • Arrow - テンソルを矢印として表示します。
    • None - テンソルを直線として表示します。
    注: Crow's Footが選択されていない場合は適用されません。
    情報を入力すると、オプションが自動的にモデルに適用されます。
