パートライブラリへのリプリゼンテーションの追加

BOMのインポート後、CADリプリゼンテーションをパートライブラリに追加することができます。

  1. Partブラウザ内で、パート / パートアセンブリを右クリックし、コンテキストメニューからRepresentations > Add > to Libraryを選択します。
  2. Add Representation to Libraryダイアログでリプリゼンテーションを選択し、OKをクリックします。

Add Representation to Libraryダイアログは、ライブラリ内のリプリゼンテーションの状態、セッション、および上書き詳細に関する情報を表示します。

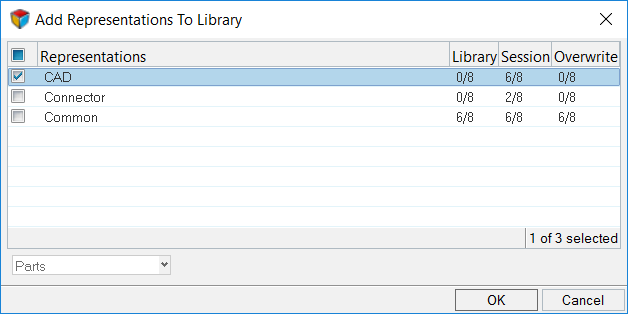

図 1では、CADリプリゼンテーションはパートライブラリに追加されています。Library欄には、0/8と表示されています。これは、パートライブラリには、CADリプリゼンテーションが1つも存在しないことを意味します。Session欄には、6/8と表示されています。これは、8つのうち6つのリプリゼンテーションがHyperMeshセッションで有効であることを意味します。Overwrite欄には、0/8と表示されています。これは、上書きする必要のあるリプリゼンテーションが存在しないことを意味します。


図 1.
